Ну вы даете, какая разница какой там символ, главное название цепи, и эта цепь не имеет отношения с землёй, она исключительно к джеку подключена и все смотрю ваш PDF, схема не полная, потому, что сеть HP_MIC никуда не ведёт, так же как и GND_EARMIC, эти 2 сети упоминаются только в одном месте, на мой схеме (которую я потерял) было показано куда они дальше идут кстати там R1323 - 0R? замыкает минус микрофона на землю?
Комментарии: 8
Th0r
там такой микрофон, с кольцевой землей http://mktel.com.ua/media/eshop/images/22000/image_21540.jpg вот фото плохого качества, можно конечно спорить, но там вся земля общая, в том числе и на микрофон https://i.imgur.com/NQJa7K3.png
Eugene
Как это микрофон к плате крепится?
Th0r
как все смд микрофоны
Dmitry
а ведь общая земля не соединена с пояском микрофона
Th0r

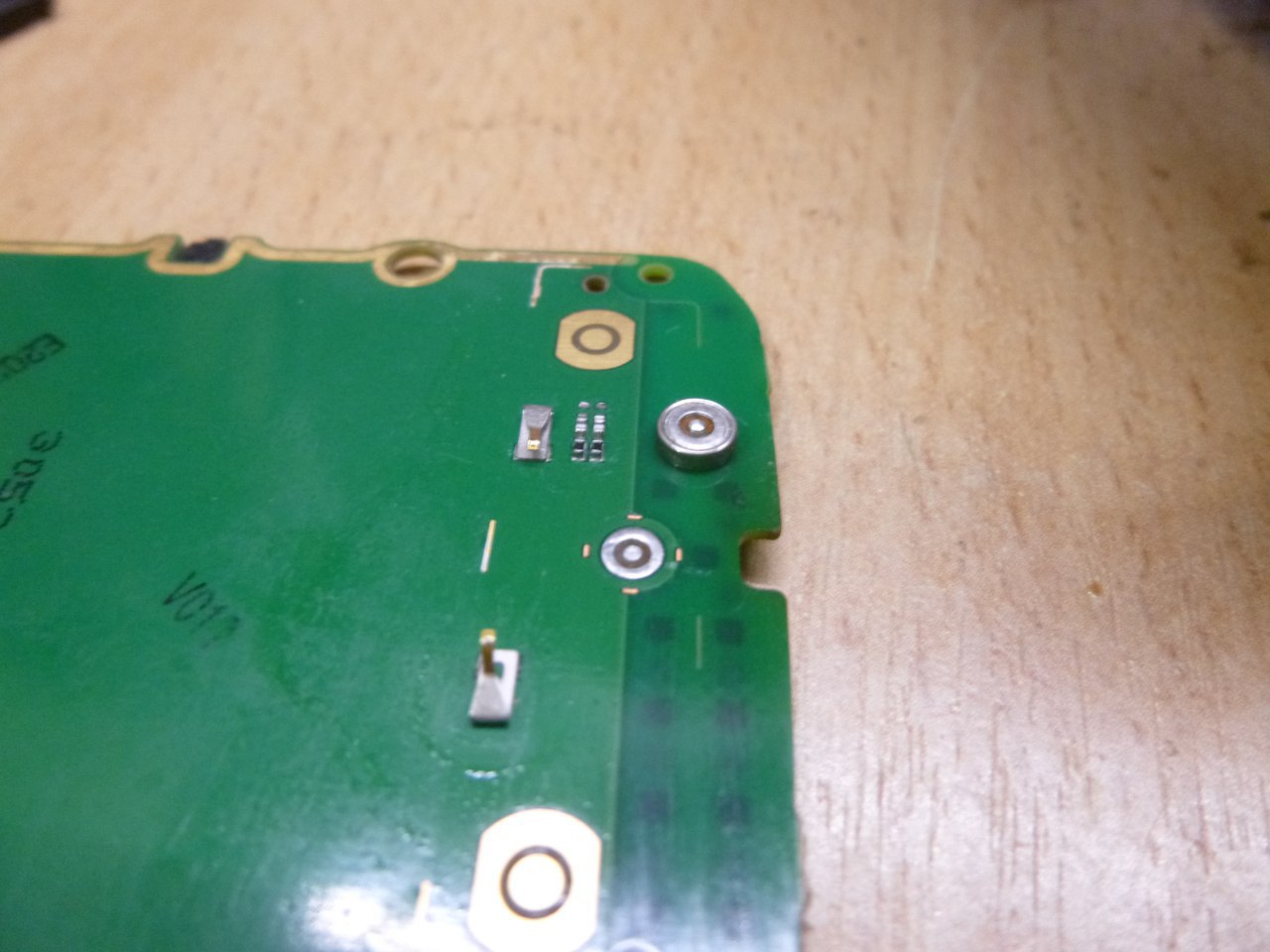

соединена, но не напрямую. на более дешевых аппаратах не заморачиваются, на более дорогих 0-резистор или перемычка на плате бывает nokia 305 если что. в целях удешевления 0-резистора нету. https://i.imgur.com/rtpZqFp.jpg между землей и этим соединением стоит индуктивность
Eugene
этот микрофон получается выдерживает нагрев в печке? а то обычно в даташитах написано что провода припаивать только когда микрофон закреплён в большом радиаторе для отвода тепла индуктивность явно дороже нулевого резистора, это для того что бы на микрофон помеха с земли не навелась
Fishlabsoman
я уже встречал такие микрофоны. и даже один перепаивал тупо паяльником и он не сдох
Th0r
да, давно уже в телефонах смд микрофоны стоят, цифровые микрофоны вроде сразу смд только были. нежные конечно, дохнут при пайке феном, если перегреть, так что термопрофиль надо соблюдать, но даташит с термопрофилем не видел
