Комментарии: 28

1. The

   • 18.10 2018 17:12:53

   Доброго времени суток!

   • Ant

     • 18.10 2018 17:13:24

     правила сверху

2. Kaktys

   • 18.10 2018 17:20:23

   Ты прочитал что я писал? У меня диоды на 30вт, каждый, в сумме как бы 60, а БП тоже на 30вт, как раз на один диод

   • Ant

     • 18.10 2018 17:25:26

     св - токовые приборы, мощность бп в 30 вт ниочем не говорит. главное какой он ток выдает. для справки - превышение тока на 5% снижает время работы св в разы. смысла включать св на половину мощности нет никакой

     • The

       • 18.10 2018 17:25:29

       300х400(размер радиатора)=120.000 => 120.000:40= 300вт?

       • Ant

         • 18.10 2018 17:27:44

         площадь ребер тоже можешь посчитать. и при такой мощности распредели св по поверхности равномерно во избежание локальных нагревов

       • Kaktys

         • 18.10 2018 17:28:41

         Нет, бп с CC конечно Нет, расчёт радиатора очень непростая вещь, у него проще узреть его K/W параметр и плясать уже от него

         • The

           • 18.10 2018 17:29:21

           Спасибо огромное, подскажите еще как ширину дорожки на печатной плате для диода рассчитать? Спасибо учту тоже

           • Aum

             • 18.10 2018 17:30:29

             http://www.ultracad.com/articles/pcbtempr.pdf http://www.ultracad.com/thermal_book/errata.htm

             • The

               • 18.10 2018 17:32:03

               А скачать нельзя да? Как долго тогда доступно будет?

               • Aum

                 • 18.10 2018 17:33:25

                 это же прямые ссылки на сайт. всегда доступно.

                 • Kaktys

                   • 18.10 2018 17:33:39

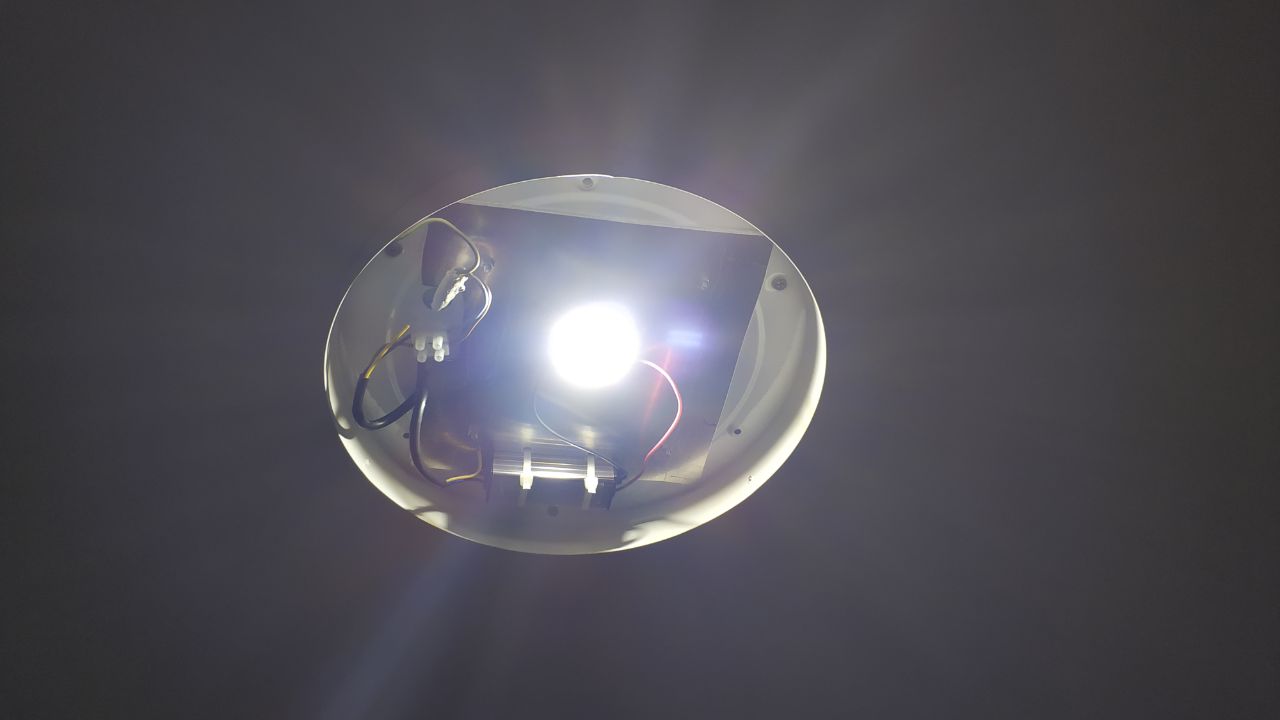

                   Пример с одним на 30вт 4000к



                   • Ant

                     • 18.10 2018 17:37:39

                     я бы взял 5 по 20 вт и это было бы надежней намного и давало бы больше света. там радиатор железное основание ?

                     • Kaktys

                       • 18.10 2018 17:39:18

                       В потолке только 3 провода, жена не хочет другие лампы.. Железо + 3мм алюминий, прижато к бетону перекрытия, после 4ч температура на уровне 55С летом Когда снаружи вечером +30, там 60

                       • Ant

                         • 18.10 2018 17:40:20

                         учти важна температура кристалла а не чего то там. ставь нормальный радиатор из алюминия и на него св. если 60 на радиаторе то на кристалле всех 75-80. это плохо

                         • Kaktys

                           • 18.10 2018 17:42:38

                           Нет, у них K/W лучше, на кристалле +10К или меньше, подложка одинаковая и для 20 и для 100вт и допуск у них 85 Если верить производителю Пока за 4 года сдох только один Из 14

                 • The

                   • 18.10 2018 17:34:17

                   Pdf не дает сохранить

                   • Aum

                     • 18.10 2018 17:35:23

                     идите тогда прямо на сайт в раздел статьи, и вторая ссылка - там только таблица для расчета

                     • Kaktys

                       • 18.10 2018 17:35:32

                       20вт мало, у меня зал 50м2 почти, в нем 3 по 30вт минимум

                       • The

                         • 18.10 2018 17:35:41

                         Спасибо огромное

           • Ant

             • 18.10 2018 17:32:21

             а зачем их ставить на плату, при мощности всех в 300 вт их ставят на звезды и на радиатор, соединяются проводом, диаметр провода расчитывается исходя из тока св. для 0,75 а хватит 0,4 медного провода

         • Ant

           • 18.10 2018 17:29:28

           тогда это называется драйвер св. обьясни какой смысл к нему включать паралельно 2 цепочки и использовать их на половину мощности

     • Kaktys

       • 18.10 2018 17:29:23

       Смысл - распределение теплового потока и света плюс резервирование

       • Ant

         • 18.10 2018 17:30:31

         в таких случаях ставится 2 драйвера исходя из того что надежность драйвера в разы меньше св. для справки сравни наработку св и наработку драйвера

         • Kaktys

           • 18.10 2018 17:32:02

           Бп стоит 8, диоды по $2 До сих пор дохли именно диоды, в плафоне сложновато избавится от 30Вт



           • Ant

             • 18.10 2018 17:34:36

             драйвер на 20 вт стоит 2,5, свдиоды столько же. делаеш нормальный радиатор и они работают вечно

             • The

               • 18.10 2018 17:35:03

               Можно с кем-то по печатным платам посоветоваться в лс? А то тут ограничение 20 сообщений
