Товарищи, привет) А где можно читнуть про лог. 0 и лог. 1 в stm32? Потому что питается она у меня от разных напряжений и хотелось-бы знать, что она считает лог.1 В интернетах нашёл числа, что лог. 0 - это меньше, чем 0.1*Vin, а лог.1 - это больше, чем 0.8*Vin Или коэффициенты какие-то другие?
Комментарии: 33
Defragmented
я видел в даташите на другой чип такое. посмотри в даташитк, должно быть https://www.microchip.com/Developmenttools/ProductDetails/PartNo/ATTINY104-XNANO тут куча даташитов
Mannaro
да я вот смотрю, но перечитывать его весь - тяжко. А по поиску не смог найти что-то адекватное как это по англ называется? logical zero не ищет
Defragmented
обычно оно в таблице на первых 2 страницах
Dmitriy
в даташите есть таблица с этим она довольно большая
Mannaro

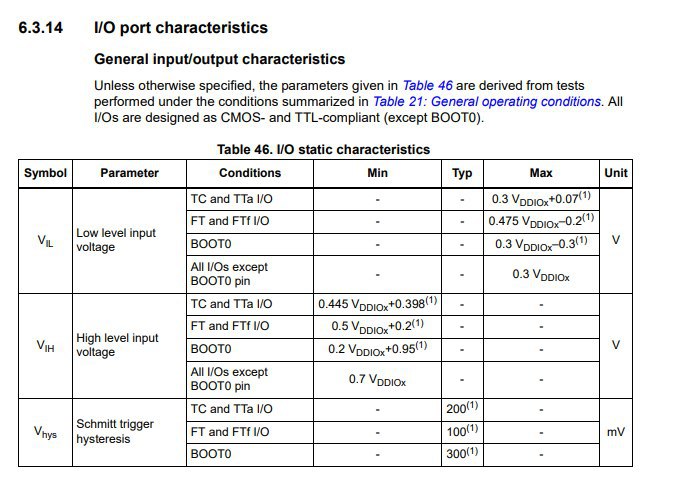

Во, это то, что надо) Нашел у себя в даташите эту таблицу :) Спасибо!
Lbh
по программированию у них на сайте в разделе Reference Manuals. А именно с пинами и параметрами электрическими в разделе Datasheet
Lbh
там есть два даташита. один распиновка и электрические параметры, а второй описание регистров и программирование. тебе нужен первый. Различать их визуально просто - первый 1-2 метра весит, второй больще 10метров обычно
Mannaro
Ага, нашёл, спасибо)
Lbh
Для любых процев аналогично ищется. как вариант - в гугле "stm32твой_проц electrical characteristics"
Mannaro
И пока я не залез слишком глубоко - может, подскажете ещё один момент. У меня есть чип, который должен спать, пока света нет и просыпаться, пока свет есть. Сейчас он просто просыпается раз в Х, запускает АЦП, проверяет и делает свои дела, либо засыпает сразу. Я хочу сэкономить батарею и держать его в standby до тех пор, пока не произойден rising edge на ноге WKUP. Реально подобрать такое сопротивление для резистора в купе с фототранзистором, чтобы при включенном свете нога попадала в "High level input voltage", а при выключенном в "Low level input voltage". Таким образом не придется трогать АЦП вообще. Во, это запомню. Благодарю)
Dmitriy
фототранзистор не даёт небольшой ЭДС?
Lbh
можно заюзать фотодиод в режиме генерации + микропотребляющий компаратор типа tlv3701
Dmitriy
а встроенный в мк компаратор не подойдёт?
Lbh
будет жить вечно :) 600нА потребление в спячке не. в мк более жрущий собственно посмотри в тех же табличках. там токи периферии есть
Mannaro
у меня размер платы ограниченный, чем меньше элементов буду втыкать - тем лучше) но разве можно компаратор запустить в standby?
Lbh
пятиногий компаратор в sot23-5 и диод много места не займут имхо
Dmitriy
у стм32 не у всех камней есть компаратор?
Lbh
не помню конкретно про stm32 но во многих процах компаратор может работать при отключенном проце и генерить прерывание на wakeup но встроенные компараторы всё равно прилично потребляют
Mannaro
когда у тебя плата 4x1.5 см приходится чем-то жертвовать) причем односторонняя)
Dmitriy
какой мк?
Mannaro
stm32f030f4p6
Lbh
самые маленькие по потреблению вроде в PICах были и в efm32
Dmitriy
похоже, он без компаратора
Lbh
если микропотребляющие делаешь, то у них есть L серия
Dmitriy
вроде бы L серии нет в этом корпусе искал одно время, только F
Mannaro
да, L в этом корпусе тоже не нашел да у меня там двигатель висит) Так что прям совсем экономить нет смысла) Просто 98% времени он спит. И не хочется в этом режиме много потреблять)
Dmitriy
есть недорогие AD в sot23-5 с потреблением меньше 100мкА
Mannaro
Но так я понял. Компаратор + фотодиод мне должны подойти Только я фотодиоды пока не использовал Я так понимаю - это обратная штука? Есть свет - генерирует энергию?
Dmitriy
да можно как фоторезистор испоьзовать, если захотеть
Mannaro
ну учитывая, что мне надо экономить - я подозреваю, что лучше как генератор)
Dmitriy
я предложил изначально именно так. Иначе можно было бы без компаратора
Mannaro
Расскажи тайну, как это соединить? Как ток с фотодиода пустить в ногу компаратора? Также, не знаешь, как компаратор MCP6541RT-I/OT? Он стоит в 5 раз дешевле, а потребляет также 600нА
Sifun
это гарантированные уровни, не реальные
