Подключил PAM8610 к PCM2704 (нагрузка - наушники ТДС-16), в тишине шипит, причем сам PAM8610 не шумит абсолютно, все траблы в PCM2704. Если на него просто питание подать, то тихо всё. А как только USB линии данных к компу подключаешь, шипит (возможно дело в том, что без них он в режиме ожидания висит). Есть способы это уменьшить как-то? Кабель с феритами вообще ничего не даёт. Поможет ли PCM2706? (тот который PCM2706 + ES9023)
Комментарии: 14
Anonim
А PCM2704 как питаешь?
Anton
И от компа пробовал и от батарейки, результат одинаков. Всё висит в воздухе, PCM8610 тоже от батарей. Он не шумит вообще (проверил обмотав фольгой AUX). То есть линии данных USB это дифференциальная пара с полной гальванической развязкой и там шуметь ничего не должно по идее. И слышны только собственные шумы PCM2704. Может в нём как-то можно отключить полностью усилок встроенный, чтоб остался чистый ЦАП? С AVDD можно поиграться... Хотя придётся лапки поднимать и внешние стабы ставить
Anonim
Готовая плата, или что-то своё?
Anton

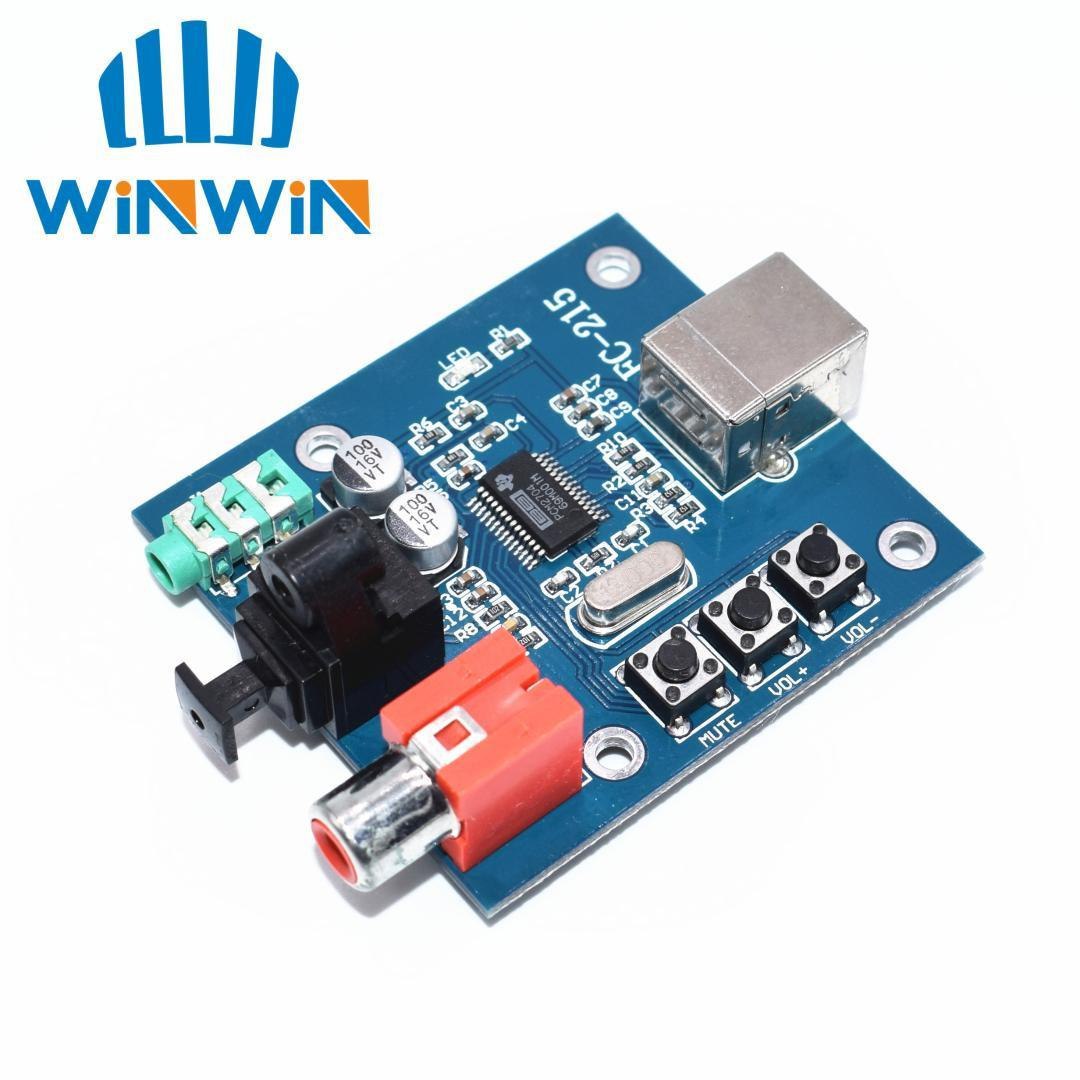

такая вот
Anonim
А, удачи.
Anton
В ней есть какие-то косяки?
Aum
Если хотите не слышать шумы с усилением в 40 дБ, нужен ЦАП 24-х битный, и чтобы у него было минимум 19 бит эффективных. То есть вам нужен Asahi Kasei или Cirrus Logic. У TI тоже есть, но на них поругиваются на звучание. Только чтоб такой ЦАП к USB подключить нужен будет мост USB-I2S и немного попрограммировать. Готовые мосты есть у Silabs и у XMOS. Либо ищите готовые модули с такими ЦАП-ами и USB интерфейсом.
Defragmented
почему не использовать предусилитель и потом уже более дешевый цап с мнньшим числом бит?
Anonim
предусилитель чего?
Defragmented
сигнала с микрофона перед ацп
Anonim
Если что, даже 8 бит цап не шипит в паузах, если питание сделано правильно. какого микрофона? У него pc - usb - dac И в принципе разговор идет про цап
Aum
Это если кто-то специально заморочился ради этого, несмотря на то, что более 50 дБ с/ш не получить.
Anonim
В ней качестве разводки и питания уделены вот ровно те 300р за которые ты купил.
Anton
так надо поправить тогда, танталы навесить, напряжение скинуть на аналоге с 3.3 до 1.8В... хотя шум похож на тепловой внутри микросхемы самой, белый, равномерный.
