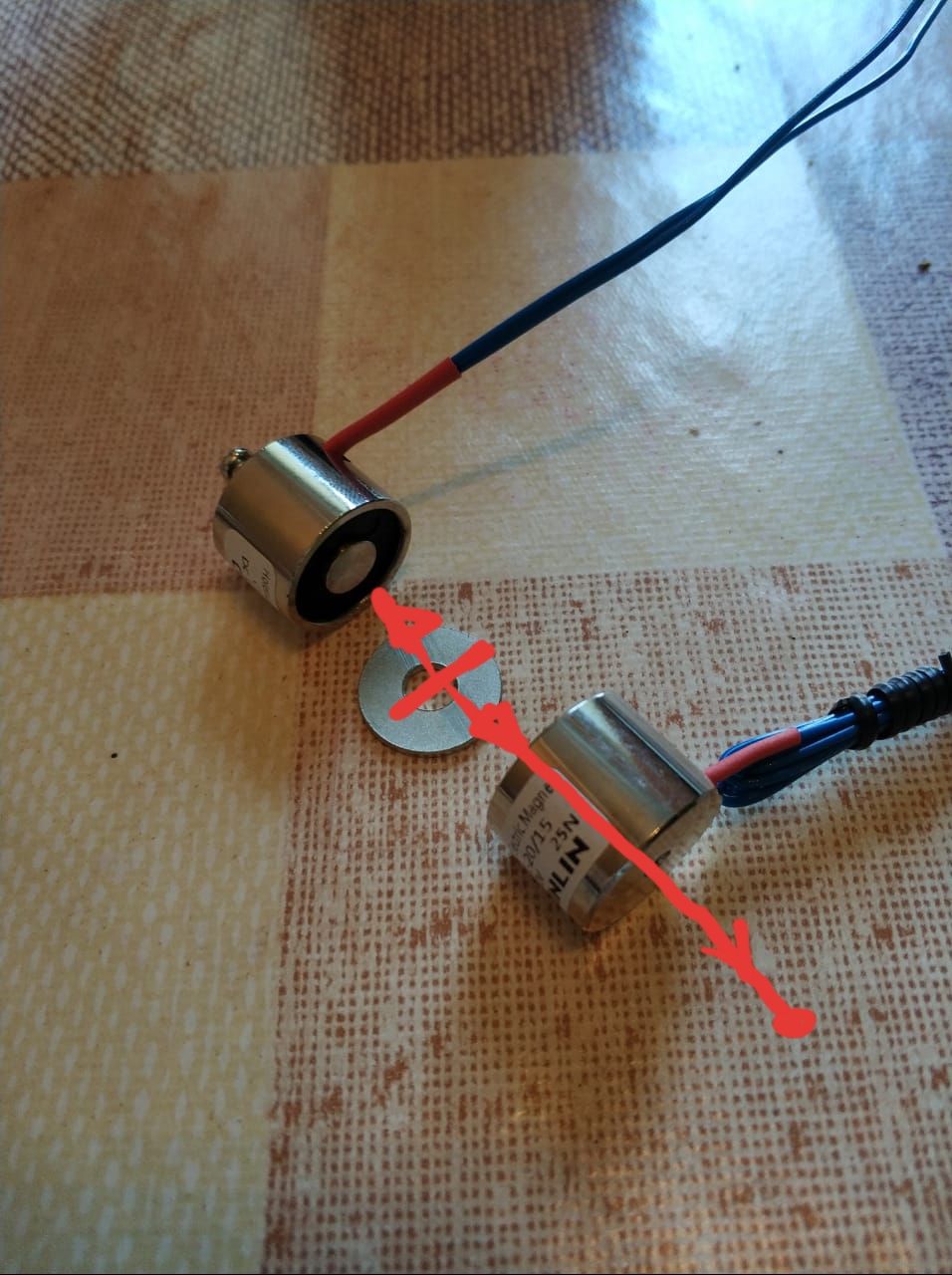

Люди добрые, всем привет) подскажите, пожалуйста. Хочу сделать мотор возвратно-поступательного действия на двух электромагнитах для тату аппарата. С помощью чего можно настроить подачу тока в заданной частоте для параллельной смены полярностей на этих магнитах? Принцип такой: нижний магнит притягивает пластину с закреплённым на ней толкателем, верхний магнит в это время отталкивает от себя эту пластину. Толкатель пластины жмёт на иглу. Затем нижний магнит отталкивает, а верхний притягивает. И так по кругу с частотой 0-140 герц или 10тыс оборотов в минуту. В сердечнике нижнего магнита отверстие через которое проходит диэлектрический толкатель вниз к игле
Комментарии: 15
Firelander
H мост пилить. А лучше купить модулем для ардуйни. Вопрос какое напряжение нужно коммутировать
Andrey
12в
Firelander
На 12 можно найти
Andrey
Т.е на ардуино реально сделать?
Firelander
Не на голом. Нужен шилдт
Maxim
Аудиоусилителем попробуй. Но нижние частоты может срезать
Kaktys
А может не нужно так, а проще как динамик - катушка и в ней подвижный магнит, лёгкий, и к нему шток, иначе 140гц не получится
Konstantin
Да вроде раньше вообще магнитострикционный эффект использовали, правда хз какая там мощность достижима
Kaktys
Там перемещение доли мм макс
Konstantin
Тадый ой, слишком мало
Defragmented
то же самое сейчас делаю если что чем плох тот вариант который ты сейчас показываешь: он ограничивает ход движения на долю миллиметра. потом поле резко падает может выдержит буквально несколько миллиметров, на малой мощности (малый вес иглы) чтобы это решить нужно использовать вариант где магнитное поле более равномерно - соленоид с втягивающимся сердечником+пружина. его же достаточно 1, вторую часть движения выполняет пружина. соленоидов дофига разных и можно сделать самому штука на фотке оптимальна на 1кгц и 0.3мм тебе нужно 100гц и 3мм. штука которая у тебя есть плохо подходит под задачу. уверен что обязательно хочешь использовать эти электромагниты? это работает для варианта когда то что ты пытаешься сдвинуть очень легкое, доли грамма. а иглы для тату аппарата весьма тяжелые (краска в них, много игл, подача краски еще в эти иглы через трубки добавляет инерцию) когда масса всего что пытается сдвинутся становится значительной, то бонус от легкой катушки уже не важен по-моему. и обычный соленоид проще чем то магнитное поле что в динамиках (концентраторы всякие хитрые и весьма большие по размеру)
Andrey
Есть блок питания на 12в, буду пробовать делать стенд и смотреть результаты. А если использовать более мощный магнит с большим количеством витков и неодимовым сердечником?
Defragmented
больше витков при том же размере = только меняет соотношение ампер к вольтам. ничего более добавить магнит = только меняет что будет двигаться - с магнитом должна двигаться катуша. без магнита - железо. ничего более оба этих изменения не меняют мощность на вес или рабочую частоту или длину хода
Andrey
Какой выход? Соленоид?
Firelander
Блок выдает постоянку, трансформатор переменку Хватит мозги пудрить человеку. Причем тут движение катушки или железа.
