Подскажите, пожалуйста... Чтобы мосфеты поставить "перед" нагрузкой нужно обязательно драйвер (типа IR2117) ставить? или еще как-то можно? Суть в том, что нужно отлавливать моменты, когда в цепи DCJ0202 подключается/отключается
Подскажите, пожалуйста... Чтобы мосфеты поставить "перед" нагрузкой нужно обязательно драйвер (типа IR2117) ставить? или еще как-то можно? Суть в том, что нужно отлавливать моменты, когда в цепи DCJ0202 подключается/отключается
Комментарии: 13
Kaktys
MOSFETу нужно напряжение что бы открыться, обычным надо 8-12в, логическим от 3-5, а вот ёмкости затвора нужен ток, при частоте в десятки Гц маленький, драйвер не нужен
Anonim
ты не понял, у него n-мосфет в качестве верхнего ключа
Kaktys
И не старался
Anonim
В даташите рекомендуют открывать 10 вольтами, для открытия верхнего ключа тебе надо подать напряжение питания + 10 вольт.
Anonim
Ой, сорян забыл сказать, что у меня там 820, а не 520. В даташите что-то около 4х вольт.
Anonim
ну питание + 4 вольта
Kaktys
4в - это он только только открываться начинает, чуть чуть
Anonim
Значит я не туда смотрю, а где это разглядеть в дш?
Kaktys

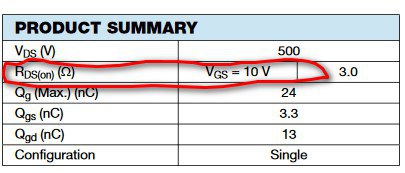

Threshold - начало открывания, 820 - высоковольтный MOSFET, для реле такой не нужен, лучше любой мелкий с LL входом, тут типичное сопротивлние при оптимальном напряжении
Kaktys
там нет верхнего ключа, они оба на массе
Anonim
а какое питание? прочитай вопрос, он спрашивает что надо чтобы перенести их вверх а вообще не понимаю что в текущей схеме мешает отследить подключение мотора
Kaktys
потому я и говорю - для реле драйвер не поможет, ему частота нужна для заряда верхнего конденсатора вот тут ты как раз и угадал причину почему я не вникал
Kaktys
то что ты уже написал - определить момент когда в гнездо вставляют штекер подтяни 2 к "+" через 10к, а 3 к массе через 1к, вставил штекер - 2 отключился от всего и на нем появился "+", когда транзистор включен и мотор работает - периодически его отключать на доли сек и проверять не выдернули ли штекер, например в моменты "0" PWM
