как называется структура из фольги которая работает как индуктор и конденсатор одновременно? т.е. колебательный контур из рулона фольги для больших токов(1ка) и напряжений(1кв) и частот(10мгц) одновременно
как называется структура из фольги которая работает как индуктор и конденсатор одновременно? т.е. колебательный контур из рулона фольги для больших токов(1ка) и напряжений(1кв) и частот(10мгц) одновременно
Комментарии: 22
Kaktys
Где такое вообще применяется? В индукционном нагреве так не делают, в емкостном тоже нет
Sifun
можно даже флайбэк сделать, но важно использовать 2 а лучше три транса, вторичка каждого на свой диод и конденсатор, а конденсаторы последовательно. фазы вторичек одинаково должны быть подключены, то есть то что в одной полярности к диодам, в другой к общим капов, таким образом компенсируя межвитковую емкость. альтернатива-резонансник
Denis
Объемный резонатор?
Stepan
0_о
Defragmented
не совсем. длина волны в 100 раз больше девайса но идея похожа, да
Kaktys

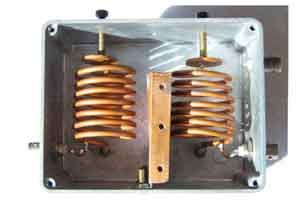

Спиральный резонатор https://findpatent.ru/patent/205/2054761.html
Defragmented
это даже круче чем я ожидал, спасибо (близко к ожидаемому, и свойства похожи)
Nikolay
Транс Тесла
Defragmented
почему на 100мгц применяют такую толстую медь? скин-эффект делает бесполезной все что глубже ~10 микрон
Dmitry
может она там тонкая?
Defragmented
10 микрон медь - тончайшая фольга. сложилась бы под своим весом из такой формы. да и произвести 10мкм стенки у трубки весьма не просто
Anonim
полая внутри трубка эта
Kaktys
Вот и увеличивают площадь
Fait

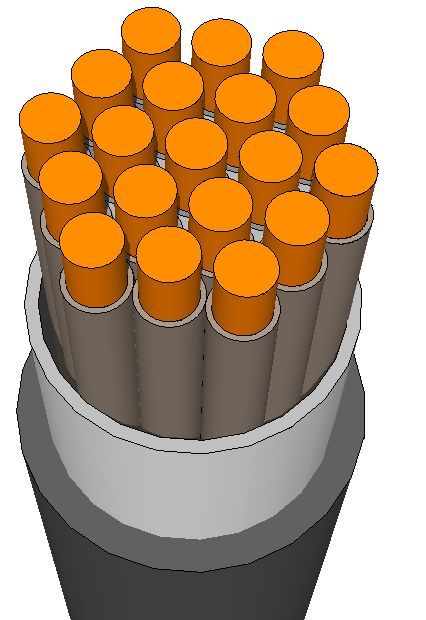

По площади поверхности вроде литцендрат рулит, множество тонких проводов свитых в один, диаметр относительно небольшой, а полезная площадь поверхности проводников на высоких частотах отличная.
Defragmented
фольга же плюс даже в литцетрате работают только внешние жилки и только с внешней стороны
Fait
Передавать данные о температуре, воажности факте открытия колодца и т.д. Так ведь каждая жилка в индивидуальной изоляции, по сути много параллельно идущих проводов.
Defragmented
но поле вытолкнет ток к поверхности изоляция не защищает от поля скручивание еще может помочь, чтобы все жилки были на поверхности иногда но даже тогда выталкивание тока типа полумесяц все еще будет влиять (т.е. если видеть ток в сечении провода, то он будет выглядеть как полумесяц)
Kaktys
Литц до единиц MHz помогает, дальше и он бесполезно
Defragmented
фольгу вообще применяют? и на каких частотах она эффективна для индукторов\антен
Firelander
ты и сам ответил на свой вопрос
Vyatcheslav
Для обеспечения жёсткости. В фильтрах другой конструкции катушки мотают на керамическом или тефлоновом каркасе и проводом меньщего сечения. Но да, серебряным. А тут при вибрациях будет модуляция частоты настройки каждого резонатора.
Kaktys
Спиральный резонатор
