Подскажите может ли в корректоре мощности(step-up топология) пробить полевик, при резком набросе нагрузки? Вот он нормально работал, потом отключил, включил амперметр в цепь, подал напряжение на вход и предохранитель сгорел, и все полевик пробило.

Комментарии: 39

  1. Defragmented

    да там обычно boost при резком увеличении отбора мощности падает напряжение в конденсаторе выхода PFC тогда изменяется время нужное катушке для снижения тока если контроллер не успеет изменить скважность, ток вырастет слишком сильно и сожгет полевик PFC худший случай такой: сначала максимально допустимая мощность (увеличивает ток в катушке и полевике до максимально возможного). потом резкое (микросекунды) увеличение отбора мощности в разы - не дает даже уменьшить ток в катушке. вероятный сценарий - замыкание при работающей нагрузке

    • Dima

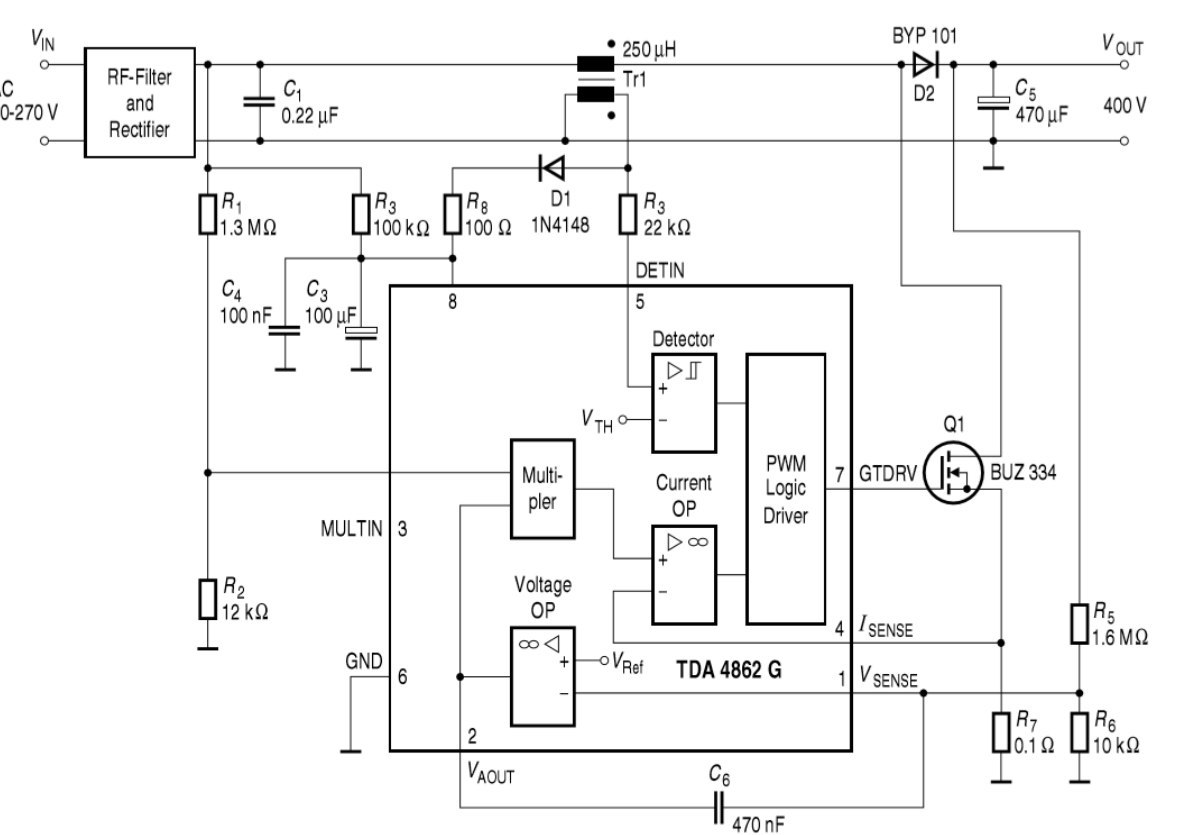

      Там датчик тока, он вырубает при достижении, я этот резистор сделал большего номинала, чтоб наверняка. Там на выходе кондер, при включении нагрузки он был полностью заряжен, соответсвенно скважность минимальная Вот такая схема. Я индуктивность меньше сделал и выходная мощность тоже меньше. Не 400 а 300 на выходе

      • Vadim

        Резистором R2 можно затать пиковый ток который может брать схема от сети. Либо просто сопротивлением шунтов, если не горячие.

      • Defragmented

        меньше индуктивность = вышепиковый ток нужно повысить часооту чтобы использовать меньшую индуктивность

        • Dima

          Нагрузки лампочки, нелинейное сопротивление, в первый момент низкое сопротивление, корректор увеличивает скважность чтобы поддержать необходимое напряжение на нагрузке Далее лампочки разогреваються увеличивая сопротивление, но скважность остается прежней. индуктивность стремится сохранить ток, взвинчивая напряжение на выходе, и соотвественно на полевике, полевик пробивает. Такое может быть?

          • Vadim

            От С1 до С5 ставят байпассный диод, чтобы пусковой ток не загонял дроссель в насыщение

            • Dima

              пусковой ток? Это тот который когда я схему в сеть включаю или когда поключаю к схеме нагрузку?

            • Dima

              Посчитал там при токе 1.5 А напряженность магнитного поля 7% от максимальной. Ну не мог он в насышение зайти. Если проссумировать весь ток пройденный через дроссель до полной зарядки емкости, то там можно было и 500 мкФ зарядить через этот дроссель.

        • Vadim

          Это же ВСМ контроллер, частота сама определится через индуктивность. Мне нравится mc33262, много проектов на ней

        • Dima

          ну когда, я уже с включенной нагрузкой схему включил, все норм было. Пробило только когда я к включенной схеме через амперметр эту же нагрузку скоммутировал

          • Vadim

            Сопротивление R7 надо выбрать таким чтобы ккм выдавал небольшой запас по току при сети 170 вольт. Чтобы он физически не мог убить ключ

            • Dima

              R7 норм. Там в 3 раза больше.

              • Vadim

                Когда в сеть, и когда выход проваливается ниже сетевого. Какой максимальный ток с этим резистором выдает??

                • Dima

                  вот второй случай. Допутим дроссель вошел в насыщение, думаешь этот шунт малого сопротивления и на нем не хватило напряжения чтобы отключить схему? Я не считал просто вставил в 3 раза больше т.к. расчетная мощнсоть в 2 раза меньше чем при этом типовом включении. Т.е. более вероятно что его током сожгло? А не напряжением пробило?

                  • Vadim

                    НЕхватило быстродействия т.к. при насыщении ток нарастает крайне быстро Его сожгло динамическими потерями при попытке закрыться под воздействием быстро нарастающего тока из за насыщения

                    • Dima

                      почему он тогда не сгорел при первом включении схемы с нагрузкой сразу, ситуация та аналогичная?

                      • Vadim

                        байпассный диод обязателен Смотря на какое мгновенное значение сетевого попало Ну и конечно главное это выставить максимальный ток шунтом R7. Можно отладить на 20-30В БП просто ограничитель тока. БОлее чем 20% запас при низкой сети не нужен. Это обезопасит транзистор и дроссель от насыщения

                        • Dima

                          Не понимаю при каком напряжении на R7 схема должна отключиться. Там компаратор в который с другого компаратора тоже сигнал приходит. А в документации я нашел только величину максимального напряжения на этом входе.

                          • Vadim

                            Это напряжение зависит от уровня на ноге MULT. МОжно либо подстроить этот уровень меняя резистор на нем, либо подстроить сопротивдение шунтов. Задача - просто экспериментально подобрать ток в притык к максимальной нагрузке +20% надо чтобы схема начинала просаживать напряжение если нагружаешь на 120%. Я думаю за 4-5 попыток можно подобрать тупо. НАчиная с 0.3 ом на R7 и потихоньку уменьшать.

                            • Dima

                              Я там понимаю С6 должен был сбросить скважность при резком изменении напряжения на выходе?

                              • Vadim

                                Нет, это медленная цепь ОС, она работает в пределах 50-100 мс. То есть несколько периодов сети. А выход провалился потому что байпассного диода нет.

                                • Dima

                                  а что это за байпасный диод. В инете за какието солнечные панели написано.

                                  • Vadim

                                    Обходной диод, мимо дросселя. С таким же направлением как у D2 Соединяет С1 и С5

                                    • Dima

                                      блин во круто придумано, не додумался бы никогда так сделать. У него пиковые токи огромные должны быть особенное если я туда на выход хочу 400мкф дать спс))

                                      • Vadim

                                        Так на входе NTC термистор обязателен в таких девайсах

                                        • Dima

                                          Сделал я как ты говорил. В общем все работает как и раньше но теперь я боюсь коммутировать нагрузку при включенном корректоре, вдруг опять сгорит

                                          • Vadim

                                            Шухер-лампа на входе спасет, ватт на 500.

                                            • Dima

                                              Лампу на 500вт на вход подключить и можно коммутировать? Ниче се лампа, это 5 ламп 100W параллельно подключить можно?

                                              • Vadim

                                                Да, всегда при отладке ставится лампа

                                    • Anonim

                                      Ну схема то это DC\DC Up по идее. верхний проводник, который идет на дроссель это +. Диод этот будет открываться когда напряжение на выходе будет меньше входа, так же? тем самым будет обход силового тока через диод, а не через накачку дросселя, тем самым защищаясхему от сверх провалов. так же?

                                      • Dima

                                        Ну да, а что не так?

                                        • Anonim

                                          просто уточняю логику

  2. Vladimir

    Амперметр надеюсь последовательно нагрузке?)

  3. Sifun

    схема есть?

    • Dima

      да там ниже. Спасибо я кажется уже понял в чем проблема.

      • Sifun

        в следующий раз посвежее делай, сейчас уже не делают на разрывных токах
