Добрый вечер. Дано датчик Infrared Proximity Sensor на базе Компаратора LM393. Схема подключения не важна, пробовал разные варианты. Пины подключения: vcc; gnd; dout. Завязано на esp8266. От 5v работает, от 3.3v нет (хотя в спецификации написано что может от 3.3 работать). В общем этот зверь ловит рандомные срабатывания, может добавить резистор в разрыв даты и плюса, или может еще какие советы есть? Я как бы новичок в этом деле, поэтому мог дать не все вводные, поэтому спрашивайте, я скажу что да как. Буду признателен если кто то поможет в решении данной проблемы.
Комментарии: 10
Th0r
а схема самого датчика есть? может там подтяжка для ОК внешняя нужна
Oleg
Сейчас найду Infrared Proximity Sensor - Waveshare Wiki https://www.waveshare.com/wiki/Infrared_Proximity_Sensor Вики есть
Th0r
по идее должно работать, возможно что на 3.3в резистор на светодиоде слишком сильно ток ограничивает. крутилку крутил?
Kaktys
это простейший же, без модуляции, вот он и ловит любые застветки, особенно когда в помещении светло
Oleg
И как это победить? Корпус? Фильтр? Все вместе?
Firelander
сделать свой с модуляцией
Kaktys
ну хотя бы ИК фильтр для начала, типа того что в пультах стоит но лучше светодиод модулировать и в приемнике фильтр именно на эту частоту что то типа https://www.pololu.com/product/2579/pictures http://meandr.org/en/archives/35009
Oleg

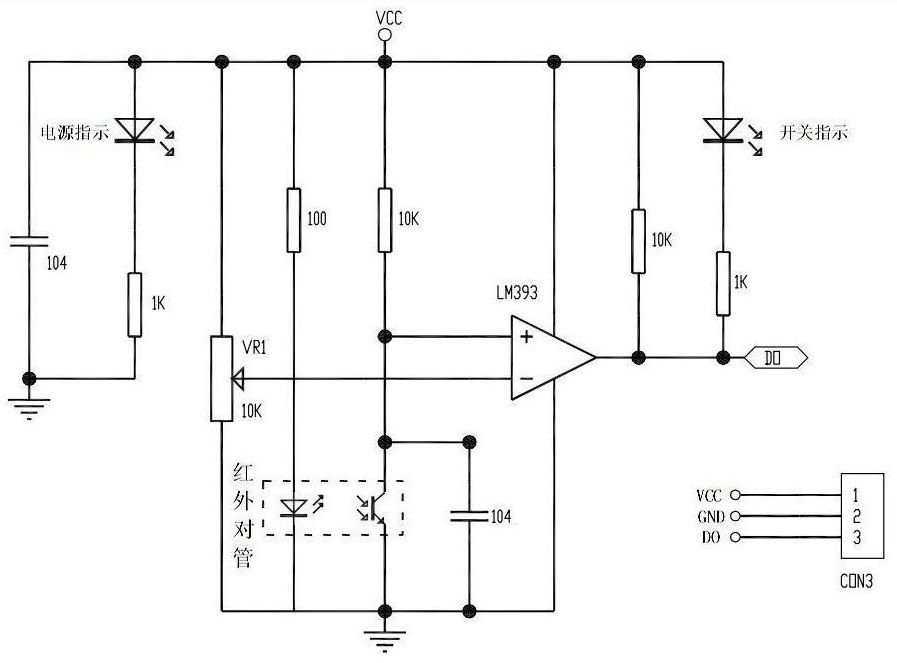

Схема от такого же, но с 1 я так понимаю цифровым выходом, а у меня с цифрой и с аналогом
Th0r
тыж кинул линк на вики - там схема есть
Oleg

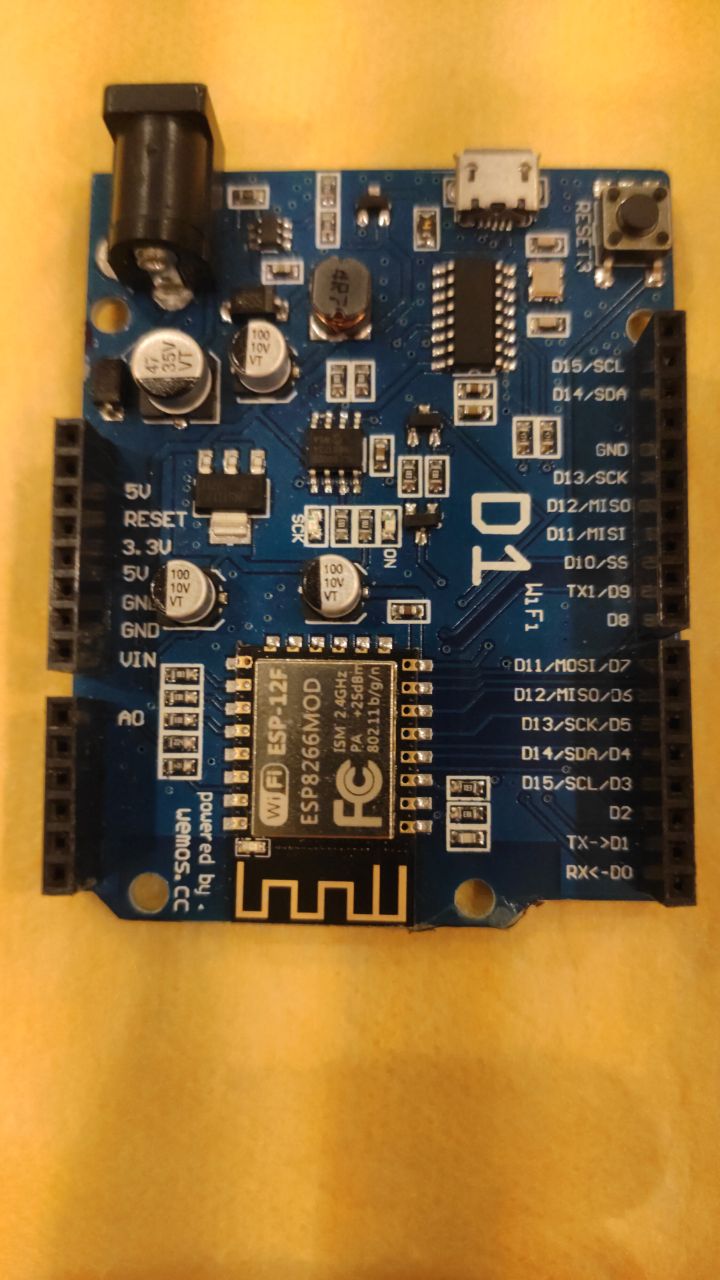

Действительно, в глаза люблюсь. Крутил крутилку, но и на макс расстоянии и на мин рандомные срабатывания, я их победить хочу Может дело в плате на базе которой я делаю проект?
