Есть транзистор, PNP, что нужно чтобы использовать его в качестве ключа? В даташите значится что-то про emiter to base voltage -7v и base current -1a. Я правильно понимаю, что чтобы транзистор нормально открылся, нужно этот ток обеспечить, и при этом не превысить -7в? Сейчас при токе базы 32 миллиампера (знаю, мало) сопротивление транзистора 6 Ом (Я очень мало работал с биполярными транзисторами, почти всё время использую полевые)
Комментарии: 13
Defragmented
Кидай даташит
Anonim
7 В максималка для БЭ перехода. Обычно и того ниже - 5 В Так на кой черт ты ток ему даешь, если он по напряжению открывается?
Ihor
биполяр управляется током
Anonim
ну напругу то он не замерял. Чтоб ток выставляли на биполярнике в бэ нигде не видел, в основном напряжение прикладывают (ток ограничивают резистором)
Anonim
Вот и я это везде читал
Ihor
гугли режим насыщения, ключевой режим его использует
Firelander
омы на биполярниках мерить бесполезно, так как на них есть падение напряжения
Kaktys
Общий принцип примерно такой же, полярность та же, но токи, а не напряжения нужны, рисуй схему где он стоит грубо
Anonim

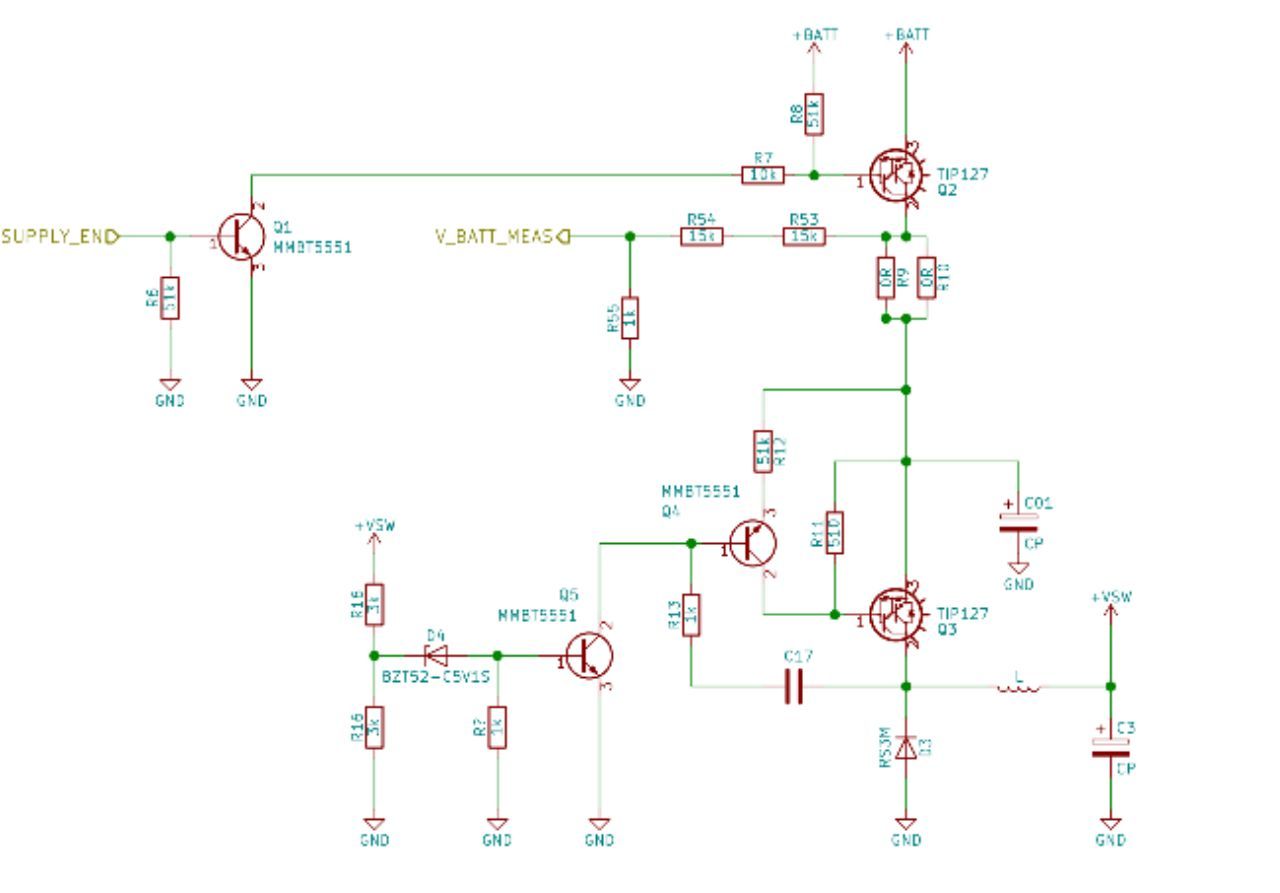

Вот, я вместо верхнего его поставил, потому что тот что был там пробило. И в параллель R7 запаял резистор на 1к
Ihor
Вместо Q2 что ли? А то что он составной, ничего тебе не говорит?
