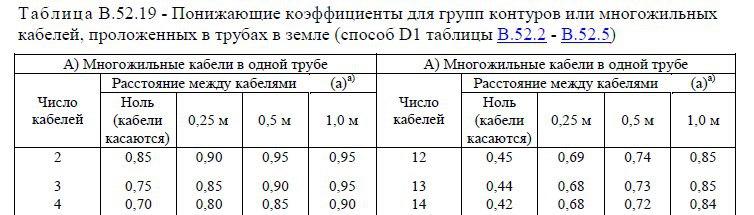

кирпич - это долго) проще сигналку положить. Вот в плане выбора по охлаждению тоже трудно всё - выбирая по ГОСТу прокладки кабелей выходит для алюминия 240 сечения в трубе в грунте максималка 218А, если с поправочным коэф. на температуру грунта в 15 град, то 229А. Максималка по токам у меня 222А, но этот расчетный ток - очень условный, потому как технологическое оборудование непонятно в каком режиме будет работать и одновременность его очень условна. А если дополнительно ко всему этому брать понижающий коэф.групповой прокладки по ГОСТу, то там ток кабелей вообще 0,6 берется и я никак не прохожу((( брать кабель бОльшего сечения неинтересно, вот и выходит, что надо ещё и с этим что-то делать....
Комментарии: 8
Ilya
Парни нужна экспресс подсказка , кабель для заземления внутри цеха, на электродвигателе обязательно должен быть без изоляции? Или это требование применимом только в ПЗУ? Ммм
Maksim
сколько не читал про эти заземления в основе идет только что он зависит от сечения пит .кабеля и применяемого проводника то ли медь то ли сталь
Ilya
Всё уже нашел) только к ПЗУ применимо, что бы проводник был без изоляции
Maksim
ну не знаю у нас был заводской пзу и он был в изоляции прозрачной такой а вот из сср который был без ее уже
Ilya
Видимый контроль должен быть
Maksim
это тяжело доказать на производстве так как по сути все металоконструкции заземлены ,энергетики умничали что сечение не соответствует
Maksym
Коэффициент для групповой прокладки применим, если пучок кабелей в одной гофре. Если в разных, то мы брали как отдельный прокладка и было норм
Vasiliy

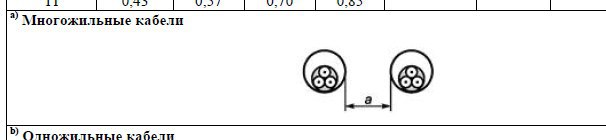

тоже так думал, но по таблице есть обозначение сноски "а)", и картинка ниже. Получается, что рассматривают имеенно расстояние между многожильными кабелями между гофрами. А типа в одной гофре 1 кабель.((((
