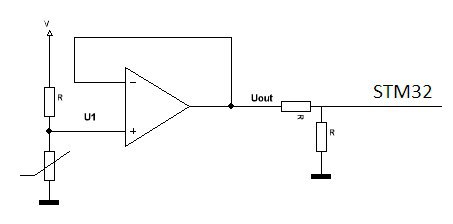

Всем Ку. Не особо соображаю в аналоговой электронике. Возникла задача при помощи STM32 (3.3V) измерять аналоговый сигнал с датчика до 5V. Прочитал статью на easyelectronics, состряпал такую схему. ОУ запитывается от 5В. Это адекватно, или есть способ правильнее? И подойдет ли для этих целей LM324?
Комментарии: 38
Dmytro
Просто делитель напряжения вам не подходит?
Krevedko
А он тут уже есть, из датчика и резистора. Еще один исказит показания датчика. То есть мне нужно подцепиться к уже существующей схеме не повлияв на неё.
Dmytro
Вы в любом случае на нее повлияете. Вопрос в том - на сколько? Вам нужно определится с допустимым током. На вашей схеме и так есть этот делитель.
Nikita
датчиком холла не повлияет
Krevedko
Да, но он уже после ОУ, т.е, по идее, не должен влиять на вход
Dmytro
а, то что слева - это и есть ваш датчик?
Krevedko
Ну да. Температурный.
Anonim
нет, ты проебешь кучу напряжения от питания до питания. Разве что ты возьмешь питание двуполярное да еще выше питания проца. Тебе нужен R2R ОУ низковольтный. Но это поискать еще надо будет
Krevedko
От какого до какого питания? От 3.3 до 5? Или о чем речь?
Jerry
Речь о том, что у тебя операционник должен питаться от 3,3V, что бы не перегрузить аналоговый вход МК. А ОУ с rail-to-rail на 3.3 вольта однополярного питания надо искать.
Krevedko
Так я после выхода операционника хочу вставить резистивный делитель, чтобы опустить 5В до 3.3В и подать уже это напряжение на МК Я там схему в пейнте накалякал
Jerry
У тебя ОУ не сможет пропускать около нулевые сигналы, если он не rail-to-rail. Что бы пропускал - надо или двуполярное питание, или rail-to-rail. И делитель у тебя до ОУ стоит, что в принципе правильно
Krevedko
Нет, до ОУ стоит температурный датчик, термистор. С него надо снять показания не исказив их.
Jerry
Обычный ОУ при однополярном питании 0-5В сможет выдать на выход примерно 0,1-4,9В
Krevedko
Думаю, это не проблема, там нет околонулевых напряжений в рабочем диапазоне. Мне главное не исказить сигнал датчика и чтобы если датчик отключится, то 5В не прилетели прямо в ногу МК.
Jerry
Если у тебя будет делитель послеОУ - то 5В не прилетит никак. Другой вопрос, устраивает ли тебя размах до 4,9 (или сколько там может ЛМ-ка)
Krevedko
Да, вполне. 4.9 там будет, получается, только при обрыве термистора.
Jerry
Large Output Voltage Swing 0 V to V+ − 1.5 V
Krevedko
Это что значит? Что он сможет только от 1,5 до 3,5?
Jerry
Нет, это уже учитывается, то есть от 0.01 до 3,5 Что ы получить от 0 до 5 надо питание от -1 до 6,5 Ну или OPA341
Krevedko
Вполне вариант в моем случае. Значит, наверное, так и сделаю. Не, избыточно по функционалу и дороговато. Вот тот LM324 вообще сборка из четырех штук, а мне как раз 4 датчика надо считывать.
Anonim
Это rail2rail так даст. У обычного ты теряешь до 0.7 вольт порой
Jerry
R-2-R сейчас дает свинги 7-10mV
Anonim
324 это древнее говно. Откуси 0.7 вольт снизу и сверху от питания А ты цену их видел
Jerry
Про LM я писал - 1,5В свинг В моих краях 2$ за OPA4171
Anonim
Ну это не дёшево. Считай дороже мк
Jerry
Если вариант городить вухполярку или пользовать один корпус - то вопрос открытый на самом деле LM то 0,4$ стоит 4-х канальная. То есть разницы 1,6$. Вопрос сложный что дешевле
Anonim
Ну там их надо несколько надо вроде как. Или тут тоже 4 канала?
Jerry
Тоже 4 канала
Anonim
Вообще цена радует. Надо его запомнить
Jerry
Корпус не радует
Anonim
Я обычно больше видел сильно А какой?
Jerry
TSSOP-14 здоровый OPA4171
Krevedko
То есть при 0 он выдаст 0.7?
Anonim
да на однополярном питании а максимум у него будет меньше на 0.7
Jerry
Вроде нет: Can Swing to Ground, Even Though Operated from Only a Single Power Supply Voltage То есть, если я правильно читал даташит выдаст от 0,1 до 3,5 при 5В однополярном Если тебе не много надо, TI сейчас семплы OPA4171AID бесплатно отдает
Aleksandr
А на операционники до 100мгц 0.1 дБ бывает такое?)
Jerry
Не знаю.
