Если драйвер совсем говно, он будет стабилизировать напряжение, это не правильно в корне и ЛД тупо сгорит. Потому что про прогреве падение напряжения на ЛД падает, а драйвер будет пытаться его утянуть вверх к уставке, тем самым качая через ЛД еще бОльший ток, что приведет к испарению решетки и лазер станет просто светодиодом.
Комментарии: 8
Anonim

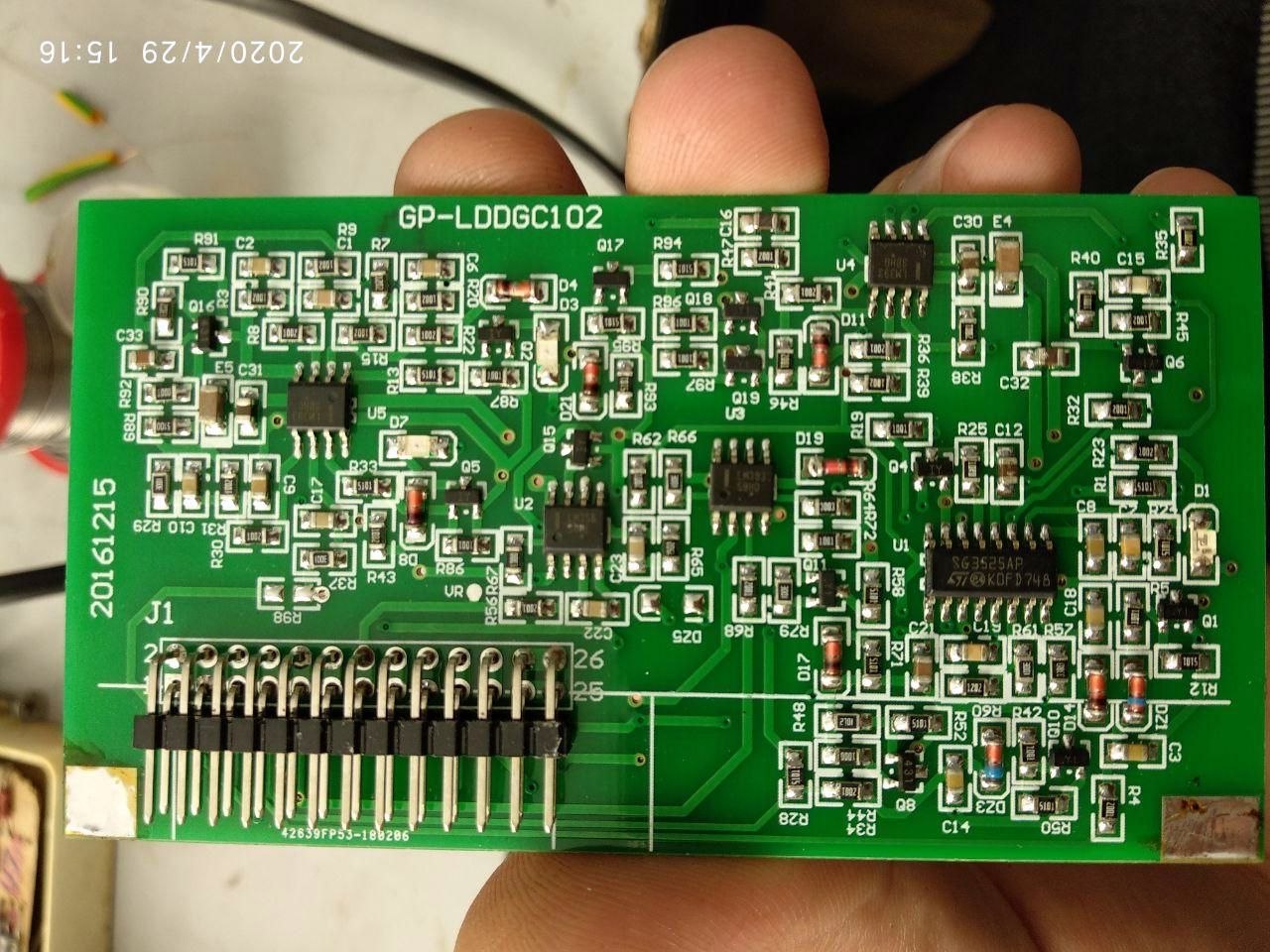

Драйвер собран на SG3525AP, в драйвер приходит уровень - Vref от 0 до 4.7 В, что соответствует выходному напряжению и как следствию и мощности. Защиты - триггерные от Vmax и Imax Еще смущает то, что ИМС то ШИМ, а на плате стоит дросель и набор емкостей последовательно с первичкой силового транса. Полный мост все это дело коммутирует Вроде как LLC подобие, тогда должна меняться ЧИМ же Вот плата управления
Kaktys
Скорее всего ты просто что то не понял что там и как работает Фото платы даёт ровно ноль информации, 3525 имеет именно один из входов для стабилизации не только напряжения, но и тока
Anonim
Все я правильно понял
Kaktys
Вобщем очень странно все, диоду без стабилизации тока кирдык, а лазеру без ос по мощности кирдык вдвойне, причём лазер стоит очень не дёшево Это называется квазирезонансный преобразователь что б транзисторы переключались в минимуме тока
Anonim
по моим наблюдениям - мощность на лазере регулируется только приложенным напряжением. Ток пущен в свободное плаванье, видимо на практике делали замеры, сколько потребляет лазер и уже потом проектировали сам бп для LLC нужно менять частоту - а на плате то ШИМка, она ж с ЧИМ работать не умеет Из защит - триггеры по превышению тока и напряжения, все - и выход тупо высокого уровня, которое подается на вход шатдаун. Вот так вот в китае проектируют SG3525AP читал даташит, вроде явно написано было, что шим...может я чего не понял и ее можно запилить на чим?
Kaktys
Тогда какой к нам вопрос то? Про диоды? Ну набери по три в серию, будет 2.1-2.4в Совпадёт ли вах - хз
Anonim
ВОпрос про диоды скорее отпадет, ибо применю резистор. А вот вопрос по использованию дросселя и емкостей последовательно, с применением шимки...вот это загадка. Может там и нет резонанса, а емкости стоят для разделения переменки от постоянки, а дроссель для более плавного наростания фронта? может такое быть?
Kaktys
Нет
