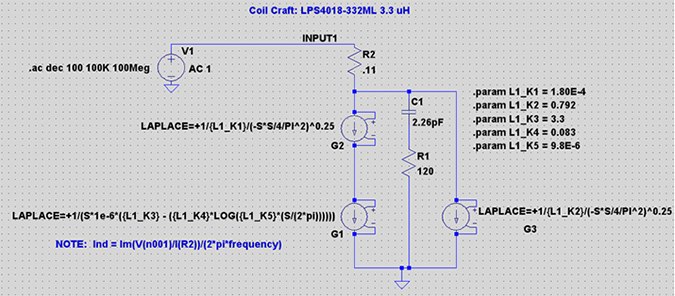

Господа, хочу в спайсе просимулировать зависящее от частоты сопротивление (например скин эффект). Естественно в частотном свайп домейне. Есть вариант это сделать попроще чем задавать источник тока зависящий от частоты через лапласа от напряжения?
Господа, хочу в спайсе просимулировать зависящее от частоты сопротивление (например скин эффект). Естественно в частотном свайп домейне. Есть вариант это сделать попроще чем задавать источник тока зависящий от частоты через лапласа от напряжения?
Комментарии: 21
Defragmented
Используй реактанс (индуктор например)
Sanchez
Нет. Фаза уедет, резонансы уплывут.
Dima
а что сопротивление резистора нельзя задать функцией от частоты?
Sanchez
А каким образом?
Dima
не знаю я протеусом не пользовался, в МС можно выражением задать величину сопротивления)
Sanchez
не протеус а спайс. Величину параметризовать то можно, вопрос как именно от частоты задать.
Dima
сек ну задай частоту источника переменной. И эту переменую в функцию резистора вставь например так, а эту с втавь в номинал резистора, только выражение для скин эффекта)
Sanchez
Частоту источника свайпит сам симулятор же. Ее можно вытащить? Я не нашел. Переходить во временной домейн можно, да, параметризовать источник и по нему же и сопротивление. Но имхо это будет перебором
Dima
я катушки очень точно симулирую в MC там я в этом масте там все проще. Даже нелинейный сердечник сам научился добавлять в библиотеку)
Sanchez
Да да. AC анализ. Но у источника же нет частоты, только амплитуда.
Dima
Freq частота
Sanchez
Да. Но это паттерны сигналов для временного анализа
Dima
а вообще если не синусоидальный сигнал. Береш функцию быстрого преобразования фурье, и для каждый синусоиды суммируешь сопротивления, этого самого твоего скин эффекта))
Sanchez
Сигнал синусоидальный и решается в частотной области, в этом и весь номер. Переходить во время смысла нет, во временной очень неудобно смотреть всякие комплексные сопротивления.
Dima
ок, возьми действующее посчитай.
Sanchez
Я спрашиваю как вытащить текущую частоту решения в АС анализе чтоб ею параметризовать (например) сопротивление.
Dima
а источник получается неопределенный, сигнал прилетает непонятно откуда? Типо задумка такая подаем сигнал непонятно какой а прога сама частоту считает и учитывает скин эффект? Я хер его как такое делается. Но в MC прога сама может период сигнала определить а через него и частоту можно вытащить))
Sanchez

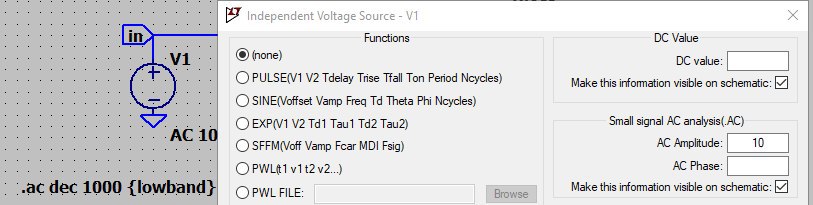

Выше пик с источником, у него есть только амплитуда. Частоту задает решатель когда свайпит. Зачем высчитывать периоды когда есть готовый AC анализ?
Dima

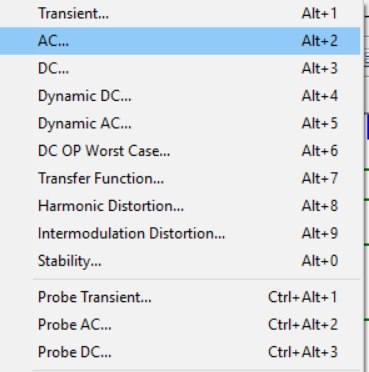

я вообще разницы не заметил ежду AC и Transient)) что значит свайпит?
Sanchez
Хз как по русски. Меняет частоту в заданных переделах. Не через .step а именно считает схему не в DC а на частотах.
Dima
я знаю как такое делатеся в MC. Вот берете английские программы на которые нет учебной литературы, потом кричите что знать английский полезно) Ну вот и изучай на английском прогу, где-то то и есть ответ))
