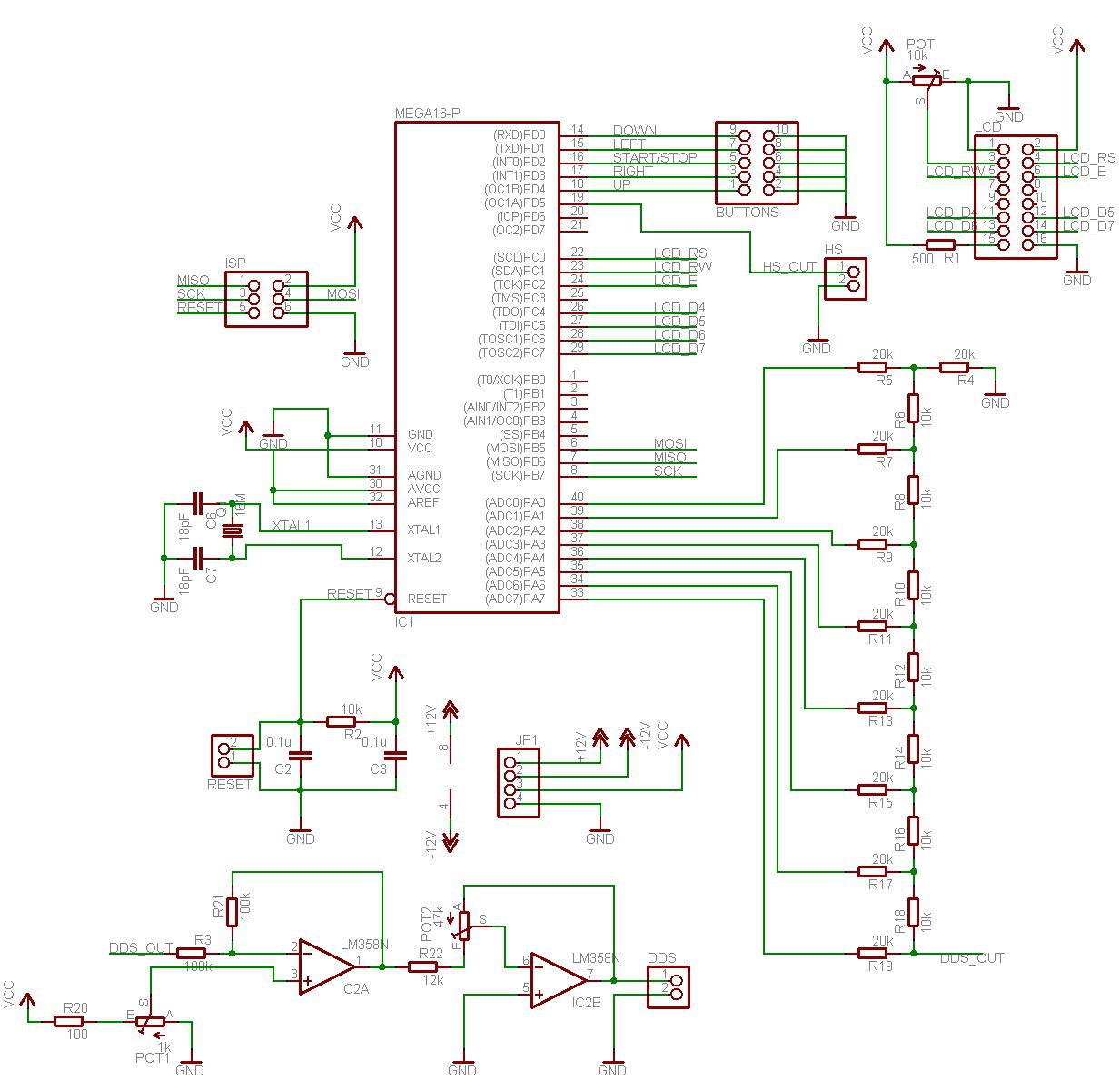

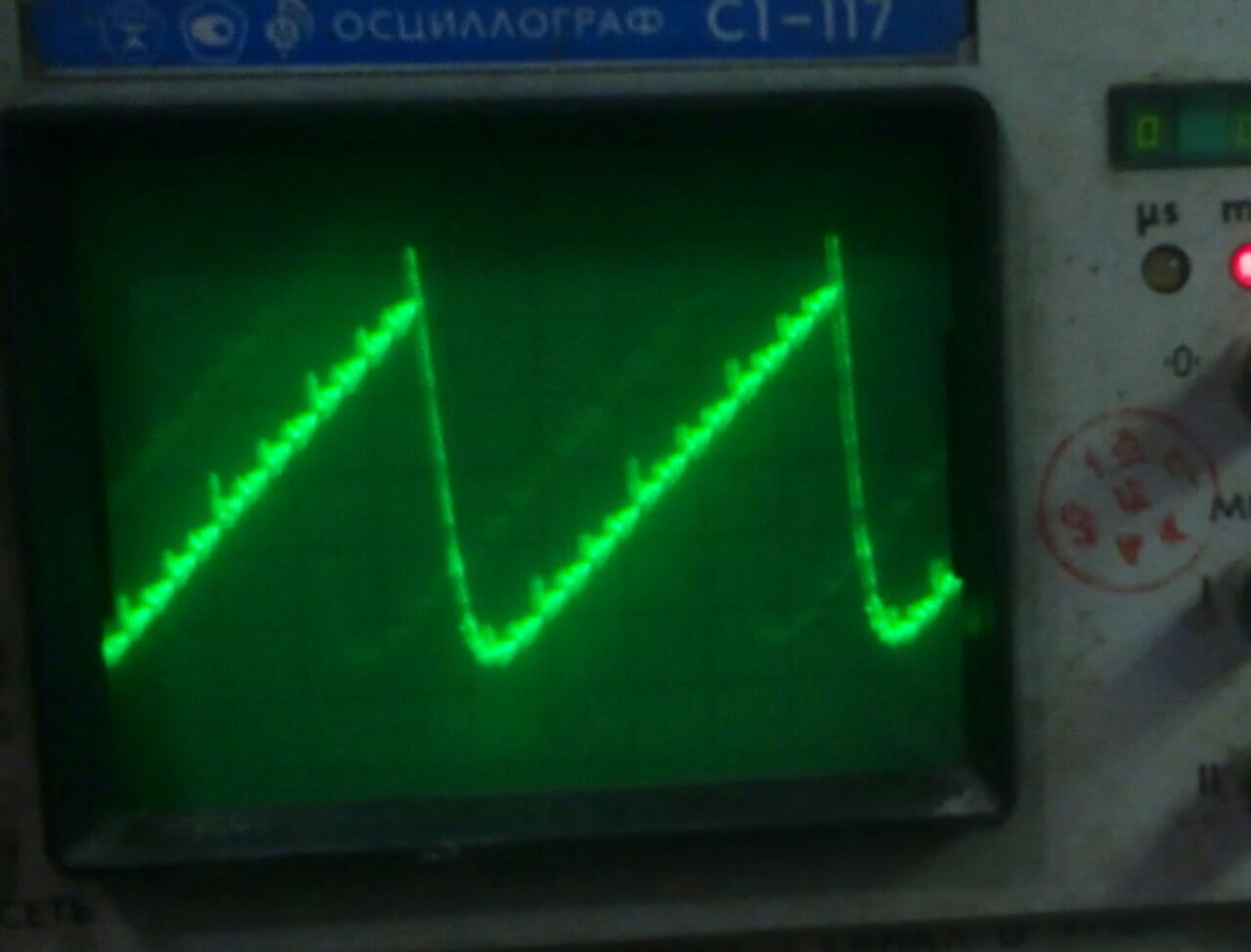

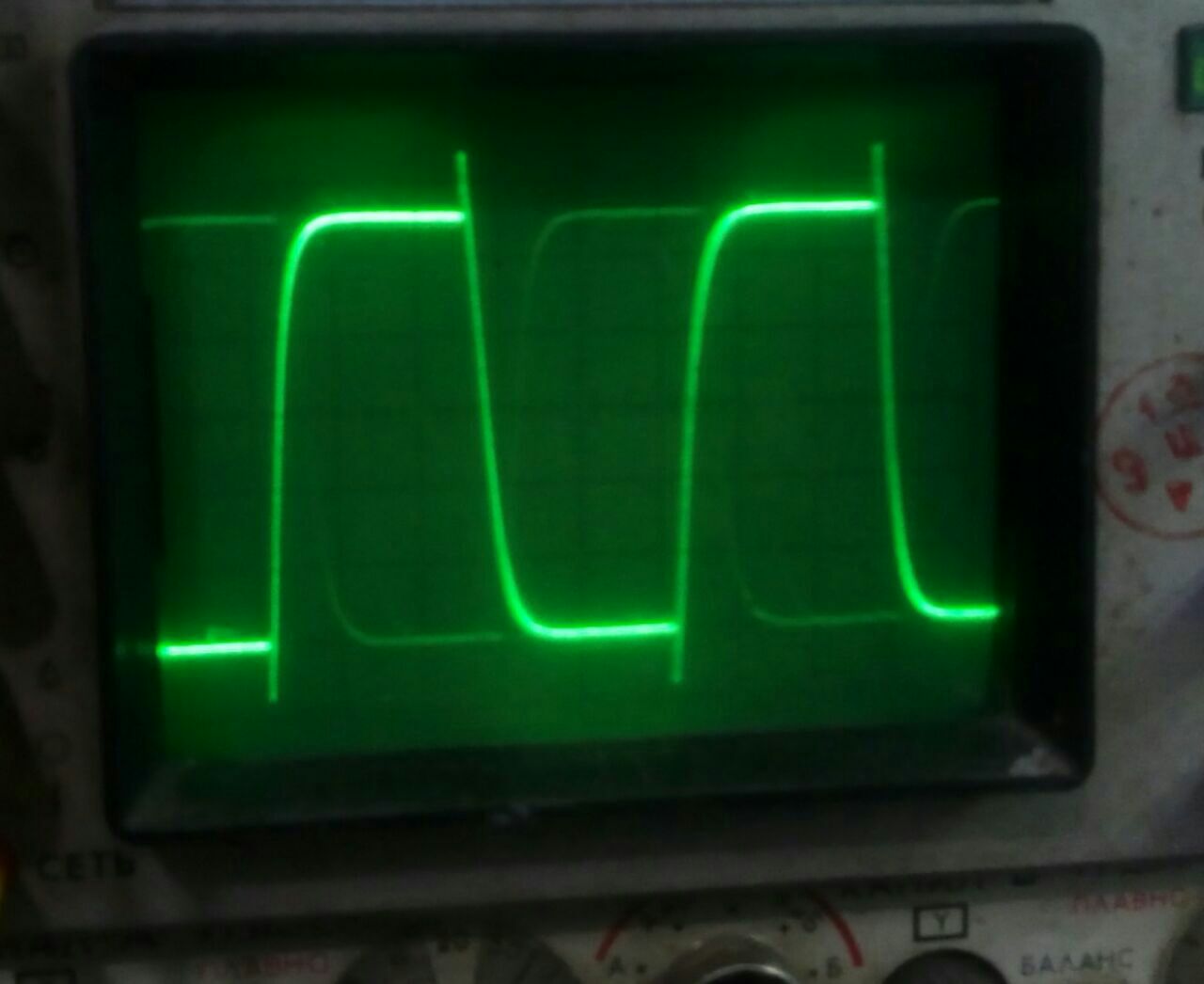

Собираю питание от Li-ion для DDS генератора на AVR. Преобразователь в двухполярное на XL6007, после него 7812/7912 и П-фильтры. Проблема - пульсации на выходе порядка 10-15 мВ, не изменяются при изменении амплитуды потенциометром (т.е. видны на осциллографе при малых амплитудах). На вход операционника подается сигнал абсолютно без пульсаций, по питанию +- 12 вольт пульсации максимум 2 мВ. Откуда они могут взяться не пойму. Что интересно, при выборе меандра их практически нет, а на треугольнике/пиле видны очень хорошо.
Комментарии: 11
Firelander
если на землю встать щупом, видны?
Ihor
Для сравнения, на 2х фотках 20 мВ/дел замерял в разных точках на плате, пульсации не видны Намерил на резисторах R2R похожие помехи, походу от цифровой части какие-то наводки идут, а оно тут все рядом( их никак нельзя отфильтровать? Керамика 10uF на разъем питания и на ноги питания МК присутствует
Kaktys
А не на щуп ли наводка?
Ihor
на ОУ тоже керамика есть, 22 pF, больше емкость начинает сигнал смазывать. Была самогенерация, после этого пропала. Согласен что говно еще то, но хочется выжать из него максимально хз, вряд ли( с BNC сигнал снимаю
Kaktys
А массы откуда берёшь
Ihor
для ослика с того же BNC. Пробовал замерять между ним и GND разъема питания, все по нолям, никаких пульсаций
Kaktys
Стоп, ты генеришь пилу через r2r?
Ihor
Еще от линейного источника его питать не пробовал, нет сейчас трех напряжений ну да
Aum
на R2R помехи - это скорее всего иглы из-за небольшой разности во времени переключения логических уровней. Чтобы избавиться до какой-то степени, надо ФНЧ сделать. Лучше всего ОУ в режим фильтра переключить. Самое простое в обратную связь емкость добавить рассчитав так, что полоса пропускания была скажем раза в 4 больше частоты пилы
Kaktys
Ну блин, 20мв ещё хорошо же, там внутри процессор живёт Это то что идёт с r2r?
Ihor
Да, первая фотка до операционника, вторая после
