Так что самое интересное, на выходе R2R этих помех нет. Емкость в обратную связь ОУ уже поставил, подбирал экспериментальным путем чтобы на 20 кгц не сильно смазывало, больше от него не требую. Вот на фотке вершина пилы с выхода R2R, все те же 20 мв/дел, амплитуда сигнала просто больше.
Комментарии: 16
Vasily

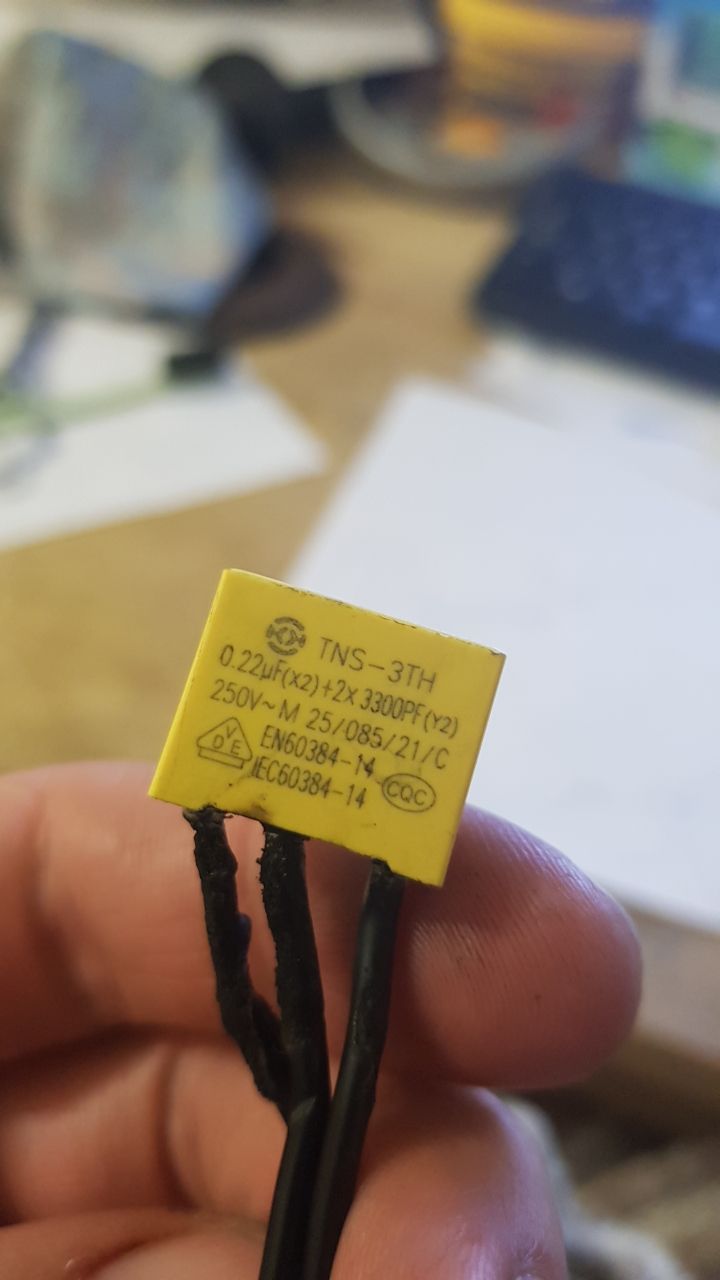

Помогите найти партнамбер и купить в москве. Что-то я их только отдельно нахожу X2 и Y2, а сборок нет
Aum
у вас резисторы высокоомные, емкость щупа может влиять и сглаживать. еще одна версия - земля на плате плохо разведена
Kaktys
С землёй очень вероятная идея Ну и поставь отдельные, если место есть
Vasily
нет места =) я бы поставил конечно
Kaktys
€ 3,21 | 2PCS X ,AD MXY TYPE-X2Y2 0.22UF X2K +2 X 2200PF Y2M / X2Y2 0.33UF 300V 0.33UF*2K+2* 3300PF 3soft lead safety capacitors https://a.aliexpress.com/_dYD5rUF
Ihor
Щупы не вносят существенных изменений, мерил двумя каналами сравнивал подключение/отключение щупа. Землю нужно мерить в разных точках, искать пульсации? Экранирование не поможет никак?
Kaktys
Землю как развел?
Ihor

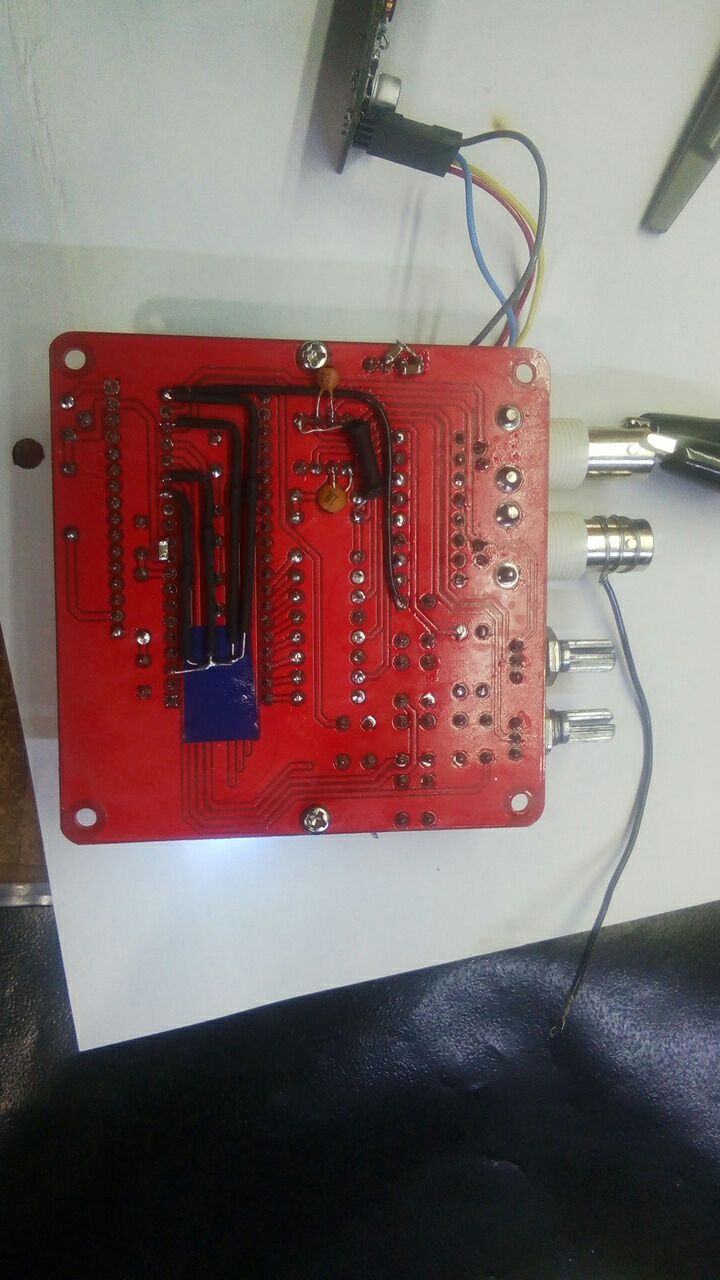

это готовая плата с али, тут земляной полигон на всю плату
Aum
Попробуйте посмотреть на выходе ОУ относительно земли на R4
Vasily
этот я нашел, но он далеко и больше ощутимо, если верить описанию. не влезет
Kaktys
Ну поставь примерно что влезет
Vasily
а счастье было так близко.... вообще смысл есть в Y конденсаторе без заземления? Он на корпус просто включен
Ihor
Лимит на сообщения, вообщем походу придется так оставить, спс за помощь. Буду дальше AD9833 мучать)))
Kaktys
Это очень хреновая разводка земли... Ну точнее нормально, но не для 20мв
Kaktys
Тогда никакого смысла нет в нем
Vasily
пасиб. я тоже репу долго чесал, зачем они его в болгарку запихали такой X2 поставлю да и хватит
