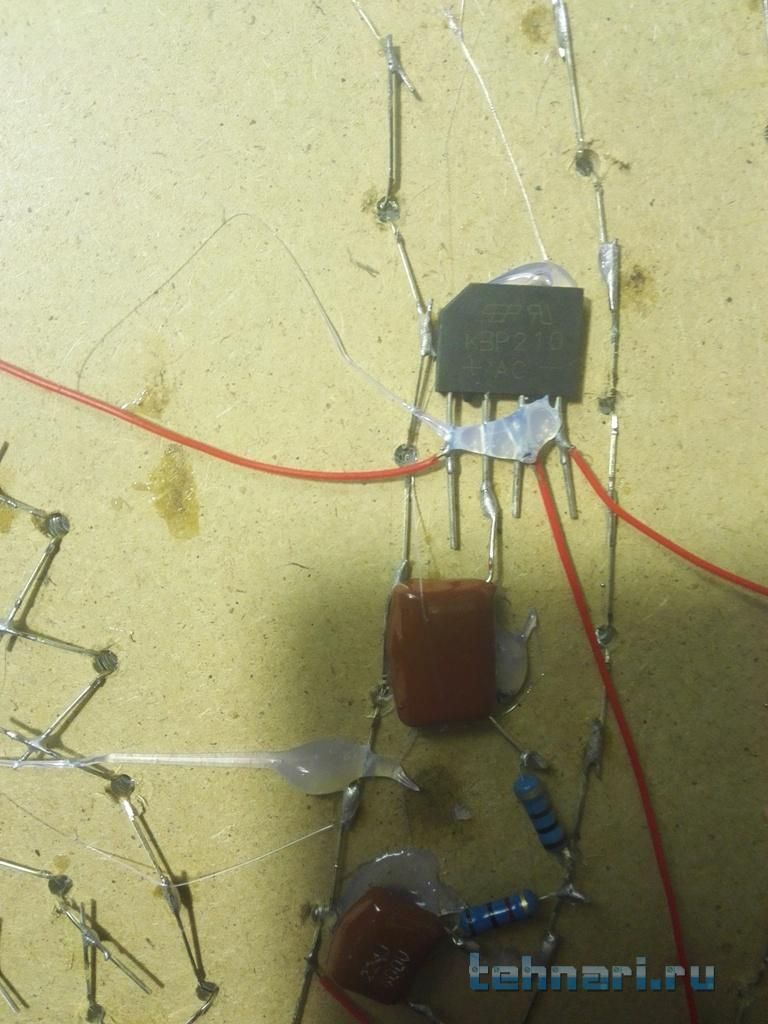

Вообщем, хочу собрать светодиодную вывеску по типу "открыто/закрыто" на основе безтрансформаторного питания (с блоком питания собирал - дорого). Не могу определиться с гасящим конденсатором. Всего светодиодов около 150, потребляют примерно 9 мА. Где-то в общем на 1,5 Ампера. НО! Насколько я понял на такую мощность невозможно собрать безтрансформаторный блок ибо конденсатор нужен будет где-то на около 30 мкфарад... Опять же, НО! Люди как-то собирают, я весь инет проштудировал, нигде не смог найти инфу, есть только фото, уже готовой вывески. Вопрос, как можно собрать на 1-2 Ампера безтрансформаторный блок? Может есть какие-то секреты? Фото прилагаю.
Комментарии: 28
Kaktys
А какой фетиш то именно в "безтрансформаторном"??
Anonim
Дёшево, блоки оч дорогие, мне не одну просто надо сделать, а много
Kaktys
Чего? Дорогие? 5 баксов макс
Anonim
а на какое напряжение светодиоды и почему их нельзя последовательно соединяя до напраяжения сети довести?)
Anonim
Ну, по безопасности, читал что нужно как-то ограничивать ампераж тока, иначе может долбануть нехило, а по напряжению вопросом нет, сами диоды на 2-3 вольта
Anonim
вообще то без гальванической развязки с сетью вопрос безопасности остаёться открытым полюбому вроде бы) просто если соединить последовательно там ток получиться совсем небольшим
Anonim
Получается на фото уменьшили ток последовательным соединением? Я ещё не понял почему там два гасящих конденсатора
Anonim
так вроде логично. по крайней мере большинство грилянд так вроде собрано - диод+резистор последовательно много раз - в результате ток маленький
Anonim
вероятно небыло походящего номинала?)
Anonim
А получается можно увеличить ёмкость кондеров если соединить их последовательно?
Kaktys
Нельзя, наоборот оно
Anonim
Параллельно надо?
Anonim
впринципе импульсный блок питания тоже же гальванически с сетья не развязывает, как я помню там в общем Собщ = (С1*С2)/(C1+C2) но я так понимаю здесь нужно реактивное сопротивление считать
Kaktys
Ты как-то очень неправильно все помнишь
Anonim
возможно, я поэтому и не очень уверен в этом вопросе но в отличии от трансформаторных, исмпульсные вроде чуть сложнее с сетью было развязать
Kaktys
Поэтому совет тебе - не лезть А узнать как делаются "бп" на конденсаторах и считаются
Anonim
во включенный блок питания я вряд ли полезу, спасибо)
Kaktys
Без развязки у тебя все диоды станут открытым бп
Alexandr
там же не автотрансформатор стоит. развязка есть. но на корпусе или незаземленном любом пине относительно земли примерно половина источника питания. т.е сети
Anonim
и честно говоря по ней не очень видно гальванической развязки) С9 ну никак за развязку не сойдёт если я правильно помню , то для галвонической развязки трансформатор необходим с изолированными обмотками например, чтобы развязать сеть с розеткой в ванной ставили 220В-220В развязывающий трансформатор
Alexandr
так они и так не соединены.. даже в этой схеме... единственное сомнения вызывает С9 кондер
Kaktys
Это Y конденсатор от помех, он на пару квольт
Kaktys
Купи бп на 24в и соединяй диоды группами пока не наберёшь 20в, 4в погасишь на резисторе
Anonim
Я так уже собирал, ищу другие варианты
Kaktys
Не лезь напрямую в 220
Anonim
ну вообще последовательное соединение наверное ну прямо самое энергоэффективное) но гирлянды же для ёлок китайцы так делают
Kaktys
И что? Они не пройдут никакую сертификацию
Anonim
Точнее не ёмкость а совокупность
