Всем привет! Есть твердотельное реле. Нужно сделать байпас, который включает фазу в обход этого реле. Вопрос, корректно ли напрямую без диода включать фазу байпасом при том, что напряжение пойдёт на выход твердотельного реле, которое находится в выклюеном состоянии. Не вредно ли это для реле?
Комментарии: 9
Max
Лучше нарисуй схему, текстом не очень ясно
Nikolay
Ок
Nikolay

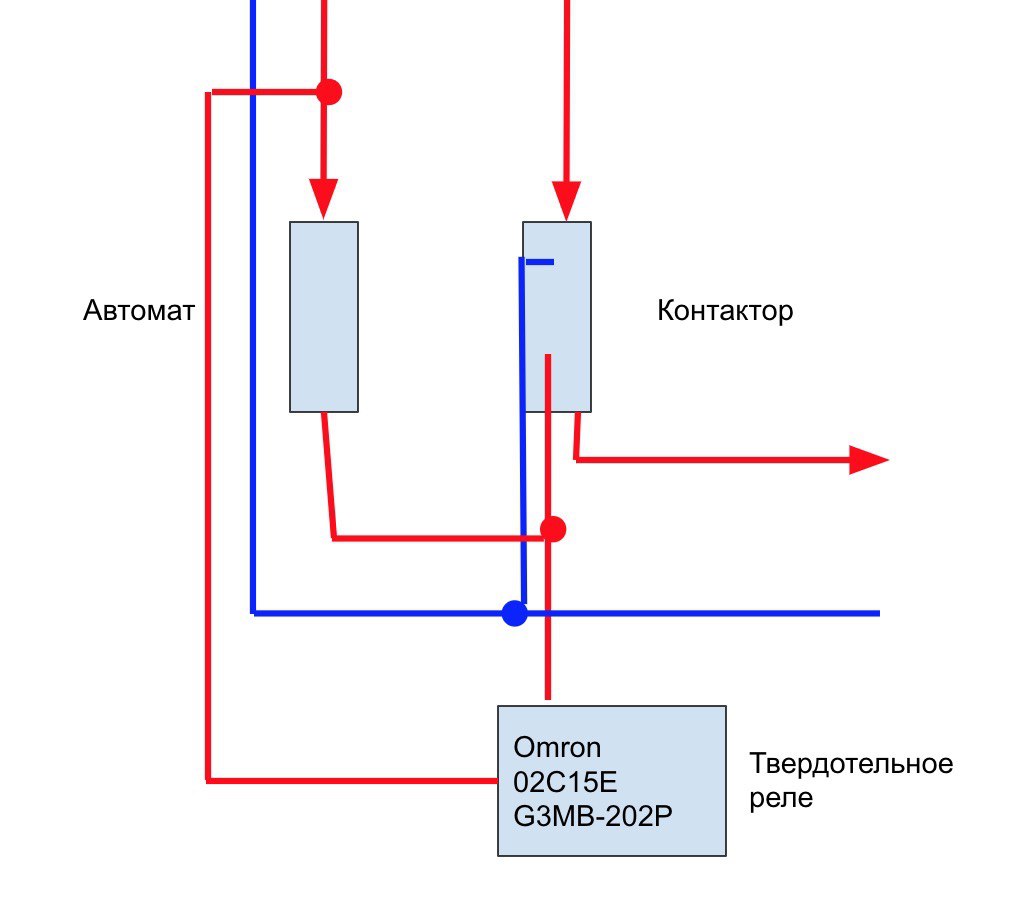

На схеме автомат может подать напряжение на выход реле, которое находится в выключенном состоянии. Не навредит ли это реле, нужно ли страховать этот момент диодом или разъединять линию?
Nikolay
Переменку диодом не отсекают.
Max
Так-то можно, только смысл соединять фазу с выключенным контактом реле? С тем же успехом можно фазу держать вообще никуда не подключенной Под выключенным реле понимается разомкнутое состояние? Судя по всему при замыкании реле соединяет тот же провод Если технические характеристики реле позволяют коммутировать такое напряжение и ток, то проблем нет
Nikolay
2 режима работы. В автоматическом автомат выключен, работаем через реле. В ручном управляем автоматом.
Max
Смотрите документацию на реле и сравнивайте с вашими токами и напряжениями
Nikolay
В документации указано что нужно соблюдать полярность. Так что могут быть нюансы.
Max
Реле коммутирует переменное напряжение. У переменки по определению нет полярности. Реле запитывается постоянным напряжением в зависимости от резистора Это либо 5, либо 12, либо 24 В постоянки
