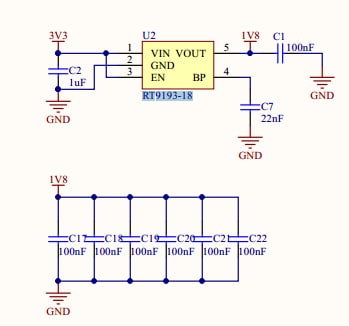

Тут читаю разные схемы и возник один вопрос: в чем сакральный смысл ставить кучу мелких кондеров? Не проще ли поставить один большой? В данном случае на 680 нФ вполне заменит всю эту конструкцию... Или я что то не знаю? Вижу эти связки кондеров практически везде....
Комментарии: 9
Zoog
паразитные параметры
Evgeniy
Ммм? А подробнее можете?
Vasil
Паразитные параметры конденсатора
Evgeniy
Ну ладно. Как мы видим на схеме, у нас тут не генератор, не высокочастотник и даже не цифра. У нас тут стабилизатор напряжения и 6 кондеров тут работают фильтром. Какие именно паразитные параметры могут помешать ему работать?
Vasil
Токи импульсные.
Zoog
https://www.youtube.com/watch?v=BcJ6UdDx1vg
Th0r
это на схеме они нарисованы в одном месте, а на плате они расположены возле каждой ножки питания мк
Evgeniy
Вот это наверное самый правильный ответ. Мне такое в голову не пришло, а ведь и в самом деле. Сейчас стало все ясно и прозрачно. Ног питания как раз 6 Сейчас посмотрел на плату, чью схему изучаю - все верно. у каждой ноги питания есть кондер
Th0r
есть еще один случай, но больше для электролитов, когда ставят несколько мелких, а не один большой - еср у нескольких конденсаторов меньше, чем у одного можно увидеть в схемах бп (например мониторов\телевизоров\атх)
