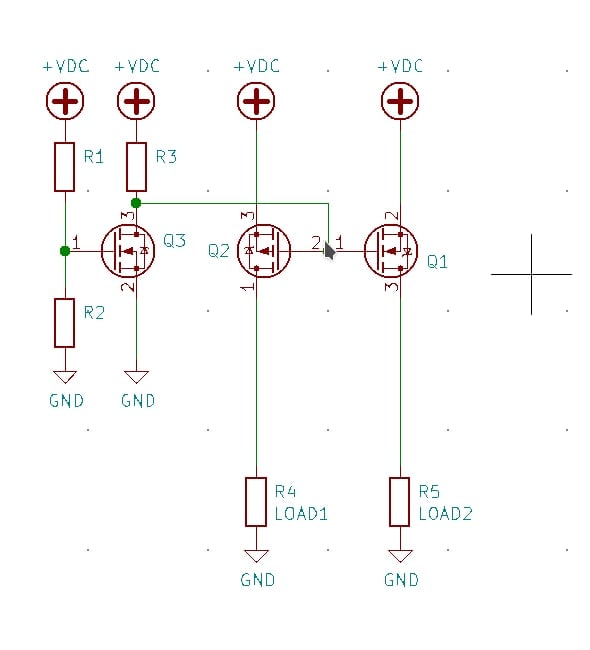

Есть фантастическое желание решить следующую задачу: автоматически определять, какой источник питания из двух возможных в данный момент подключен. В качестве VDC у меня может быть либо 5V, либо 12V. Идея в следующем: R1 и R2 выбраны так, чтобы при подключении 12V напряжение Vgs у Q3 переходило пороговое и транзистор ключ переключался. Соответственно при переключении ключа также переключается и комплементарная пара фетов Q1 и Q2, что приводит к тому, что VDC подаётся на вход либо 12V DC-DC, либо на вход 5V LDO (LOAD1 и LOAD2). 1) Сработает ли такая схема? И есть ли какой-то более другой и простой способ это реализовать? 2) Если сработает, то посоветуйте какую-нибудь убер-дешевую IC с парой комплементарных фетов, ток мне нужен мизерный для запитки контроллера.
Комментарии: 10
Yanis
Нарисуй нормально схему. 4 одинаковых +vdc не вносят ясности.
Lux
Они и должны быть одинаковыми. В этом вся задумка.
Yanis
Понятно. Тогда проблема в том, что Q1 с одной стороны никогда не откроется, а с другой его диод будет всегда открыт и питать load2
Lux
Справедливо. А так?
Nikolay
Может проще стабилитрон добавить? Сейчас схему не нарисую. Могу позже.
Artem
TL431. Ну и можно добавить оу/компаратор. Вот как рассчитывать резисторы для обвязки TL431. воть
Lux
Почитал-посмотрел про TL431. Огромное спасибо! Выглядит как то, что нужно.
Artem

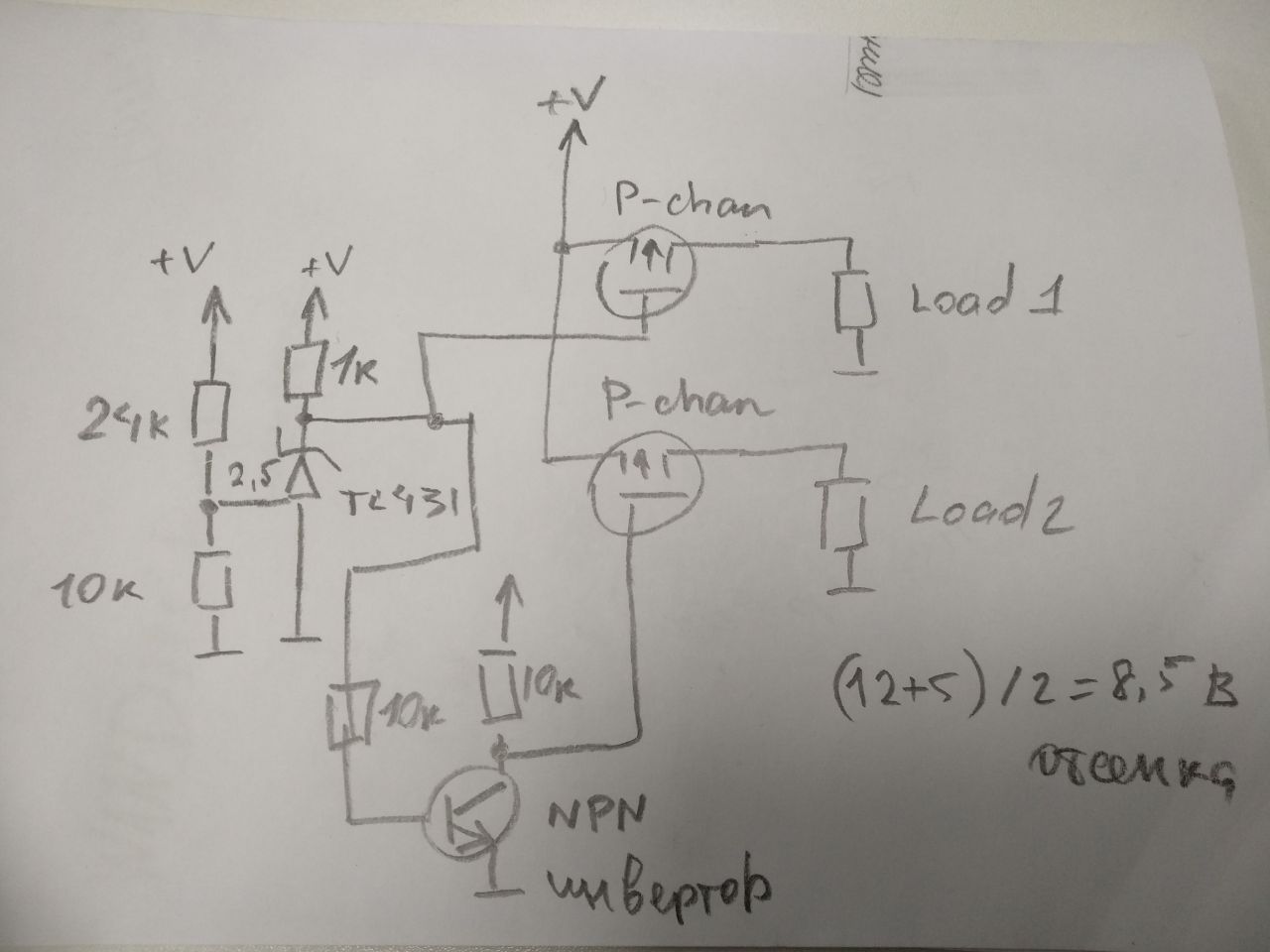

только инвертор скорее всего нужно будет делать на pnp-транзисторе(добавить каскад?), т.к. в tl431 падение 2.5 В, а у перехода база-эммитер 0.7В, он может быть открыт постоянно.
Lux
Мм? А почему нельзя использовать N-MOS? Я так понял, что TL431 работает просто как ключ в данном включении: имеем либо 0, либо VDC. А, я понял, кажется. Я имею либо VDC, либо падение напряжения на стабилитроне. И оба этих напряжения точно открывают мой фет.
Artem
я про свой набросок схемы. инвертор для включения нижнего p-канального транзистора скорее всего будет работать неверно.
