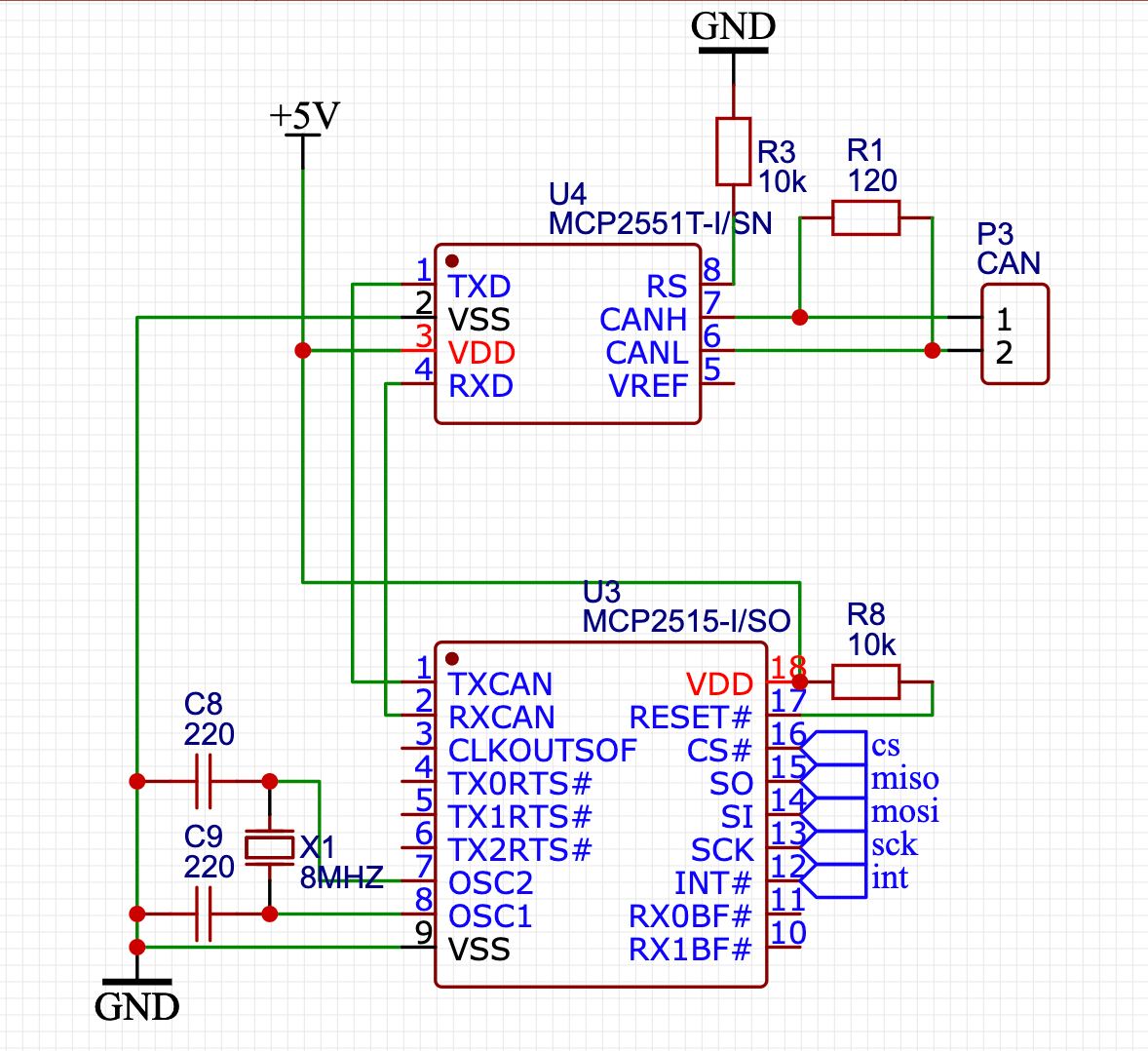

Схема стоит на raspberry pi. При подключении проводов CAN (Arduino) приходят пакеты, затем raspberry пишет предупреждение об under voltage detected и выгорает трансмиттер mcp2551. В чем может быть причина? на шине при этом 2.46 относительно земли на обоих пинах

Комментарии: 17

  1. Kaktys

    По самой can что то прилетает?

    • Roman

      да, прилетают пакеты, дальше under voltage detection и на чипе образуется точка сгоревшая между 2 и 3 пинами

      • Kaktys

        Не, я про напряжение, например вторая сторона не заземлена и через X конденсаторы выжигает

        • Roman

          там такой же чип 2551, ноги соединены напрямую, конденсаторов никаких на шине нет.

          • Kaktys

            Дело в бп, а не чипе

            • Anonim

              Да но гальванической развязки нету

            • Roman

              в блоке питания на стороне ардуины? Если шину не отсоединять, все работает стабильно. Отключил-подключил шину, включил питание ардуины - трансмиттер на малине погорел. На ардуине работает как часы.

              • Kaktys

                Где-то утечка в бп, измерь напряжение между сторонами без подключения шины

                • Roman

                  H 2.46, L 2.54. Резюки воткнуть можно запросто, да. Блок питания 12в 1а, dc-dc конвертер до 5в на импульснике 2307 по даташиту собран, там все стабильно

                  • Official

                    двухполярное напряжение , и как его использовать? Как оно может повлиять на микроконтролер и на схему вообще...? Можно ли использовать или ето уже и есть двухполярное напряжениет от акамулятора 18650? Дайте ответ, буду очень благодарен, так как в интернете всё написано, но пропустили самые азы типа все всё знают(((

                    • Kaktys

                      Проверь между ними напряжение Троллить или в анархию, не Троллить с азами тоже

                      • Roman

                        Приходит 12.2, между ними 7.23

                        • Kaktys

                          Шину отключил? И между приёмником и передатчиком когда они изолированные друг от друга

                    • Vasil

                      Двухполярное питание значит, что есть напряжение ниже нуля. Чтобы его получить, надо плюс аккумулятора к земле, а минус будет отрицательным.

  2. Kaktys

    Только H и L??
