Пытаюсь сделать рабочим(уже переделываю и схему и плату) boost который мне скинули и который долго не могли запустить. А я в силовухе - 0 без палочки. Спасите помогите, точнее посоветуйте :) Был buck-boost с 4 fet - стал async boost (техзадание тоже никто не уточнял как оказалось). Схему не считал вообще никто, на авось увеличилы номиналы от референса TI, но не прокатило. Еще и контроллер оказался дохлым, сам TI без понятия как он работает (SM72442). К сути: Нагрузка - резистивная, статическая. STM8S003 как источник PWM, тонкая регулировка напряжения-тока не требуется. Частоты с 60-200кгц держит легко, но регулировка на 200кгц грубовата (16Mhz клок таймера). Транзистор экзотический TSAN078R65 (даташит прилагаю в следующей мессаге), его поменяю на что-то другое. Индуктивность 33uH Isat ~30A Драйверы UCC27714D (4A source/sink). На выходе и входе по 5 полимеров 2.2uh, ripple для резистивной нагрузки не очень важен. В том виде как есть, 56В в 130В, на выходе 22 ома, т.е. ток 5.9 ампер - транзистор бешено греется даже на 60кгц. Я подозреваю просто транзистор слишком тяжелый для задачи и радиатор маловат. Переделываю плату полностью. Конкретные вопросы: 1)Посоветуйте транзистор "полегче", <$4 на 300В+ и 30А. (Если можно обойтись без SiC и прочего, для них нужны свои драйверы, а в нынешние времена это сложно) 2)Стоит ли параллелить мосфеты? Естественно драйвер у каждого свой. 3)Что еще можно предпринять чтобы снизить тепловыделение? Это даташит странного фета
Комментарии: 14
Kaktys
Греется скорее по другой причине, смотри что у него на затворе и истоке
Denys
Там даже по калькулятору 10-15 ватт с хвостиком (с этим транзистором), и радиаторы маловаты. Еще и даташит не смог найти на радиатор, но помоему это явно не на 10 ватт
Artur
https://www.infineon.com/cms/en/product/power/mosfet/12v-300v-n-channel-power-mosfet/ipp120n20nfd/ вот этот к примеру - сопротивление канала в 6 раз ниже, заряд затвора в 2 раза меньше
Denys
Я так понимаю если спараллелить (но транзистор все равно получше поищу) - тепловыделение не только падает, а еще и разбросано на 2 транзистора. Интересный да, правда в даташите почему-то 200В, маловато, но я поищу подобные, спасибо!
Kaktys
Да, параллелить mosfet можно без проблем
Artur
какое максимальное выходное напряжение? если 130 В, то транзистор на 200 В достаточно. Или может быть выше. параллелить можно, но и нагрузка на драйвер соответственно возрастает
Humka

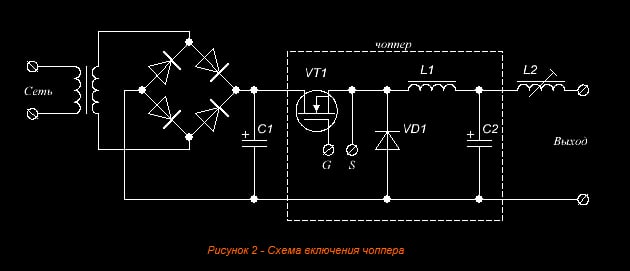

кактус, насколько критично здесь включение VT1 в положительную шину? Это ж неудобно, земля разная
Kaktys
Неудобно им управлять будет
Humka
так наоборот удобнее когда земля общая?
Kaktys
Так тут то сток висит на +, а не на массе
Denys

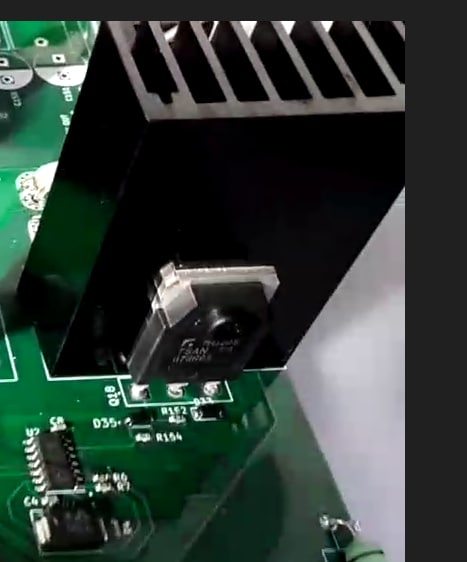

Сорри за войс и шум. Самый правый - фет, чуть левее шотки (он тоже проблема, но не такая критичная, т.к. сейчас поставил то, что было). максимум 200-230В
Denys
я естественно поставлю второй драйвер и постараюсь выравнивать по длине все дорожки, чтобы включались-выключались в одно время
Kaktys
Хотя да, у тебя ток от 56в - 14А, это чисто резистивно 5вт на транзисторе... Смотри на mouser радиаторы сходных размеров, так указан K/W
Denys
Посмотрел, там где-то 5-10C/W Что собственно я и наблюдал
