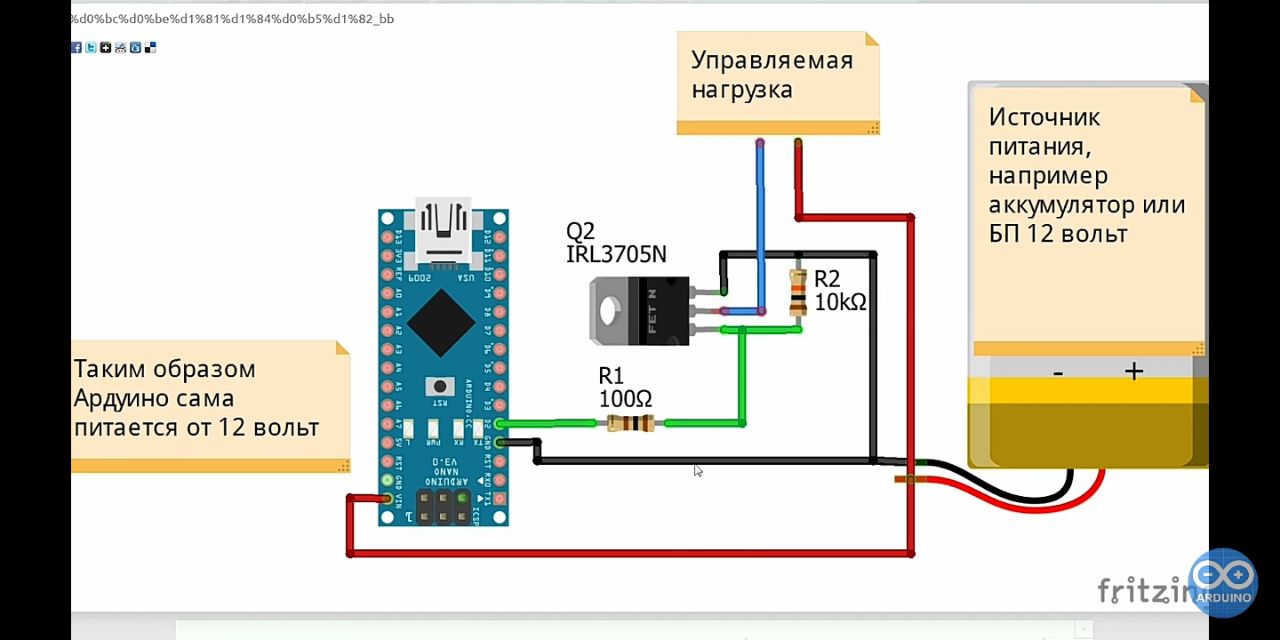

Привет всем. Хочу научиться управлять транзистором через ардуино и наткнулся на такую схему, но мало что в ней понимаю. Можете объяснить зачем тут резистор на 10 ком, и почему ардуинка не сдохнет от 12 вольт и как тут течёт ток.
Привет всем. Хочу научиться управлять транзистором через ардуино и наткнулся на такую схему, но мало что в ней понимаю. Можете объяснить зачем тут резистор на 10 ком, и почему ардуинка не сдохнет от 12 вольт и как тут течёт ток.
Комментарии: 34
Teegeron
3 из 3х вопросов можно прогуглить не напрягаясь.
Anonim
Ок. Тогда помогите составить правильный вопрос
Vipol
Не сдохнет от 12в потому что они идут на пин Vin. Этот пин подключен на вход понижающего линейного стабилизатора на плате ардуины Ему вроде можно 7-12
Teegeron
6-20
Vipol
А, жесть
Anonim
Но не желательно
Anonim
https://www.asutpp.ru/kak-rabotaet-tranzistor.html?amp
Vipol
https://alexgyver.ru/lessons/arduino-power/ тут можно почитать, почему 12 вольт
Anonim
Щас бы гайвера читать
Vipol
Ну а почему нет Это я в гугле нашёл сейчас
Anonim
Там есть про рассеиваемую мощность и закон Джоуля-Ленца? Если нет, то статью
можнолучше не читатьAnonim
А нельзя ли просто подать питание на базу Через ардуино
Anonim
В данном случае можно
Vipol
А, ну затвор, да
Vipol
R2 вроде бы зовётся подтягивающим, чтобы транзистор потом закрылся обратно А R1 возможно для того чтобы ограничить ток через базу Мб просто на всякий случай Я его предназначение не очень понимаю, пусть лучше другие скажут
Th0r
там нет базы, это мосфет. r1 - чтобы ограничить ток затвора
Anonim
Ну тогда просто подать питание на затвор Без всего этого. Только резисторы оставить на всякий пожарный
Teegeron
Ну дык у тебя из всего этого только и есть резисторы, мосфет, то, чем управляют и ИП
Anonim
И не забываем о качестве компонентов ардуйни, которая стоит дешевле микроконтроллера, установленного на ней
Teegeron
Ну, и ардуина, конечно же
Vipol
Ну у меня она от 12в работала, не подавилась
Anonim
Не репрезентативная выборка
Anonim
Я говорю о том, чтобы не подключать 12в к ардуинке
Teegeron
Бож, ну можешь не подлючать, питай ее от юсб, только соедини землю ИП и землю Нанки
Teegeron
Это сделано для того, что бы питалась вся система от одного ип. И в данном случае, ип на 12в, видимо нужно так для управления нагрузкой. И что бы не подключать арду отдельно - ее питают просто через vin
Anonim
спасибо
Dinar
Гайвер нуб - это раз (он сам об этом говорит, типа он программист, но по аппаратной части ноль). По схеме ... 100 Ом ограничивает ток затвора, но это не для того, чтобы транзистор не спалить, а регулировать крутизну фронта. Если фронт будет слишком крутым, то ток по силовому контуру будет "звенеть", то есть буду скачки и колебания. Это на высоких частотах вредное явление. То есть резистор подбирают оптимально, и индивидуально для каждой системы с помощью осциллографа. Второй момент 5В на мосфет это не серьезно. Надо больше. Резистор 10кОм выполняет две функции. Первая - не даёт открыться транзистору самопроизвольно от наводок и помех. И закрывает транзистор при отсутствии напряжения на затворе. Но 10кОм очень много, чтобы закрыть транзистор достаточно быстро. Опять же для высоких частот не подходит. Эта схема обучающая для понимания основных принципов, но в проектах так не делай
Anonim
Антиквариат - более 50 лет (более 60 по мировым стандартам) Винтаж - от 15 до 50 лет. Но признак винтажности - мода и тренд своего времени и вещь снова востребована сегодня. Раритет - обладающая ценностью для историков, культурная ценность.
Yurii
Зануда
Anonim
Ок тогда кого смотреть посоветуешь и как этот резистор на 10ком вообще работает? Как будет течь ток?
Dinar
Блин я натыкался на видео хорошее как работает мосфет. Щас не найду уже. Суть в том, что мосфет это конденсатор, который надо зарядить и разрядить. Чем быстрее тем лучше. Погугли. Там дядьки лучше объясняют чем я.
Anonim
Я это слышал Про кондик
Vasil
Никакого звона, просто чтобы не спалить выводы мк током. 5В от полевика и нагрузки зависит, для логического уровня/мелких токов за глаза. 10К туда же, включить-выключить хватит.
