Допустим, это будет 2 платки: 1) - dc-dc converter, который делает 3.3V из диапазона 2-4.2V и питает условную ардуину. 2) - зарядник. USB 5V -> 18650; Главное непонимание сейчас в том, не перекосит ли DC-DC converter, который я воткну на выход 18650 "ячейки" от того, что на те же клеммы ячейки будет присобачен зарядник, который начнёт этот аккумулятор заряжать. Ещё вопрос по теории заряда. Есть ли заряднику разница, включены ячейки 18650 последовательно или параллельно? Вопрос наверное тупой. Ну казалось бы есть, т.к. сопротивление вырастет вдвое и заряднику придётся париться сильнее для обеспечения прежнего тока, более того зарядник не сможет ориентироваться на номинальное напряжение, т.к. последовательные ячейки дадут вдвое большее напряжение (как я понимаю, зарядник периодически снимает напряжение с ячейки и измеряет напряжение, выдаваемое ячейкой и как только видит там 3.8v, то останавливает зарядку). То есть, для последовательно соединённых 18650 это должен быть совсем другой зарядник?
Комментарии: 13
Bogdan
Введи в гугле BMS и балансировка аккумуляторов
Yanis
1. Литий до 2В разряжать не надо, минимальное напряжение разряда 3В. По факту после 3,5В в нём почти нет энергии. Поэтому достаточно линейного стабилизатора. 2. Максимум зарядник не прекратит заряд из за потребления тока нагрузкой, не страшно. На этом уровне понимания можно об этом не беспокоиться. 3. Только параллельно, последовательно другая история и тут так не надо.
Bogdan
Готовые платы уже есть. Называется павербанк На каждый литий есть даташит в котором напряжение разряда от 2.5 вольт в тяжелом случае. Норма 2.8 минимальный порог
Pavel
Обычный павербанк даёт 5V, а у меня ядро проца хочет 3.3V. Конвертить из 18650 в 5V в павербанке и из 5V потом в 3.3V слишком расточительно. Учитывая, что я хочу выжать из 21700 ячеек максимум дней работы.
Official
Сам повербанк сконвертирует 5в на выходе. Потом просто ams1117 на 3.3 бери и будет гуд)
Bogdan
Был пример про всякие там ардуинки, поэтому и написал. Тогда аккум, зарядник импульсный и понижайка импульсная типа mini360. Если хочется выжать максимум
Yanis

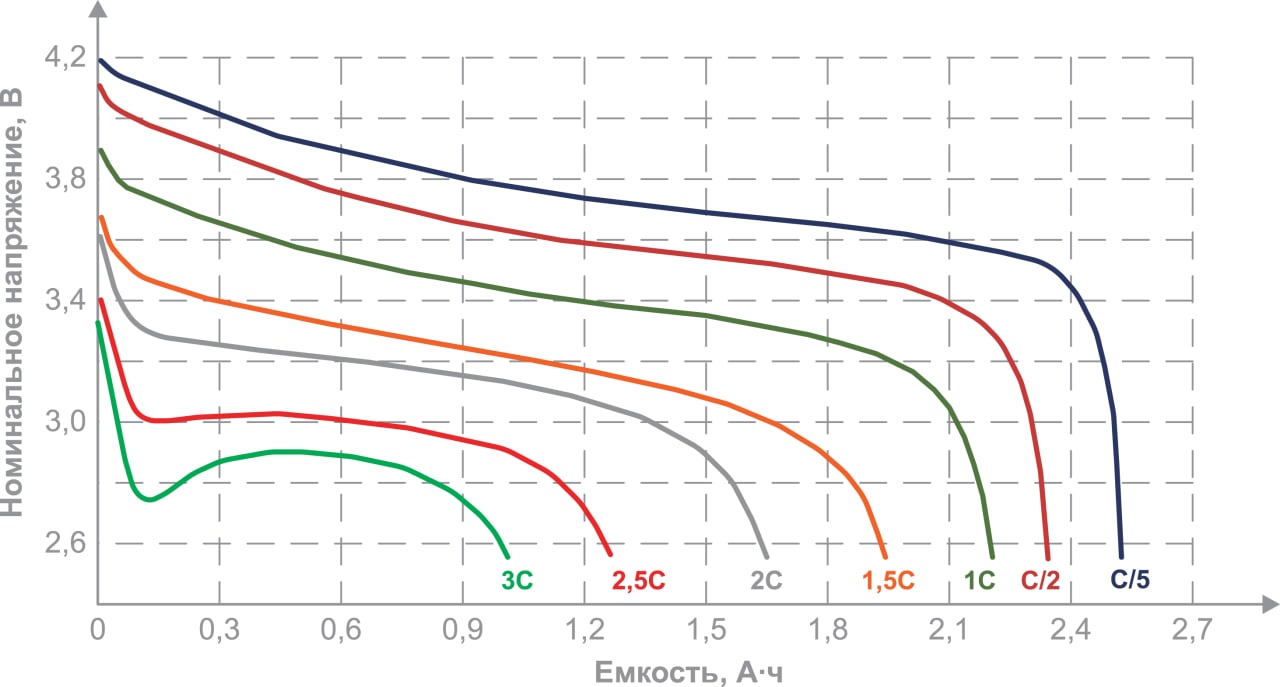

Тяжёлый случай другая история. Если например разряжать С/2, что там ещё выжимать после, окей 3,4В? Учитывая, что для этого надо будет делать повышающее-понижающий преобразователь.
Bogdan
Если применить 2s аккумулятор как нормальные люди, ничего повышающе-понижающего не нужно. Для микроконтроллера в спящем режиме допустим, который делает замеры с логом на сд карту получится выиграть несколько часов. Поэтому всё зависит от цели и потребителя
Yanis
Среднее напряжение одной банки при разряде до 3,4В будет около 3,7В. КПД = 3,3/3,7 = 89%. Сколько даст DC-DC от 2S в 3,3В? И какой будет собственный ток потребления DC-DC когда он будет питать спящий мк?
Bogdan
А чё, высокочастотные преобразователи с низким потреблением в режиме покоя не придумали ещё? Человек написал, что нужно выжать максимум, ему предложили вариант. Платы защиты работают до 2.8. те же tp4056 с защитой. С фигале ты от меня хочешь? Считаешь свою точку зрения правильно, оставайся при ней. Мне этого всего не нужно
Andrej
линейник нужен с малым падение.
Yanis
Да, не уточнил
Andrej
ибо обычные это 1.2в падения
