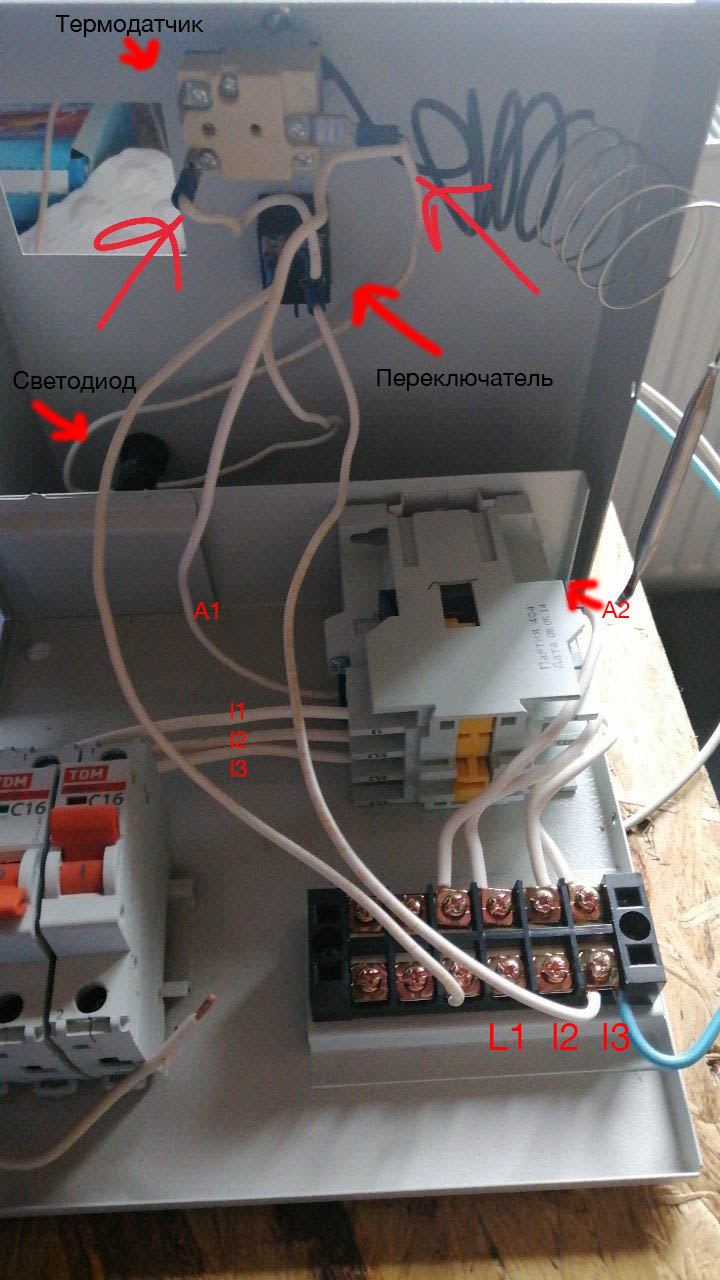

товарищи, так и не получилось разобраться, а коротить не хочется. В итоге получается что 3 последние контакта уходят в 1-2-3 линии контактора. И и з контактора уходят в автоматы, соответственно последние 3 клемы подаем фазу. На последнем контакте (3) подцеплен провод с кнопки (переключателя). При включении (переключателя) фаза идет дальше в 2 направления. Первое - на левый нижний контакт термодатчика, второе - делится еще на 2 - 1 - через индикатор на правый контакт термодатчика 2 - на левую клему и далее в А2 контактора. Из А1 контактора выходит на тот же правый контакт датчика. В итоге при включении кнопки фаза есть на всех ногах переключателя (что логично) на левой нижней и правой ногах термодатчика и в А1 и в А2 контактора. Сам термодатчик при срабатывании подает фазу на левую верхнюю ногу и тогда фаза есть на всех 3-х ногах термодатчика.
Комментарии: 10
Anonim
Насколько видно по фото, у вас "переключатель" коммутирует и фазу и ноль. По крайней мере так должно быть.
Anonim
Переключатель (кнопка квл/выкл) соединяет низ и верх и на всех 4 ногах получается фаза
Anonim
Всё правильно. Индикатор показывает включенное состояние контактора. А вот так не должно быть. В переключателе две половины, одна коммутирует фазу, другая ноль.
