Ещё раз спрошу для ясности. Хочу портативно запитать 3.3V электронику. Источник широкораспространённый - ячейка или несколько таковых (для повышения ёмкости). Соединённые в параллель или последовательно - пока не понимаю. Не понимаю потому, что одна банка вроде бы может ходить от 2.5 до 4.2 и тут непонятно понижать её или повышать. Нужно что-то сложное. То есть, какой-то сложный понижайка-повышайка, который работает то туда, то сюда. Тут я хотел строить схему так: всегда повышать до 5V с помощью mt3608, а потом со стабильных 5V понижать до 3.3v, но это потеря 6% кпд один раз и 6% кпд второй раз. Последовательные банки позволят иметь всегда строго БОЛЬШЕ 3.3V на банках и обойтись одной лишь понижайкой. Но последовательно - нужен балансер (BMS). Но в этом случае я не понимаю как это заряжать. Видел балансиры, которые умеют вроде заряжать, но на них никакой индикации, т.е. как будто они не контролируют процесс заряда. Параллельно - верно ли, что просто так воткнуть 3 параллельных банки на выход tp4056 будет не айс, т.к. чуть разное состояние банок будет приводить к чему-то плохому?
Комментарии: 13
Sanchez
Да смысла нет. Там на 3.5 вольтах останется 5% емкости, когда линейник отрубится ( а если лдо то еще меньше)
Pavel
А можно пояснить что такое линейник?
Sanchez
7805 и тому подобное. Есть подороже с малым падением, чьоб от 3.4 еще работали Нагрузка то какая? Мелкоконтроллеры до пары вольт будут работать, если не лезть в периферию
Pavel
Нагрузка всё время - 1...20ma или даже deep sleep на микроамперах, но периодически будет просыпаться wi-fi и жрать до 500ma
Sanchez
Ну и поставь поламперный линейник. КПД можешь сам посчитать, на таких падениях импульсник даст в среднем какие-то проценты экономии. Но если деньги\место есть то можно через сепик запитывать вайфай а в дежурном режиме ждать на лдо.
Pavel
Я тупой. Электроникой занимаюсь вторую неделю. Про деньги/место/сепик/ЛДО не понял.
Sanchez
Загугли что такое sepic и все вопросы про повышать до 5 и понижать обратно отпадут
Pavel
https://en.wikipedia.org/wiki/Single-ended_primary-inductor_converter Ок спасибо.
Thorn
есть целая серия buck-boost https://www.ti.com/product/TPS63000 как раз для таких целей и у MPS есть совместимые
Yanis

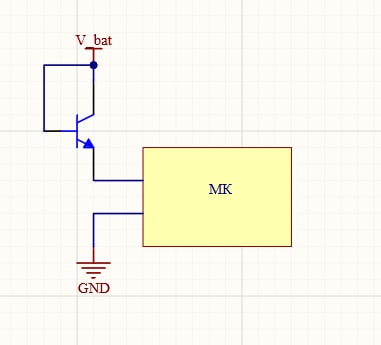

Ещё вариант, из рубрики вредных советов. Берём NPN транзистор на 1А, подключаем МК через него сразу к батарее и всё. На нём будет падать около 0,5В, у ESP рабочее 3,6В, максимально допустимое наверно как у STM 4В. В такой схеме во время сна при минимальном потреблении на МК будет наверно около 3,8В, что в целом пойдёт. Если надо сделать одно устройство, да ещё и себе то самый раз.
Alex
Раз уж транзистор ставить, то почему бы полноценный эмиттерный повторитель не сделать, выставив на базе 3.35В условных стабилитроном?) И получится в итоге практически тот самый ldo, от которого всё и началось
Yanis
У него будет большой собственный ток потребления и большее падение под нагрузкой. А нам же надо спать и ничего не есть.
Alex
А, поняль, там же сон, да
