Комментарии: 20

1. Vasil

   • 16.12 2021 17:49:50

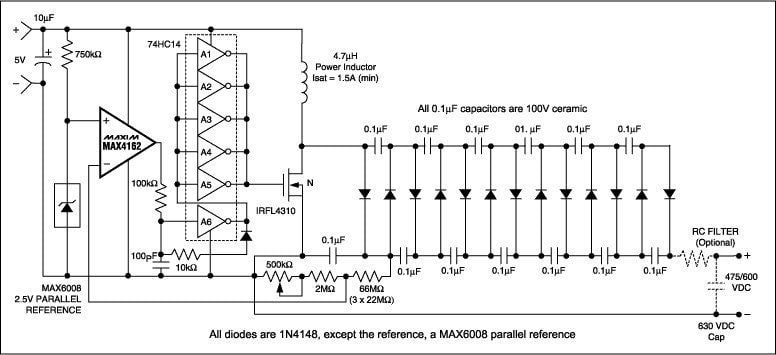

   Компоненты согласно рефу стоят? Если оставить, условно, два кондёра умножающих, ситуация лучше? Источник в защиту не уходит?

2. Firelander

   • 16.12 2021 17:50:42

   на выходе операционника сколько? скорее всего генерация не заводится. Может компоненты не те. Что за диод стоит например

   • Ihornesterov

     • 16.12 2021 17:54:56

     Проблема тут в другом,у меня есть рабочая такая схема собранная,с також же разводкой и прочим,только та работает,а новая нет)

     • Firelander

       • 16.12 2021 17:56:10

       какой-то косяк. Сопля, номинал компонента не тот. Все может быть вместо 100 пик сто нан кондер

       • Vasil

         • 16.12 2021 17:57:05

         Можно от внешнего генератора поногодрыгать полевиком, только аккуратно (норм частота и малый цикл заполненности. Посмотреть, растёт ли напряжение на выходе и так далее.

         • Ihornesterov

           • 16.12 2021 17:59:22

           Таким моменты исключены,ибо занимаюсь ею уже неделю ,сравнил все с оригиналом,грешу на то что какойто компонент подделка,просто хотелось бы понять какой,к сожалению пробовать покомпонентно менять с рабочей нехочу,ибо нехочу провтыкать и рабочую) Ну буду пробовать завтра, впринципе разумно

           • Thorn

             • 16.12 2021 18:01:43

             так импульсы в схеме в принципе есть?

             • Ihornesterov

               • 16.12 2021 18:03:24

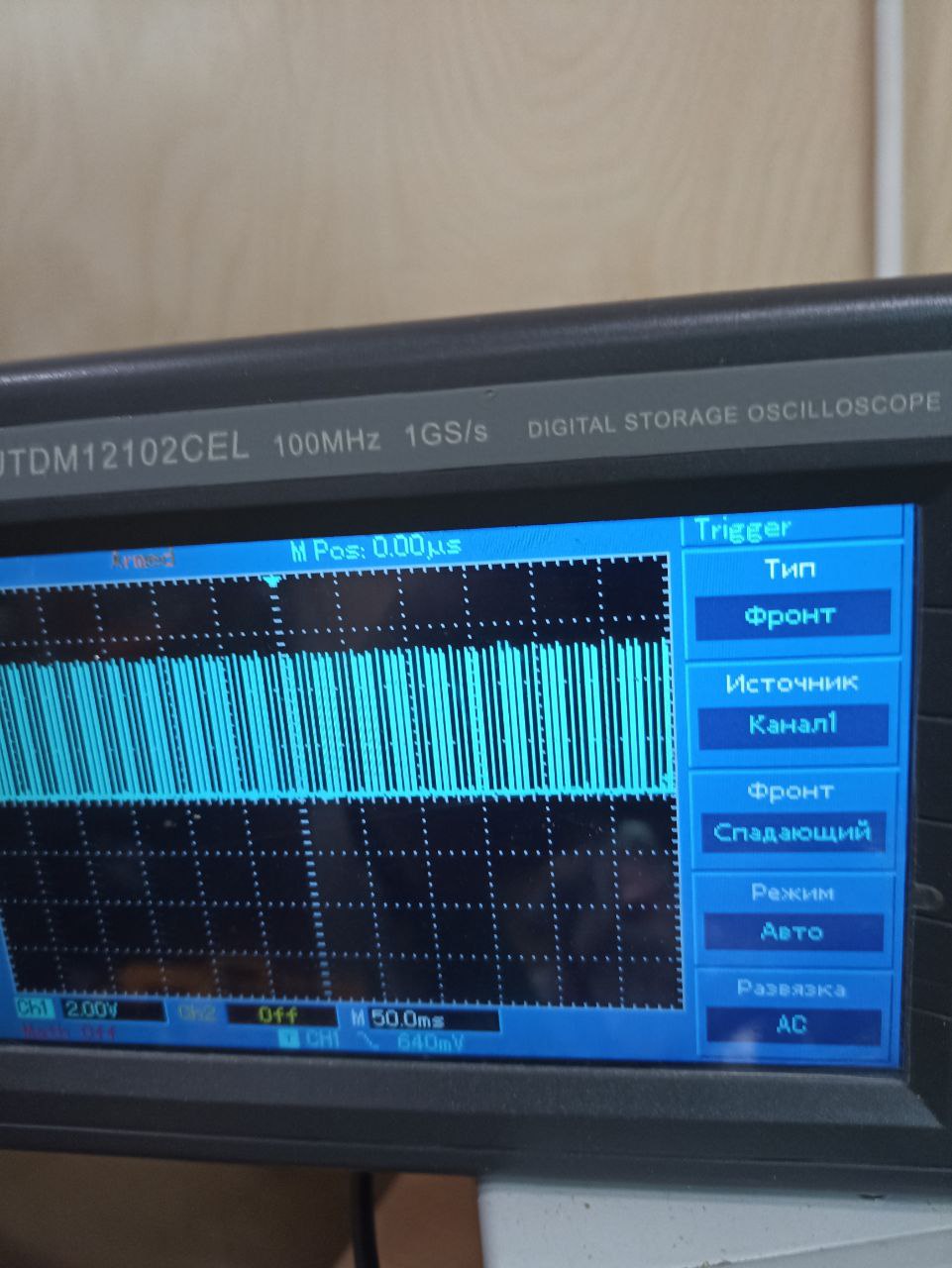

               Импульсы есть,замерял на управляющем транзистором выводе,форма прямоугольник,частота 1кГц,длительность импульса примерно 5мс

               • Humka

                 • 16.12 2021 18:03:49

                 Как-то овердохрена

                 • Ihornesterov

                   • 16.12 2021 18:04:36

                   Вот именно,на рабочем оно намного меньше там фигачит,хотя форма такая же



                   • Humka

                     • 16.12 2021 18:04:53

                     Ну значит проблема в генераторе

               • Firelander

                 • 16.12 2021 18:04:03

                 5 миллисекунд или 5 микросекунд?

           • Firelander

             • 16.12 2021 18:02:11

             так на выходе операционника сколько? подтянуть вручную, отпаяв от опера, проверить есть ли генерация осциллом

3. Yanis

   • 16.12 2021 18:48:55

   Parallel reference это TL431? Ему маловато тока будет от 750кОм

   • Ihornesterov

     • 16.12 2021 19:06:47

     Там стоит резистор 4к7 у меня

     • Humka

       • 16.12 2021 19:08:18

       Нет не тл, там прецензионный слаботочный Даже маркировка на схеме указана, на что можно обратить внимание
