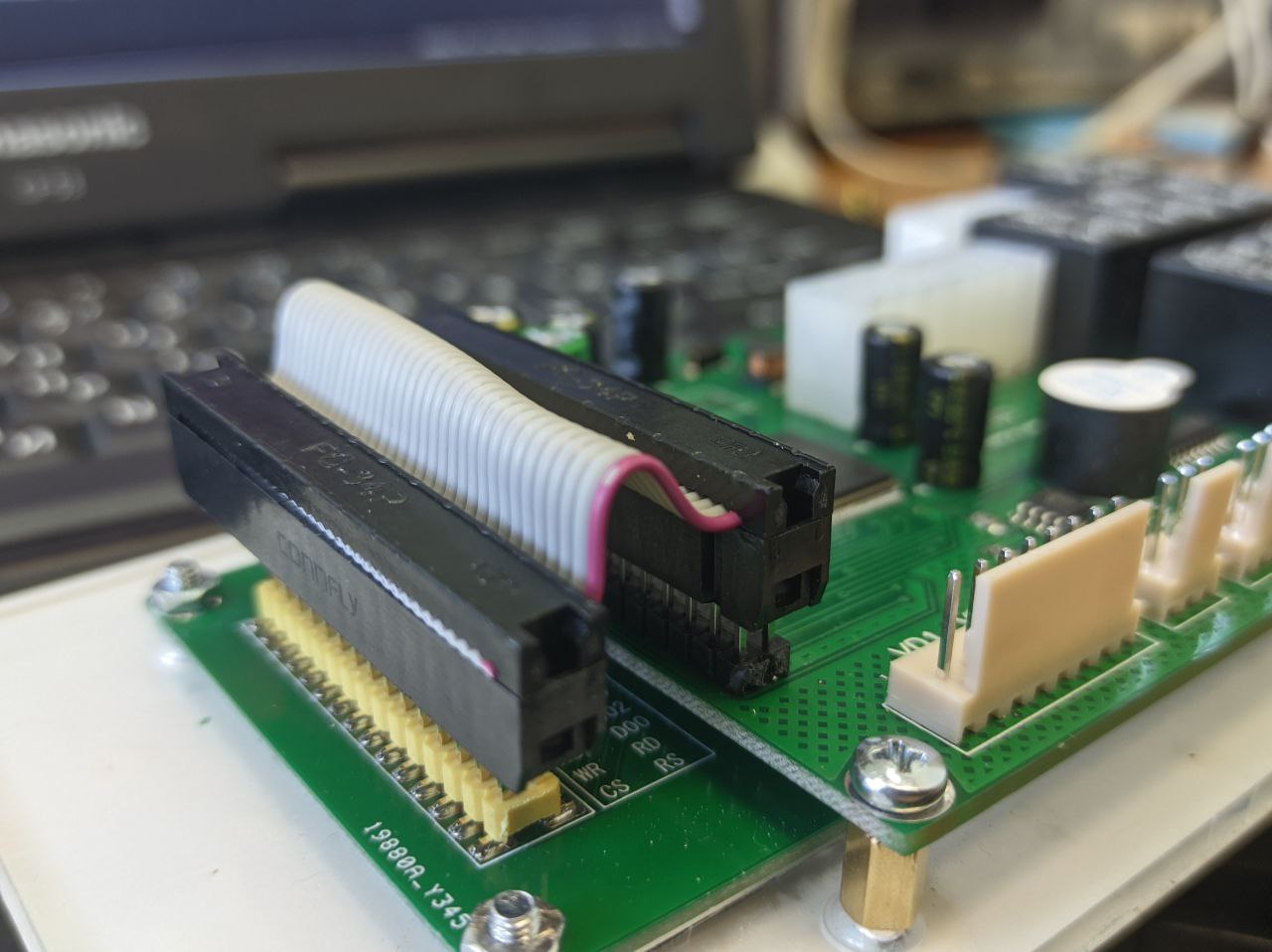

Доброе утро всем! Подскажите, как бы закоммутировать платы не используя обжимной шлейф? Со временем в нем начинает пропадать контакт. Я рассматривал вариант переходной платки с двухрядной pld розеткой, но увы все розетки которые нашел - одной высоты (6,8мм) и со стороны основной платы (та которая выше) переходную платку к штырям придется паять. Возможно есть более удобные решения?
Комментарии: 13
Sanchez
Не меняя дизайна плат?
Aleksandr
Не меняя - их делает сторонний производитель
Bulochka
flex pcb о чем-то говорит?.... тот же шлейф, только в профиль, но - это всё же плата)
Aleksandr
Интересно. Надо посмотреть какие на них расценки.
Nikolay
Закажи платку которая будет шириной чуть больше расстояния между разъемами. Со стороны желтого - паяешь розетку, надеваешь отверстиями на черный и запаиваешь.
Yanis
Возможно комбинацией вот таких получится. если на разные стороны переходной платы поставить
Artur
Разборность нужна? Если нет - припаяться монтажным проводом прямо к штырям и зафиксировать термоусадкой.
Yanis

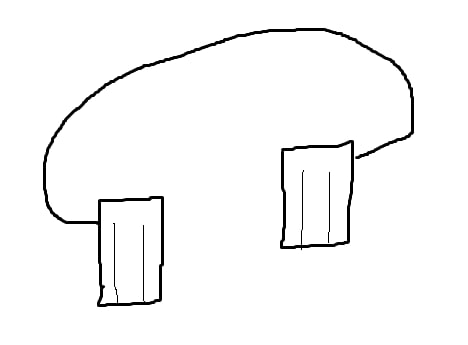

Может шлейф теряет контакт из большого перегиба и нагрузки? Если вот так сделать? Обычно они не плохо работают.
Aleksandr
Конечно нужна - должна быть возможность модульной замены дисплея и контроллера. Скорее всего гибкая плата-шлейф - оптимальное решение, если конечно она не стоит очень дорого. У нас влажная теплая среда эксплуатации, плата со снимков - от парового автоклава. От обжимок хотим отойти, как и от разъемов типа HU-3.
Nikolay
Ну тут или модульная замена с разъемами или монолитность без разъемов.
Artur
Тогда есть наборные разъемы с тем же шагом и отдельными контактами с обжимом на провод. Тоже обжим, но контакт надежнее чем со шлейфом
