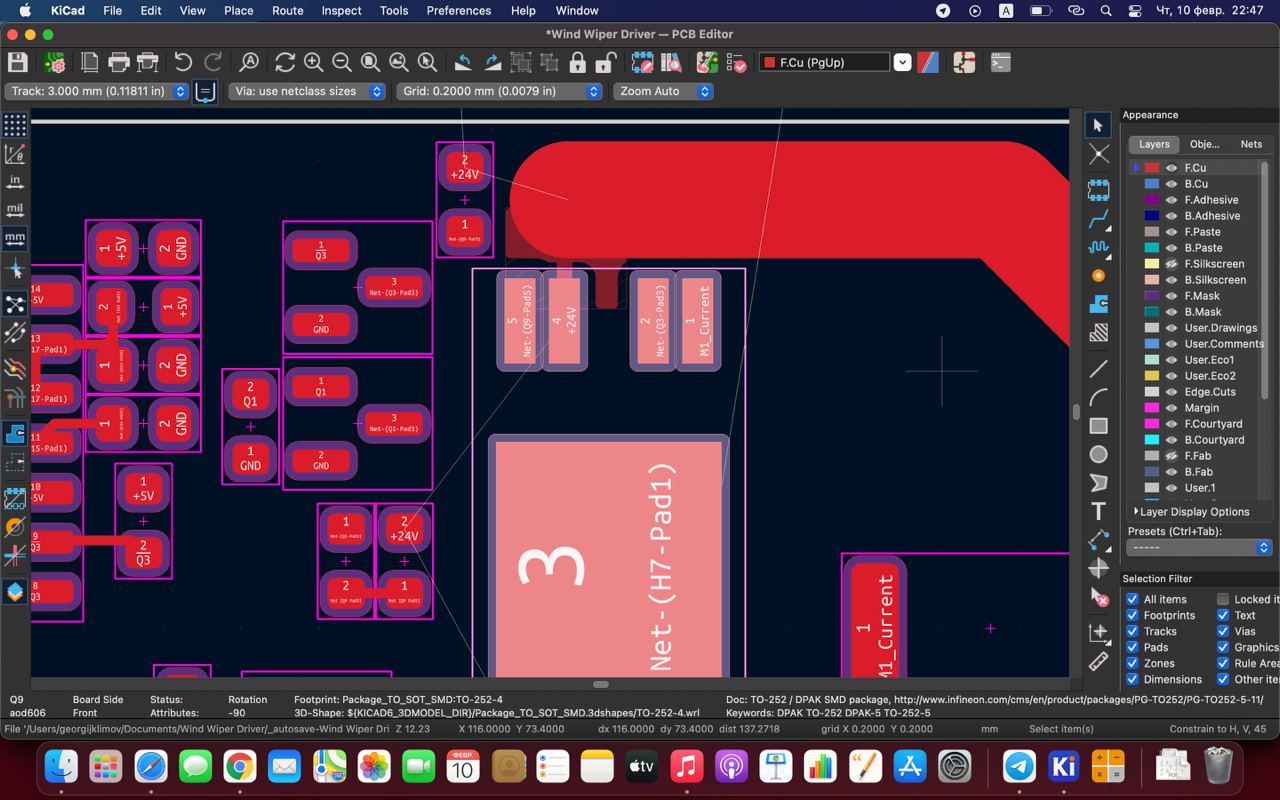

Всем привет! Развожу печатную плату. Есть силовой транзистор, у которого ширина футпринта ножки и расстояние до соседней ножки меньше , чем допустимая толщина дорожки. Как можно поступить в такой ситуации?
Комментарии: 25
Firelander
Менять либо деталь либо техпроцесс, тут чудес не бывает
Bulochka
а я вот не понял причем тут толщина дорожки.... думаю проблема скорей в настройке минимальных отступов, а не в футпринтах и толщине дорожек
Yanis
Что за транзистор и как выглядит футпринт?
Nikolay
Если проблема в том что ширина дорожки не подходит под протекаемый ток - или увеличивать толщину фольги или напаивать на дорожку дополнительный проводник.
Georgiy
Транзистор AOD606, расчетный ток 7А в пике, у транзистора допустимый ток больше. Толщина дорожки получилась 3 мм
Anonim
Доброго дня. Подскажите, цифровой резистор при запуске с крайнего какого то положения сопротивления ж выдает? не запоминает положение до выключения питания?
Byte
От модели зависит. Есть с памятью, есть с крайнего, есть с середины…
Anonim
X9c103s , с памятью не подскажешь?
Bulochka
дал одну рыбу - готовь еще 2)
Nikolay
Плата односторонняя?
Bulochka
подозреваю что в даташите есть пример разводки платы, как раз для таких ситуаций что примерно может означать - нет красивому дизайну, да продуманному
Georgiy
двухсторонняя. Предлагаете снизу и сверху?
Nikolay
Да, +переходными отверстиями прошить. Я так делал силовую часть платы. Или как вариант заказать с бОльшей толщиной фольги.
Yanis
От пада вести дорожку с его ширину, потом расширить как место появится. Участок будет короткий и большого сопротивления и нагрева не добавит
Yanis
Или нарисовать полигон нужной формы, пад будет подключён к нему с 3 сторон
