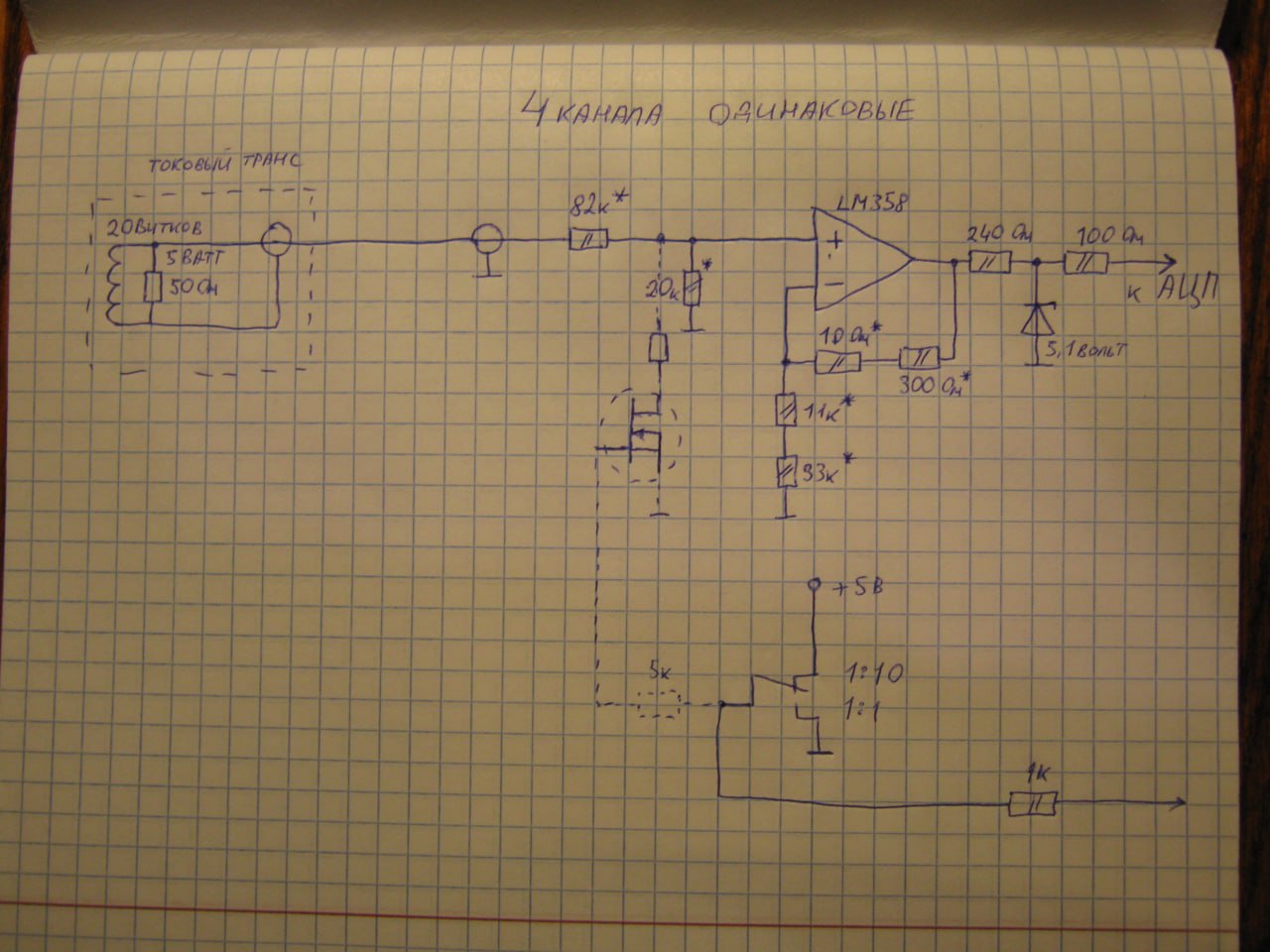

Добрый вечер! Подскажите, пожалуйста. Подаю на вход схемы напряжение от 0.5В до 4.5В смотрю показания АЦП stm32. Получается не линейная зависимость. Надо резисторы подбирать? Сильно другую? Может подскажите какую взять за пример?
Добрый вечер! Подскажите, пожалуйста. Подаю на вход схемы напряжение от 0.5В до 4.5В смотрю показания АЦП stm32. Получается не линейная зависимость. Надо резисторы подбирать? Сильно другую? Может подскажите какую взять за пример?
Комментарии: 11
Aleksey
https://old.mospolytech.ru/index.php?id=2229 Там есть формулы
Nikolay
Напряжение питания операционника какое?
Oleg
5В Напряжение постоянное. Осциллографом смотрел разные сигналы подавал не заметил ни линейности.
Aleksey
вот на сколько помню рабочая с делением 1 к 10
Aleksey
мало
Artem
А сколько считаешь надо?)
Nikolay
У тебя на выходе стабилитрон на 3В. Конечно будет нелинейность дикая.
Artem
По оси х выходное напряжение в вольтах, а по У напряжение в вольтах с ацп?
Oleg
По оси х в единицах от 0...4096, а по оси У в вольтах. Как раз хотел коэффициент понять пересчёта.
Artem
А закон ома там есть? Эм, там же дробные числа Просто не могу понять нормально график. Что по осям изображено
Nikolay
В Excel на графике можно построить линию тренда (линейную зависимость) и вывести коэффициент достоверности аппроксимации. Этот коэффициент показывает насколько линеен график. Но я бы советовал запитать операционник от 3.3В и выкинуть стабилитрон. Включить его по схеме повторителя а делитель R42-R44 рассчитать чтобы на входе было не более 3.3В.
