Комментарии: 16

1. Yan

   • 29.05 2022 17:08:11

   Может сначала описать задачу?

   • Syrovatnikov

     • 29.05 2022 17:13:51

     Хочу сделать велосипед: жалкое подобие ЛБП. Сначала dc-dc buck-boost, после него LDOошкой снять ~0.5 В и получить стабильное напряжение. Входное напряжение 5-36В выходное 0-32В ток 5А. Все под stm32 управляется, buck-boost тоже на базе stm32 HRPWM. Линейный стаб регулировать встроенными ЦАПами(если компенсационный на ОУ выбирать)

     • Yan

       • 29.05 2022 17:17:23

       А зачем такой огород? Просто забаться на ровном месте?

       • Syrovatnikov

         • 29.05 2022 17:26:12

         Почему огород? Отвечая на второй вопрос, скорее да) Хочу на тайп-си сделать лбп - зарядку(buck-boost на H мосте)

     • Artem

       • 29.05 2022 18:43:44

       Для полосы пропускания 200кгц, придётся делать fs у ацп минимум 2МГц, а там ещё надо регулятор считать, и заниматься другими делами. Проц не успеет

       • Syrovatnikov

         • 29.05 2022 18:45:06

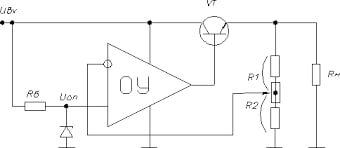

         Я через ЦАП чисто опорку выставлять хочу с компенсацией ОУ, например. 200 кГц, это я с запасом взял) Пульсации с buck-boost расчитываю в районе 1 процента

         • Artem

           • 29.05 2022 18:46:14

           Ну так и делают обычно. Не понял, что вы имеете в виду под компенсацией оу

           • Syrovatnikov

             • 29.05 2022 18:46:41

             Видимо неправильно понял, вы про buck-boost?



             • Artem

               • 29.05 2022 18:47:09

               Я про часть с линейным стабом

     • Danil

       • 30.05 2022 05:39:00

       0,5 В падения на LDO не хватит для компенсации пульсаций и просадки буста при изменении нагрузки. Я бы закладывал 2-3 В падения на транзисторе

       • Syrovatnikov

         • 30.05 2022 06:14:48

         Хочу сделать компактненько все. Почему не хватит? Конденсатор на выходе буста правильно подобранный при высокой частоте все скушает. Или я чего-то не знаю?

2. Artem

   • 30.05 2022 06:16:01

   А что вы хотите питать от этого бп?

   • Syrovatnikov

     • 30.05 2022 06:20:16

     Вопрос немного странный) От девбоардов до моторов(с точки зрения пульсаций ничего хуже не придумал)). Линейный на выходе планирую что можно будет отключать для повышения КПД.

     • Artem

       • 30.05 2022 06:25:54

       Меня смущает требование по быстроте реакции контура стабилизации напряжения на лдо. Для таких задач и килогерца хватит. Надо только сделать быструю защиту от превышения тока А лучше ещё и настраиваемую скорость реакции этой защиты И советую подумать о схеме, которая могла бы рассеивать мощность, входящую в бп от движка при рекуперации И токи измерять по плюсу питания в обе стороны)

       • Syrovatnikov

         • 30.05 2022 06:28:29

         Хех) В любом случае в ЛБП есть схема рассеивания) Как напряжение понижать иначе?)

         • Artem

           • 30.05 2022 06:30:04

           В каком лбп есть схема рассеивания?)
