Народ, всем привет) Нужна помощь, сделал плату, которая будет устанавливаться в металлический корпус, плата довольно сильно греется, нужен какой-то недорогой герметик, который равномерно распределит тепло и передаст на корпус, пока смотрю в сторону обычного нейтрального силиконового герметика, но не знаю, как у него с теплопроводностью и как он будет воздействовать на плату Корпус закрытый, но не герметичный
Комментарии: 25
Yan
Ну, очевидно, что греется не плата, а какие-то элементы на ней. Может нормально закрепить их на радиаторах или через термоинтерфейс к корпусу?
Anonim
А что там у тебя греется? Поди линейников напихал?
Nnn
Линейники sot-223, транзисторы to-220, резисторы смд, дроссель смд, микросхема дс-дс мелкая смд, монтаж плотный, корпус мелкий) Радиаторы не влезут
Minato
корпус мелкий - заливай всё термопастой
Nnn
Поползет через щели, потом ещё и высохнет, да и дорого все термопастой заливать. Греется не то чтобы сильно, но без всего внутри будет духовка
Minato
Ну сделай свою термопасту смешав силикон и алюмину - белый песок
Yanis
Вентилятор?
Anonim
Теплопроводящий герметик, либо термоклей. Теплопроводность у них как у начальных термопаст 1-2w м/K
Minato
У обычных термосоплей для рукоделия те же 0.2 вт\мк
Nnn
Корпус размером с пачку сигарет Некоторые мелкие элементы могут наргеться довольно сильно, боюсь как бы не потекли Не хотелось бы изменение свойств от нашрева Какой? Надо сделать небольшую партию, себестоимость одного около косяря, специализированные герметики стоят дорого
Vasil
Автогерметик скз неплох должен быть. Ещё термпопрокладки есть, елси там пара мм и меньше
Nnn
Высота везде разная, надо заливать, слышал ещё про герметики прокладки, которые через время вулканизуются, но про нужные мне свойства у них тоже не написано
Yan
возьми толстые термопрокладки Keratherm, Laird да любые
Nnn
Монтаж плотный, некоторые элементы находятся над другими)
Minato
Герметик как минимум в 10 раз хуже термопасты. И в 1000 раз хуже алюминия. Расчитывай передачу тепла, разницу температур Например герметик 0.2 вт\мк при разнице 50 К (=разница 50*С), площади 0.01 м * 0.01 м и дистанции переноса тепла 0.1м передаваться будет: 50 * 0.01 * 0.01 \ 0.1 = 0.05 вт тепла. Мало Термопаста 2 вт\мк алюминий 200 вт\мк
Hardegor
приклеить к элементам термопары и измерить температуру обычным тестером, а потом думать - может быть это их нормальная рабочая температура
Yanis

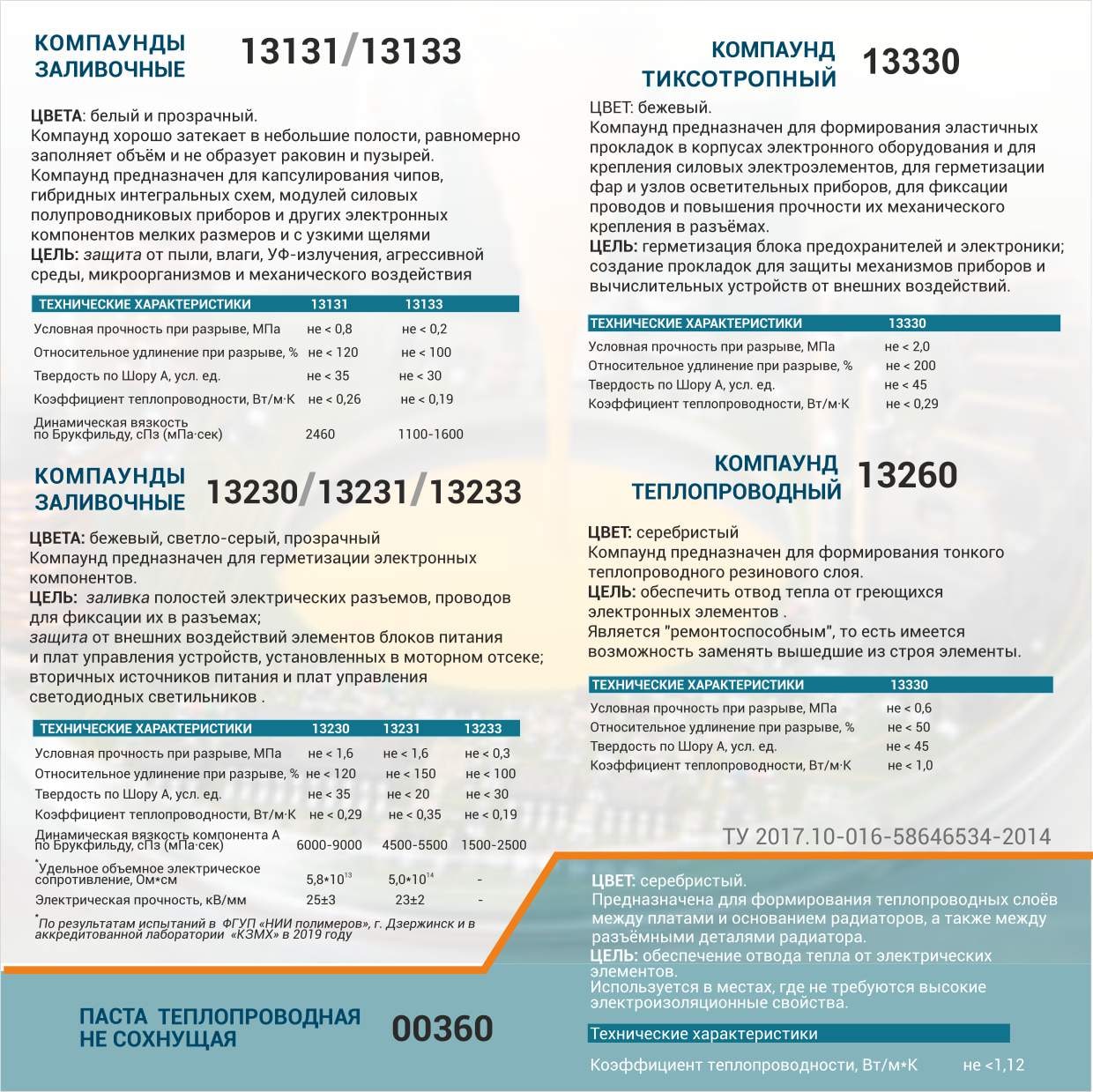

У этих ребят https://www.kzmh.ru/silikonovye-kompaundy.html есть теплопроводный компаунд, как раз под задачу
Nnn
Спасибо большое, их не находил, обязательно изучу
Fail
Добрый день, посоветуйте пожалуйста САПР для проектирования и оформленя чертежей внутриблочных жгутов и кабелей
Yan
Eplan?
El84
сам такой
Yan
Компас Оборудование: Кабели и жгуты
Yanis
В соседнем чате такой советовали https://t.me/embedoka/120
Anonim
Ух красиво
Fail
Спасибо, гляну
