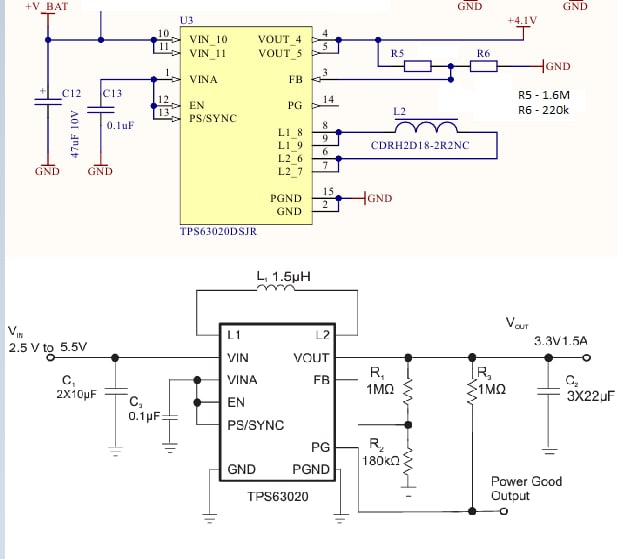

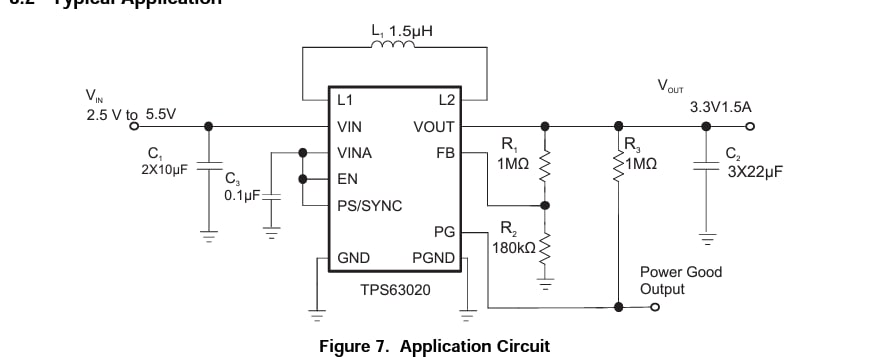

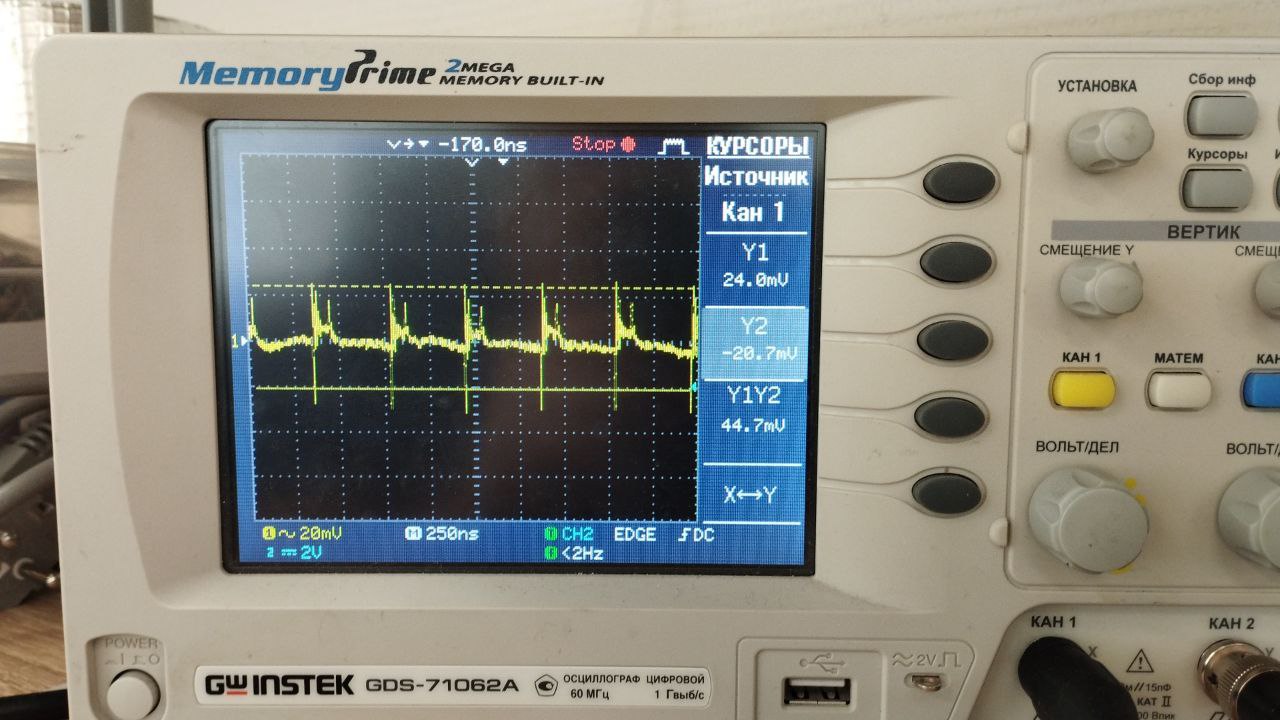

всем привет, кто работал с TPS63020? схема по дш. заявлен ток потребления без нагрузки 15 мка, а у меня 10 мА. Единственное, что я вместо керамики 22мкф * 3 (нет в наличии пока) танталы поставил и дроссель 2,2 мкгн вместо 1. Может кто то подсказать ,что может не так быть?
Комментарии: 32
Magistrdev
Просто интересно, а чем мерите ток потребления?
Fedor
Есть решение мерять на шунте 1кОм зашунтированном встречными диодами шоттки
Roman

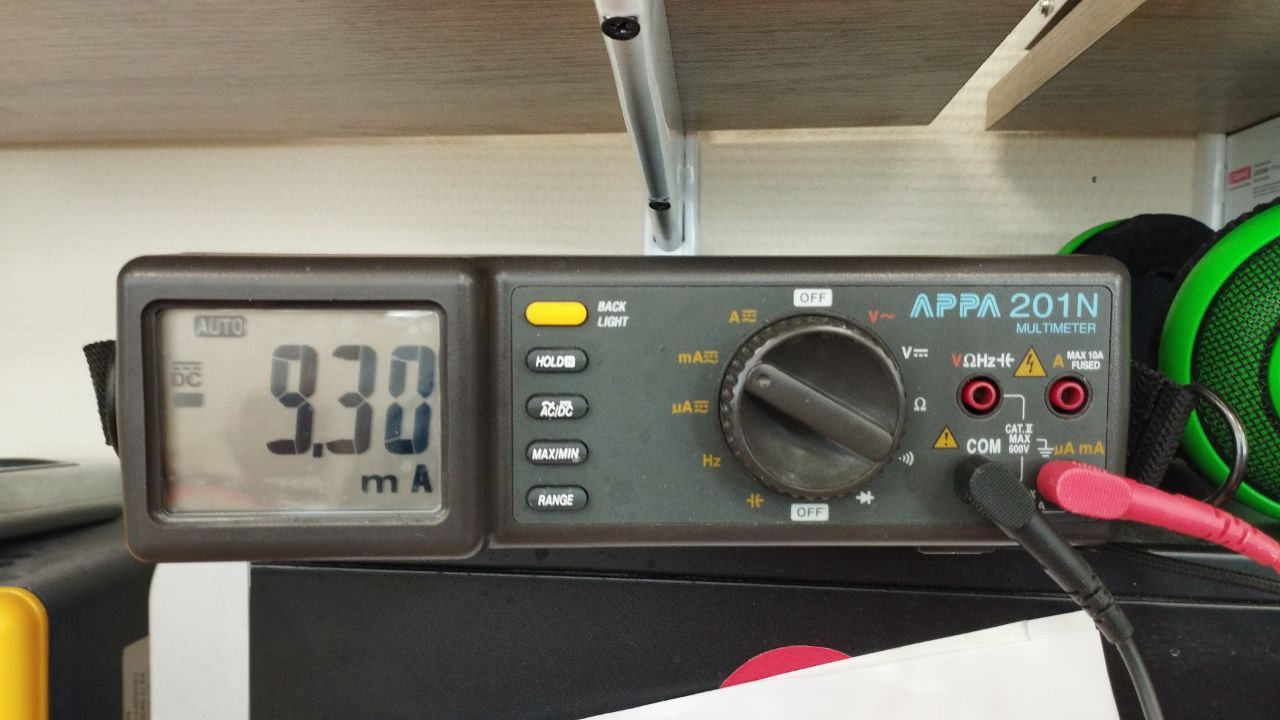

Мультиметр.
Sergey

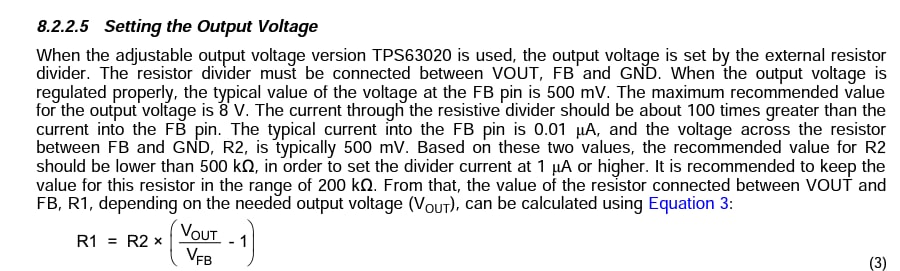

делитель в цепи FB большего сопротивления
Roman
Там советуют по до от 200 до 500 к резистор нижний, верхний у меня 1.6 М, низ 220
Sergey
ток через ваш делитель меньше чем в референсной схеме
Vladimir
Керамика в 22 микроФарада???
Roman
По до да.
Anonim
Бывает и по 100
Vladimir
Кирпич, обмотанный фольгой (типа обкладки)? ))
Anonim
Там просто керамика с огромной диэлектрической проницаемостью используется
Anonim
может сама микруха от дядюшки Ляо
Roman
У меня отдельно не выведен, сделал по до, на землю через киндер, но при подачи ноля на них, ток сильно не упал Есть такое подозренте
Anonim
а выход отключился ? при EN=0
Roman
Примерно так же Да
Anonim
получается кто то при нуле на выходе .. ШИМка задушена .. и ток остаётся 10 ма ?
Vladimir
вот что-то мне подсказывает, что все дело в этом "примерно"... Есть возможность собрать по референсу и проверить?
Anonim
https://www.chipdip.ru/product/grm31cr60j107m
Vladimir
в ДШ обычно есть референс печатки для подобных преобразователей. По ней собрано или переразводка?
Vladimir
6,3 вольта... хм... на 5тивольтовом выходе такое проживет относительно недолго. ... и открылся секрет "запрограммированного старения" электроники.
Roman
Непонятно. Там ещё ps и vina сидят. Сперва попробую сменить киндеры
Roman
в общем заменил танталы на керамику, заменил дроссель на 1 мкгн, ток 10 ма.
Anonim
Ну такое дело в обвязку процессоров на материнках современных ставят, там вольта полтора от силы
Igor
А если ещë посмотреть что за диэлектрик X5R то вообще наступит прозрение
Vladimir
это тот у которого характеристики "... примерно вот столько, но это не точно"? ))
Anonim
возможно большая индуктивность дросселя на частоте работы .. заставляет схему регулятора дольше держать открытый ключ
Roman
Возможно. Возможно, поеду щас за 1 мкгн, но думаю, что не сильно поможет.
Anonim
тантал зашунтировать керамикой ? не ?
Roman
Пробовал, 4 по 10 мкФ ставил еще
Anonim
а без тантала ? только керамику?
Aleksey
Там ток в режиме покоя должен быть только исходя из резистивного делителя на выходе. Конкретно эту микруху не использовал но у меня куча других TPS применяется в схемах. Посмотрите в мануале точно вывод FB можно оставлять висящим в воздухе или это просто так на схеме линии не видать
Magistrdev
IOUT = 0 mA, VEN = VIN = VINA = 3.6 V, VOUT = 3.3 V Вот это условие выполняется? Или я неправильно в даташит смотрю
