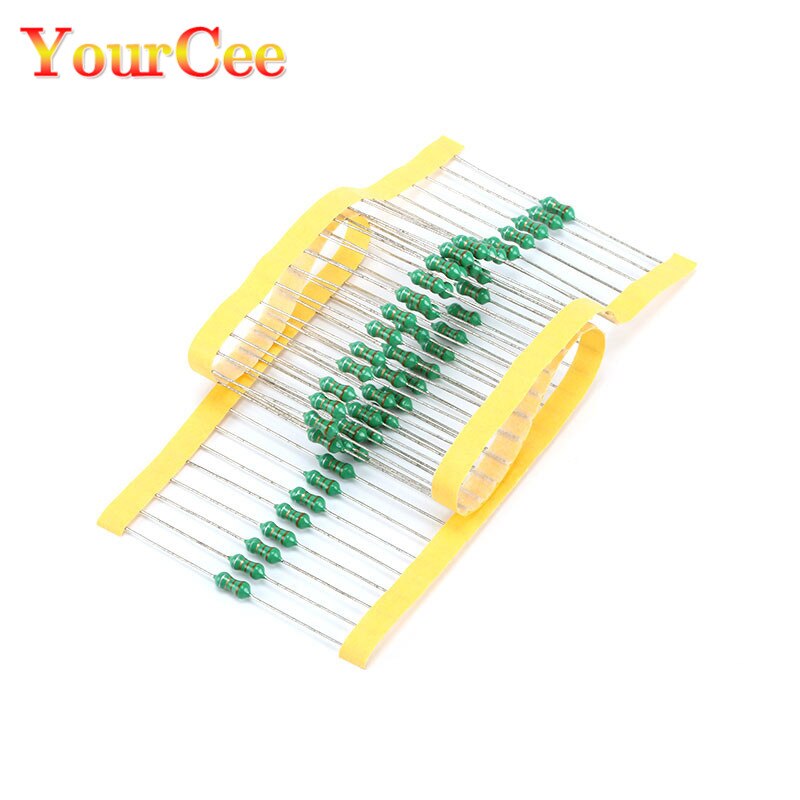

Есть вот такие катушки индуктивности в формате 0307, 0410 и 0510. Будут ли они работать по разному в повышающем преобразователе, если индуктивность у них одинаковая 1mH? Как я понимаю, там проволока разного диаметра. Будет ли это отражаться на выходящем напряжении. И как на это будут влиять частоты.
Комментарии: 11
Byte
Индуктивность одинаковая, а добротность? :)
Mihail
Сопротивления. 0307 - 23,3. 0410 - 16,8. 0510 - 11,9 Ом.
Th0r
а добротность? :)
Artem
для начала, чем больше сопротивление - тем больше потерь но было бы интересно сравнить кпд с разными размерами катушек
Mihail
Как это лучше сделать? Я бы даже написал какой-нибудь отчет. Хотя, скорее всего нужно просто взять 5 вольт, генератор частоты от герца до 100К и составить график исходящего напряжения. Но я бы конечно хотел получить формулы расчета, а не измерять каждый раз.
Artem
спаять преобразователь. Включить, менять нагрузку на выходе, при этом измерять входное напряжение, входной ток, выхожное напряжение и выходной ток. Построить графики зависимости КПД преобразователя от нагрузки при разных размерах дросселя
Mihail
А КПД как считается? Через разницу входной и выходной мощностей?
Artem
да. для этого и измеряем токи и напряжения проще будет, если питать от бп, который показывает ток потребления
Mihail
Записал видео про сравнение разных размеров катушек на 1mH. https://youtu.be/yb-Dtk8wa4U
Dima
я не уверен правильно ли показывает импульсный ток прибор)) лучше бы на ослике показал а если на переменку включить те же цифры?
Polserg
В преобразователях же ещё свойства магнитопровода учитывают, с насыщением же бывают проблемы, не спроста разные формы используют, где-то с зазором, где-то без
