ребят, подскажите пожалуйста, чем гасить индукцию на движке DC. двигатель щёточный на 30V. работает от 0 до 30V. выдаёт максимально 30 000 об/мин. проблема в том,что постоянно выбивает транзистор управления. уже какие схемы ему не подкидывал-на всех выбивает транзистор
Комментарии: 48
Vasil
Показывай схемы http://www.atof.ru/pea/relay/rl_045.shtml а так всё вот это вот
Artem
покажи свою схему
Anonim
https://aliexpress.ru/item/1005002759179217.html?_ga=2.248394567.1950556231.1651907908-561261755.1650762053&sku_id=12000022052496455&spm=a2g39.orderlist.0.0.1c5a4aa6u2p8l8
Artem
Каким напряжением питаешь, какой двигатель (модель) подключаешь? Греются ли радиаторы? В какой момент выбивает транзистор?
Anonim

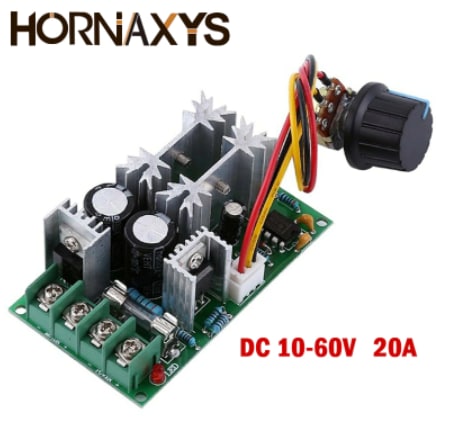

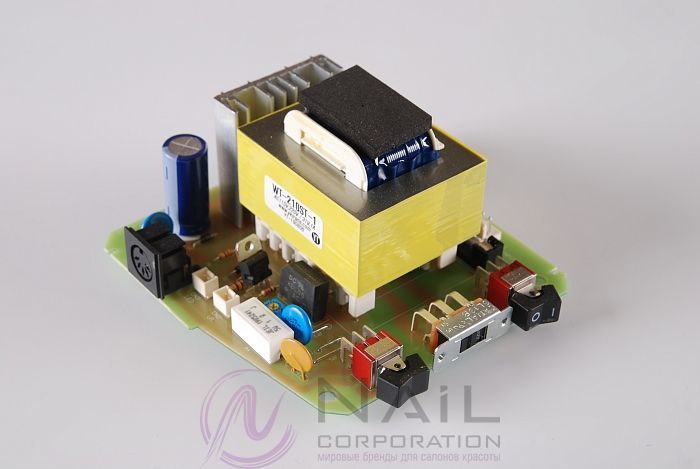

напряжение 32V двигатель роторный с угольными щетками. может работать от 2 до 5 дней максимум. просто садишься-включаешь с оборотами на 0 в сеть и сразу пробивает. радиаторы не греются. двигатель в порядке-есть родная схема-на ней работает всё нормально. было два аппарата-на одном выбило транзистор-переменял около 40 штук-все выбивало. плюнул взял с алика вот такие схемы-как на скрине-тоже выбивает. я хз куда уже копать-трансформатор только остался аппарат для маникюра strong 210.
Artem
А в процессе работы (когда движок крутится) не выбивало?
Anonim
на родной схеме да-на плате с алика нет
Artem
40 штук транзисторов в родных платах выбило при работе, а платы с али слыхали только при включении. Правильно понял?
Anonim
верно
Artem
99% касяк в китайской плате. Может быть, в момент старта возникает сквозняк в полумосте(если там он) и поэтому выбивает транзистор. Хорошо бы нам дать схему этой платы, чтобы точнее можно было проанализировать, что там может быть не так
Anonim
родную или с алика?
Artem
С алика Я искал сейчас в гугле, не нашёл
Anonim
попробую найти
Artem
Может, продавец пришлёт А реверс движка, случайно, не включаешь?
Anonim
реверс есть. только прикол в том что выбивало на родной плате не переключая вообще реверс-в одном направлении. а на алишной просто включаешь и привет реально говорю-осталось только трансформатор поменять
Artem
Достаточно измерить напряжение, продаваемое на плату, если оно адекватное, то касяк в схеме алишной платы
Anonim
Тоже думаю в эту сторону. На родной плате ладно-там транзисторы косячные были-40 штук
Vasil
Какой трансформатор?
Zoog
сапрессор пробовали? регулятор - обычный ШИМ? там и снаббер не нужен, схему бы
Vasil
Сомневаюсь я однако, что там разрывные токи
Zoog
что такое разрывные токи?)
Vasil
Ну где нуля достигает Но тут случай запущенный, человек не знает, что сломалось, но знает, что нужно всё поменять
Zoog
в смысле ток в обмотках? если там щётки - то достигает
Anonim
104 конденсатор, в параллель как минимум и резистор на базу
Bulochka
https://oshwlab.com/speed/dc-speed-control адуха какая-то.... столько сложностей со ссылками....
Anonim
иншаллах А зачем?
Bulochka
у этого чела критически эффективные регуляторы)
Anonim
Без тройной системы контроля управления - диси мотор говно Надо энкодер добавлять, ток регулировать, напряжение, скорость, положение
Bulochka
тут дело не в DC, а в управлении.... первая ссылка - обычные "дремели" а-ля hilda, работающие по переменке, там фазовая регулировка.... очень, очень замороченная система
Anonim
Вот...
Anonim
Как погасить индукцию с двигателя? параллельный кондёр-что к нему ещё надо?
Mestnyy
Их два надо вообще то на фазу и на ноль От движка с двух сторон от одной щетки и от другой
Veter
0индукцию гасят у становой диода Шоттки иначе обратный ток пробивает транзистор
Dgorge
Не знаю кто там отвечал на твой вопрос, я только ветку с майских открыл. Защитный диод на транзистор поставь, и кондёр на движок от бросков тока, плёночный на 50в и где-то 0.1-0.5 мкФ.
Vasil
Разобрался, вроде
