Добрый день, есть несколько контроллеров с300 Соединённых коммутаторами в оптическое кольцо, кольцо разорванно на данный момент. Пропала связь между двумя контроллерами точнее из контроллера 1 не поступают данные в контроллер 2, наоборот связь есть, также есть связь с другими контроллерами. Подскажите где искать проблему.
Комментарии: 24
Pavel
Шлюзы прописаны?
Ilya
Я так понимаю соединения put/get?
Vladimir
Всё подключено локально, не думаю что есть какие-то шлюзы Не знаю что это (
Ilya
Это s7 соединение, такое хитрое что требует прогрузить только олин плк
Vladimir
Не думаю. Может ли проблема быть в таблице bd так как в программе есть блок для перезаписи всех данных? Или проблема скорее в оптическом соединении?
Anonim
Кольцо разорвано где? Если там не было прописано что осуществлять резервирование канала по другому маршруту то у вас отвал того что идёт по старому маршруту, копайте оптические свитчи. Они управляемые? Какая модель? И посмотрите как ЦПУ настроены с резервированием каналов связи
Vladimir

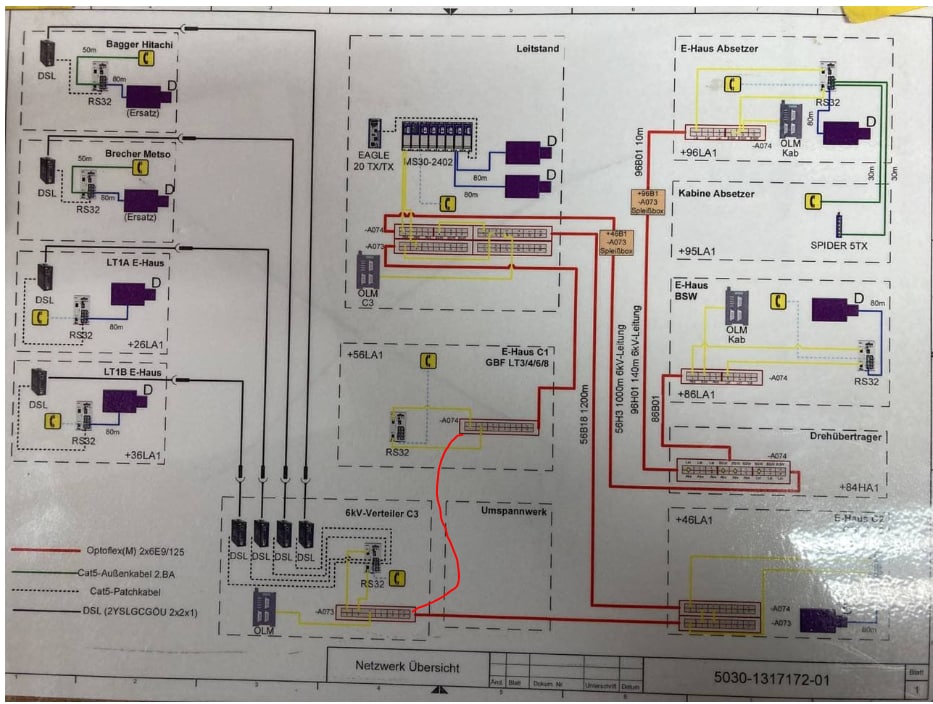

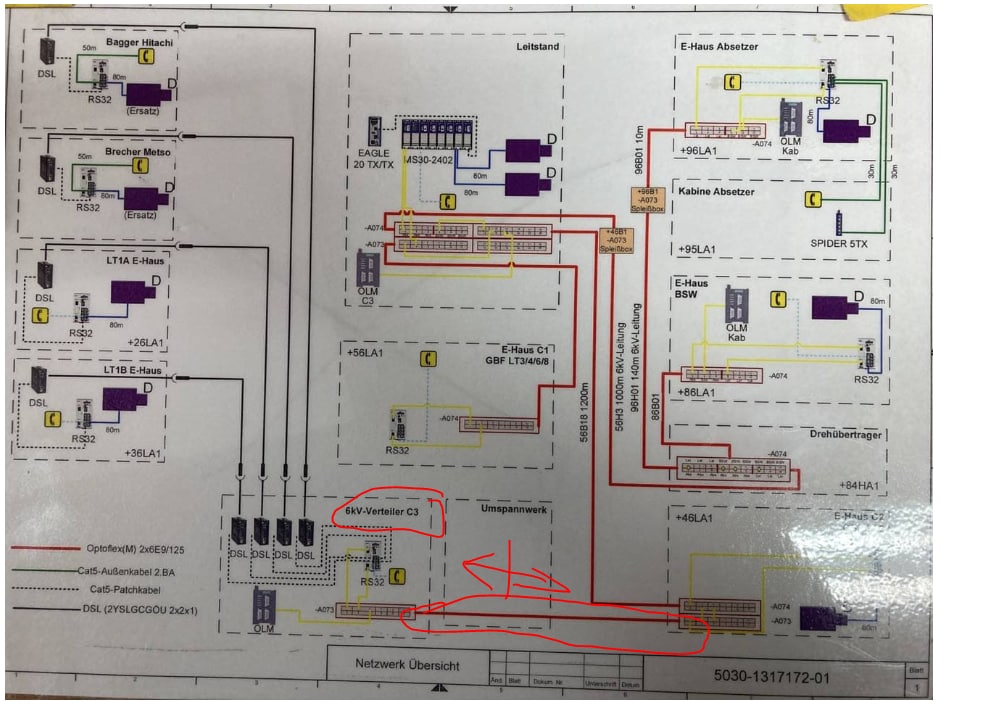

Коммутаторы управляемые между собой по оптике подключены но есть несколько не управляемых для разветвления оптики Я не очень понимаю во всём этом, но приём передача прописаны в программе через ид. Оптика разорвана между с2 и с3( правый нижний угол). Данные не получает от с2-с1, передача из с1 в с2 осуществляется И вопрос непосредственно может ли быть проблема в обрыве кабеля или провода В лейтстанд есть контроллер и он получает данные от с2 И с1 получает данные от остальных контроллеров
Pavel
Я по схеме если чесно ничё понять немогу :) есть нормальная l2 l3 схема? При обрыве кольца всё должно продолжать работать, возможно при переходе будет кратковоеменая потеря связи. Иначе нахера это кольцо городить :)
Vladimir
Других схем по связи нет (
Anonim
ну если зипа нет, то чудес не бывает ) мда, проект у вас зачетный, могли бы еще немного денег добавить и сделать резервирование каналов связи, даже с ручным переключением на нитки оптики без резервирования коммутаторов.
Zhassulan

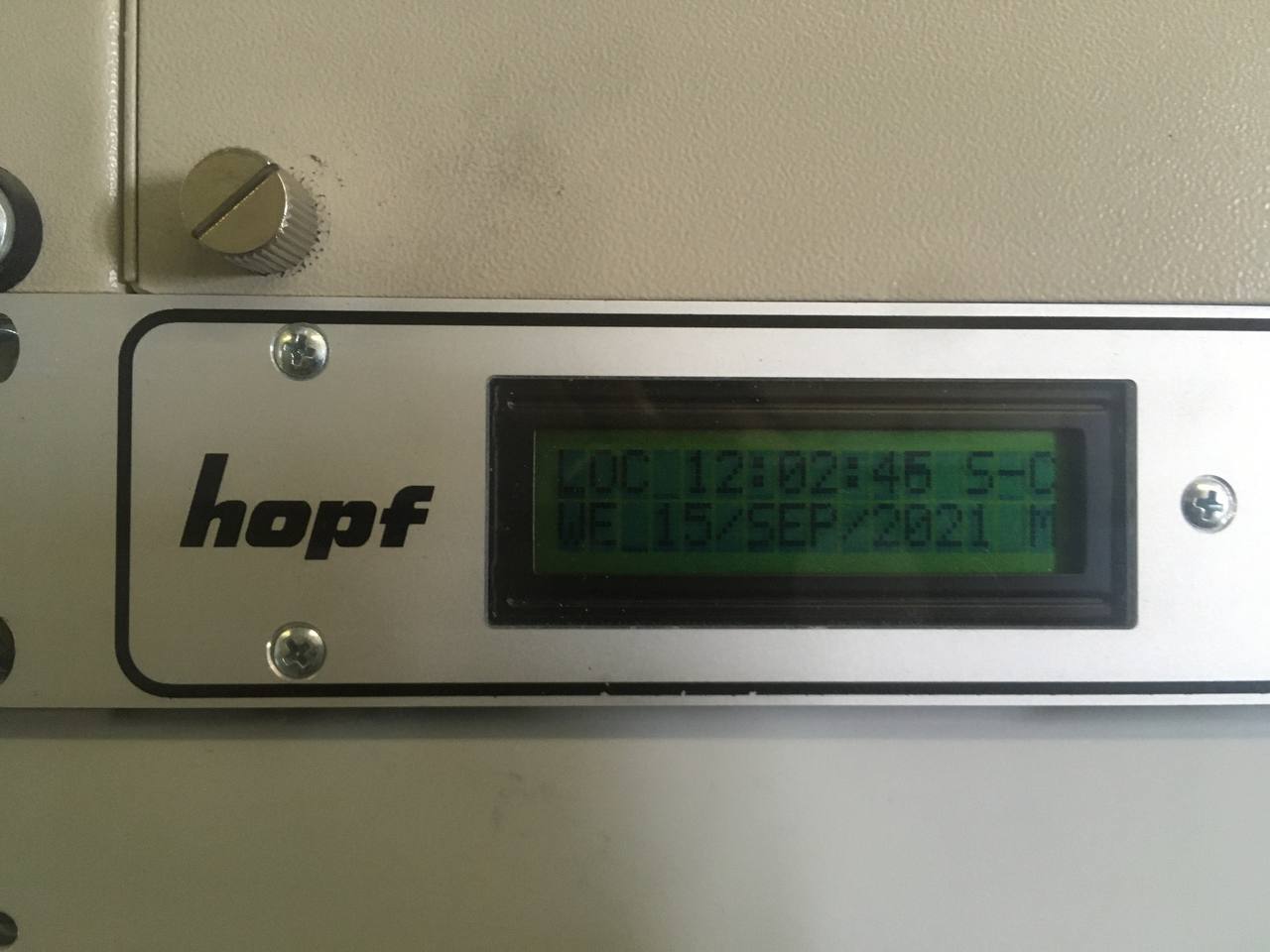

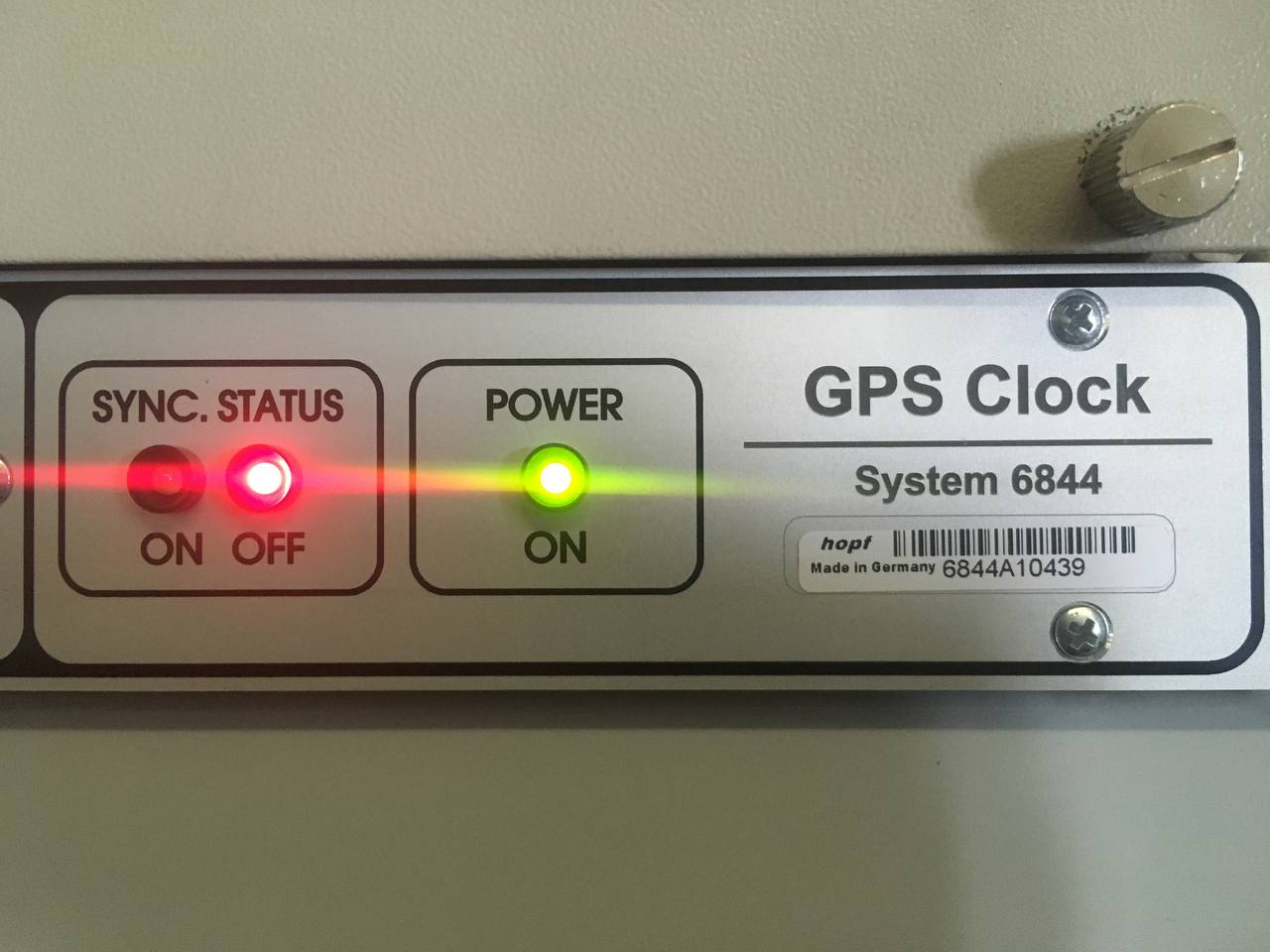

Здравствуйте коллеги. Есть кто настраивал такие GPS часы?
Vladimir
После перезагрузки контроллера , связь с2-с1 восстановилась, но пропала с1-с2
Anonim
попробуйте с ноута подключенного к коммутатора С1 трассер до С2 ПЛК сделать
Vladimir
После ещё одной перезагрузки пропала связь с1-абсетзер… Я ещё кое-что никак понять не могу с этим В программе мониторится связь через функциональный блок, который собственно и выдаёт ошибку о потере связи
Anonim
может вы уже все устройства перезагрузите и восстановится работа по старому алгоритму
