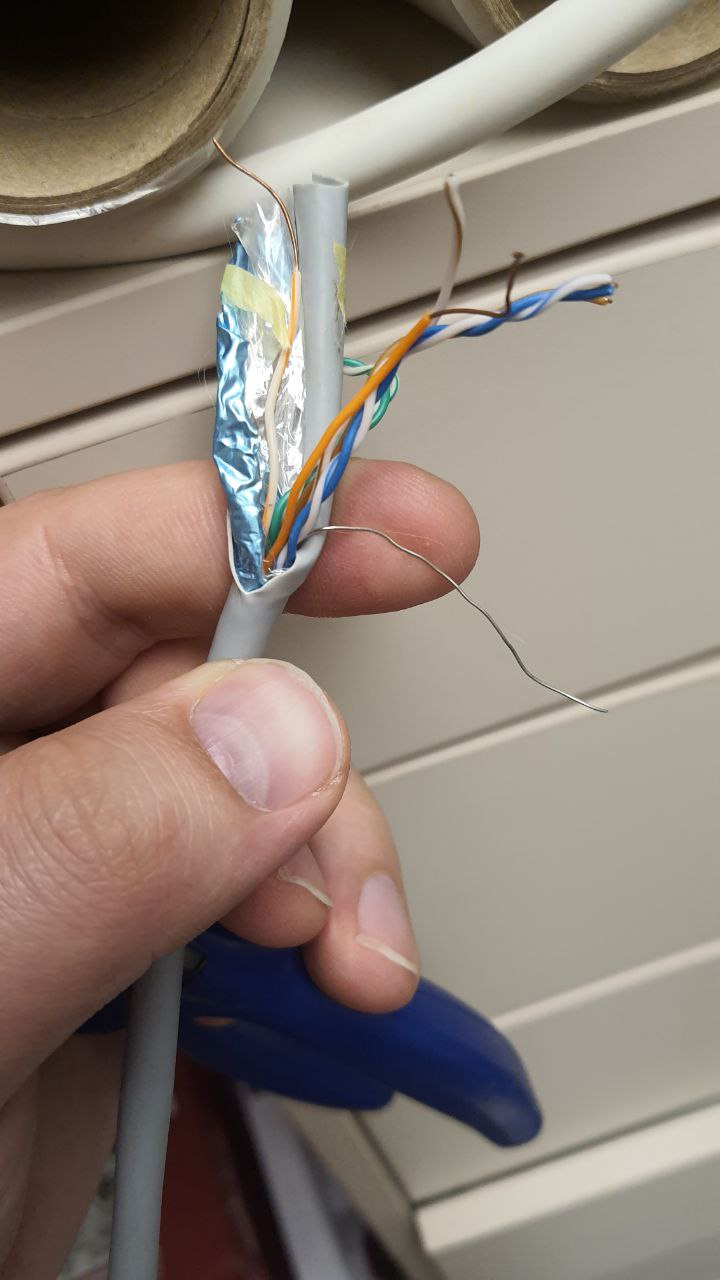

Всем привет Есть вот такой кабель и куча розеток в кабель канале около друг друга. Количество розеток около 20-30 штук. Получился эдакий слаботочный щиток. Да знаю, что не оптимально, лучше было бы использовать патч панель, но как есть. Эти розетки без заземления, так же нет возможности заземлить провод с другой стороны, так как там розетки в стене комнаты тоже без заземления. Как подключить у данного кабеля землю надёжно?
Комментарии: 26
Maks
надежно - это не про такой кабель)
Linxuil
Ну уж как есть) Знаю, что есть вообще бронированный кабель интернета, вот там понадежнее можно сделать)
Maks
экран должен быть нормалный, не фольга а жилы
Linxuil
Посмотрите на стандарты выше 1гбита и удивитесь) На скоростях 10гбит уже у каждой пары есть доп экраны) Жилы, имеете ввиду экран из плетёнки? А чем он лучше, если не секрет?)
Maks
Да. Он лучше тем, что его можно соединять с проводом или контактами. И сопротивление скорее всего поменьше будет.
Andrey
Заземление витой пары - это чета новенькое
Maksym
Выведи экраны наружу розеток, скрутки и заземли на РЕ, через гильзу. Да, это херовое решение, и лучше узнать что за умник взял ФТП и розетки без экрана
Linxuil
Я взял)) На самом деле ситуация не такая уж редкая) Даже в серверной оборудовании встречаются такие казусы)
Maksym
Молодец) Думаю, что в твоём случае, лучше не землить - можешь получить неприятные помехи, снег или потерю пакетов. А если не землить, то встроенных фильтров в коммутаторы должно хватить
Maks
Алюм да еще тонкий не припаять, зажимать тоже хз как
Maksym
Я вкурсе. Так не фольгу же землить, а тоненькую проволоку внутри. До фольги она и так касается по всей длине провода, не смысла не тоже заводить на землю (собственно в модулях с экраном так и есть - проволочка зажимается под металлическую часть модуля)
Maks
Там она есть? Может я не увидел
Maksym
Под указательным пальцем
Maks
а да вижу. Ну пусть тогда клемму ставит под винт или еще как
Anonim
Вообще… фольгированный экран зажимается в экранированный коннектор или на экран патч-панели/плинта. Проволочка там нужна для того, что бы как можно дольше спасать целостность экрана на поврежденном участке кабеля (так как фольга от бокового надрыва по кругу сама рвётся от небольшого натяжения).
Maksym
за патч-панель я даже не спорю, но там под это дело есть готовый зажим, а когда у тебя ничего, то фольгу нормально скрутить не выходит - как ты сам заметил, она рвется
Anonim
навык нужен прост… а так нормально всё разворачивается и зажимается
Maksym
наверное)
Alex
обычно такие экраны подключаются непосредственно в оборудование через коннектор с экраном. Уже оборудование заземляется. Уж точно не надо прикручивать эту фольгу на PE
Linxuil
Почему не надо прикручивать? Думал именно так и сделать. У меня из щитка отдельный провод от земли и притащен в кладовку для этих целей
Alex
вы путаете защитное заземление и экранировку
Linxuil
Ок, ок, а экранирование должно быть на какой потенциал? На сколько я знаю экранированные разъемы в свичах просто присоединены к заземляющем у контакту розетки. Ну и мультиметром так же просто звонятся
Alex
как по мне луше в оборудование, тк производитель уже все рассчитал. А вообще в целом зачем вам экран?
Linxuil
Сначала просто купил кабель с экраном, так как он был дешёвый и стоил так же как без экрана. Потом захотел раз есть экран, заземлить его. Нет тут глубокой логики и рассчетов)
Maksym
Экранирование это та ещё зараза и, если сделать неправильно или плохо, то получишь усиление наводок, а правильно экранированную СКС дорого и сложно так, как отдельный контур получить сложно
