Подскажите кто сведущ! На работе опять закупили партию бракованных МК Атмега128 и распаяли. Хочу сделать проверочный пульт с кроваткой нулевого усилия - чтобы перед тем как запаивать в плату убедиться в работоспособности камня. Хочу реализовать это так : Кроватка нулевого усилия под TQFP64. Основная плата. На основной плате - ардуинка Нано (потому что такая как раз под рукой лежит). Ардуинка Нано после включения питания прошивает камень посредством ArduinoISP. В первой прошивке - проверяется дерганье ногами (через логику типа 8И с одним выходом, чтобы ног Ардуины хватило для проверки множества ног Атмеги) и АЦП - по достижению на АЦП напряжения Атмега дергает заданную ногу. Потом загружается вторая прошивка, которая проверяет пулап/пулдаун. Потом загружается третья прошивка, которая ничего не делает - чтобы камень можно было впаивать в плату и прошивать рабочей прошивкой не опасаясь что он включит там что-то лишнее. А на табле 1602 монтажник получает сообщение что все ок, бери паяй. В чем вопрос? Вопрос в том, можно ли использовать Ардуинку одновременно как программатор и как рабочий микроконтроллер для проверки. И можно ли загружать разные прошивки при выполнении условия. Поверхностный гуглеж ответа не дал.

Комментарии: 20

  1. Vesper

    может проще одну прошивку, которая по уровню какой-то из ног будет тебе либо моргать либо подтяжки ставить, раз уж у тебя там планируется внешний контроль, можно вообще сделать так: при загрузке определенные пины подтянуть к земле или vcc и это будет сигналом перейти в тестмод

  2. Samuil

    Можно. Причём легко. Главное продумайте защиту мк стенда, ибо мало ли как брак может сдохнуть забрав с собой и мк стенда. Во взрослых заводах тоже используется ардуино. Ибо готовый мудоль. Причём заводского исполнения. И есть шилды своего исполнения для стендов и там куча преобразователей уровней и защит по току, напряжению и прочему

    • Mestnyy

      Делайте из витой пары кабеля езернет, есть исчерпывающие инструкции как намотать Круто !

      • Samuil

        Вообще тема стендов для испытаний готовых изделий очень обширна, разнообразна и почему-то не заслуженно не популярна. На крупных заводах есть отделы разработки конкретно стендов и только их. Каждый новый прибор - новый стенд. Унификация допустима на линейку или семейства изделий. Самая мякоть: стараются использовать пару модифицированных изделий для проверки других, на линии производства. Как правило это для радиоканальных и прочих. Очень активно в радио используют SDR приёмники, чтобы ловить "срущие" В эфир изделия. ибо сертификация. Да так можно и косяки монтажа антенно-фидерного тракта ловить, например. Ибо, допустим, устройство работат на 400 МГц диапазон, а есть не хорошая гармоника на 800. Снимаем, смотрим, а там кондер треснул по пайке. Вроде контакт, а вроде сопротивление.

        • Mestnyy

          Ардуинок завались значит ?)) И текстолита тоже и радиодеталей ?)

          • Anonim

            Все есть, работать никто не хочет

            • Mestnyy

              • Aleksandr

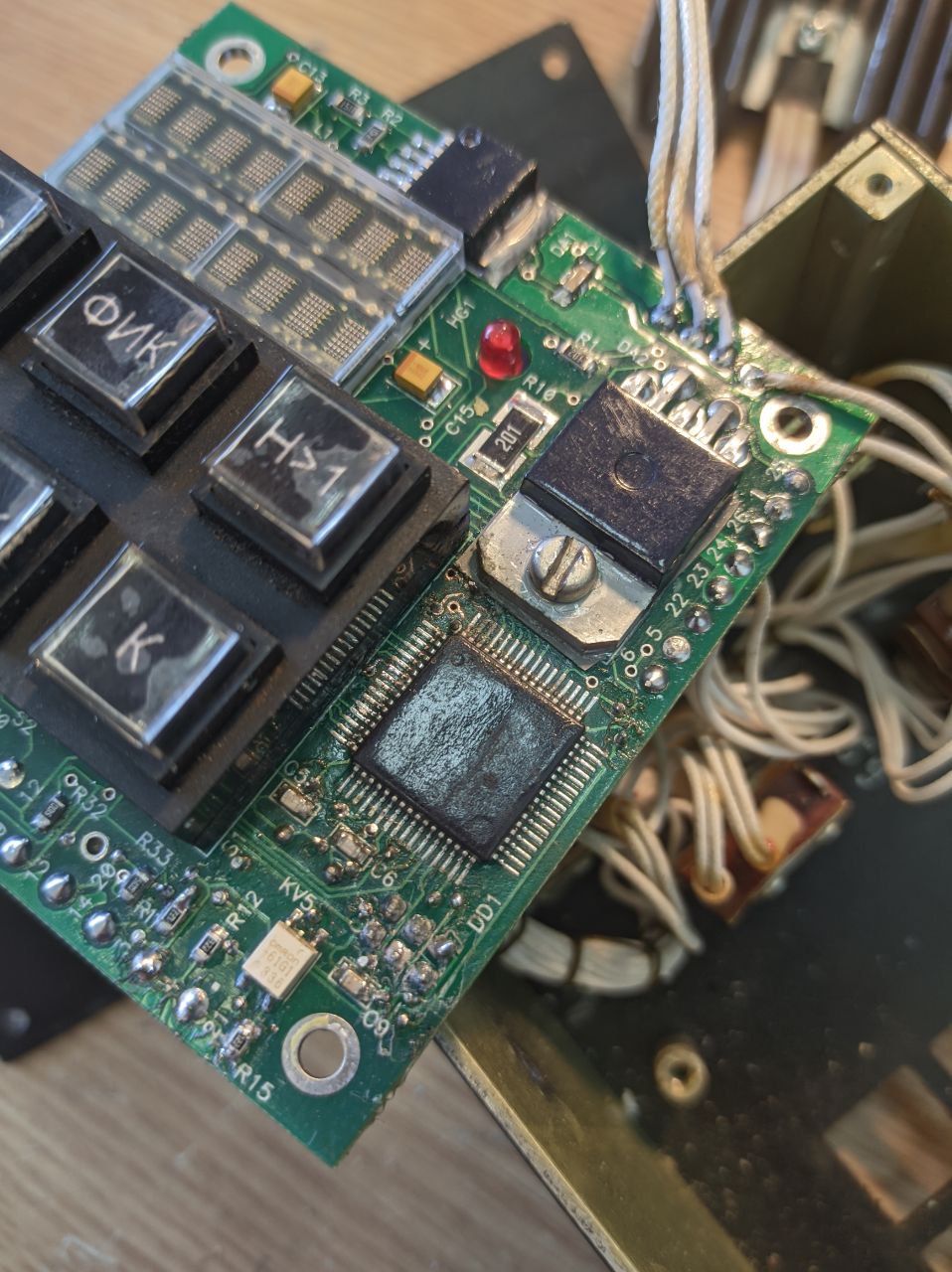

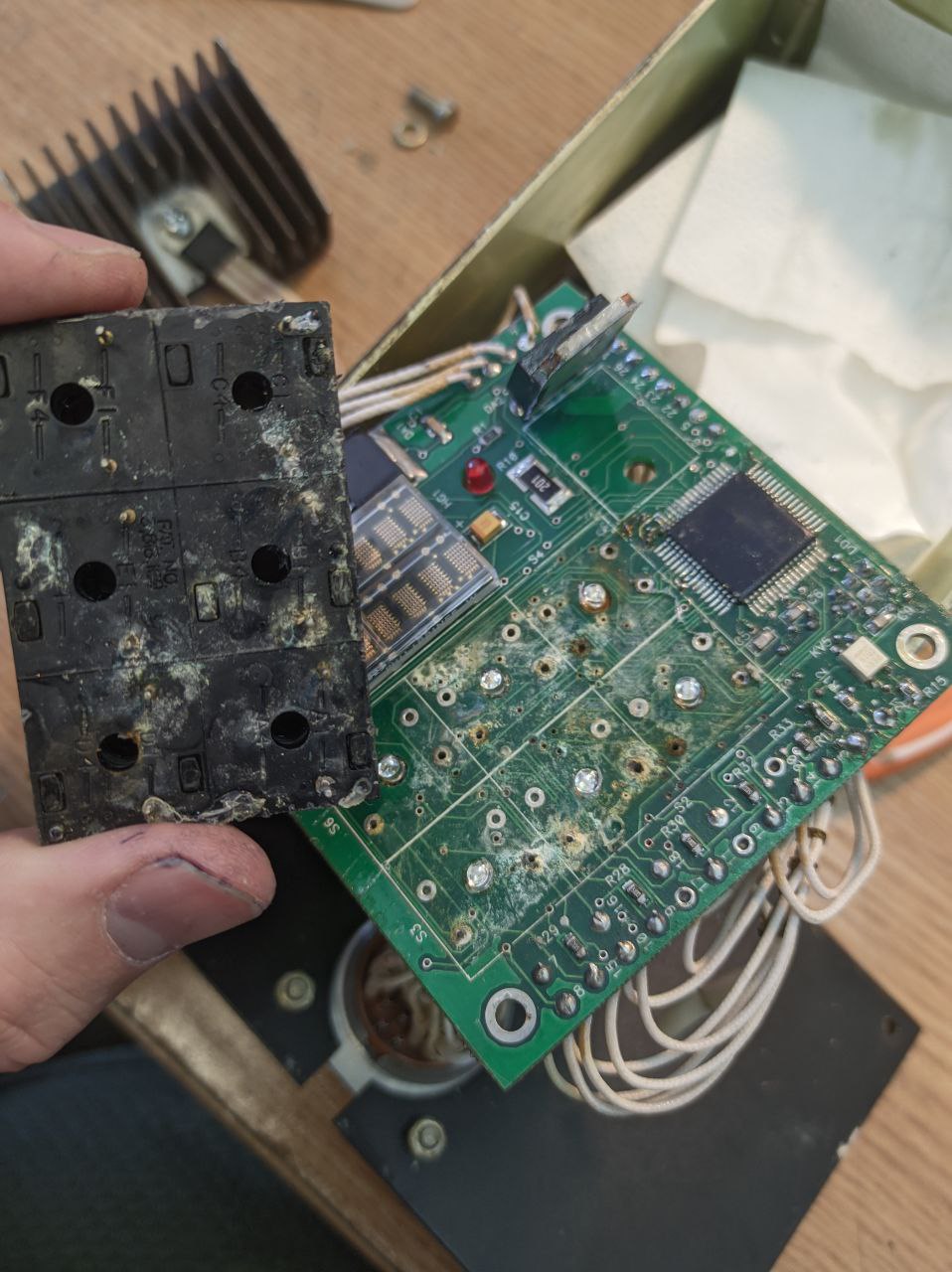

                Мертвую платку всем. Я конкретно этими раньше не занимался, но вот обнаружился дефект техпроцесса - под кнопками никто не лакировал плату.

                • Vasil

                  Условия внешние?

                  • Aleksandr

                    Подбитый вертолет и ливень на улице.

                • Yan

                  omfg, что это за девайс?

                • Pavel

                  походе что стерли маска та есть

          • Samuil

            Если развито умение делать запасы, то контора имеет запас критически важных компонентов для поддержания 100% нагрузки на производстве в течении двух лет. Проще говоря: склады забиты до потолка. Намёк твой понят - охрана на уровне.

            • Mestnyy

              Я щас помру от зависти

              • Anonim

                Чему завидовать? Люди закупились, вложились и теперь не работают Им уже звоночек размером с царь колокол бумкает, а они по прежнему надеются что все будет как раньше Не будет Надо занимать свободные ниши, а не продолжать ебашить свое говно

                • Vasil

                  Ногами к взрыву?)

      • Anonim

        Слишком слабо

        • Vasil

          Больше витков?
