Комментарии: 31

1. Berkeman

   • 20.01 2022 10:34:26

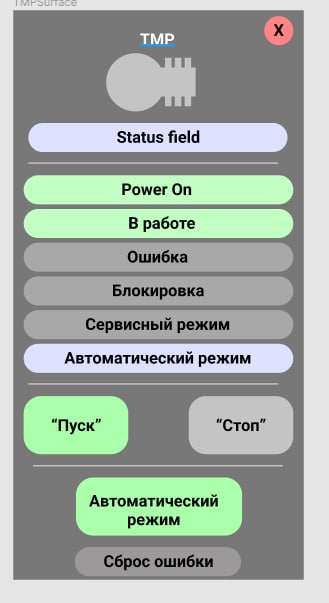

   А если на мнемосхеме выводить один общий индикатор, а на фейсплейте уже статус бар? Или же 2-3 индикатора общих на группы major, minor, common, etc

   • Alexander

     • 20.01 2022 10:34:50

     а это что еще за группы?

     • Eduard

       • 20.01 2022 10:35:19

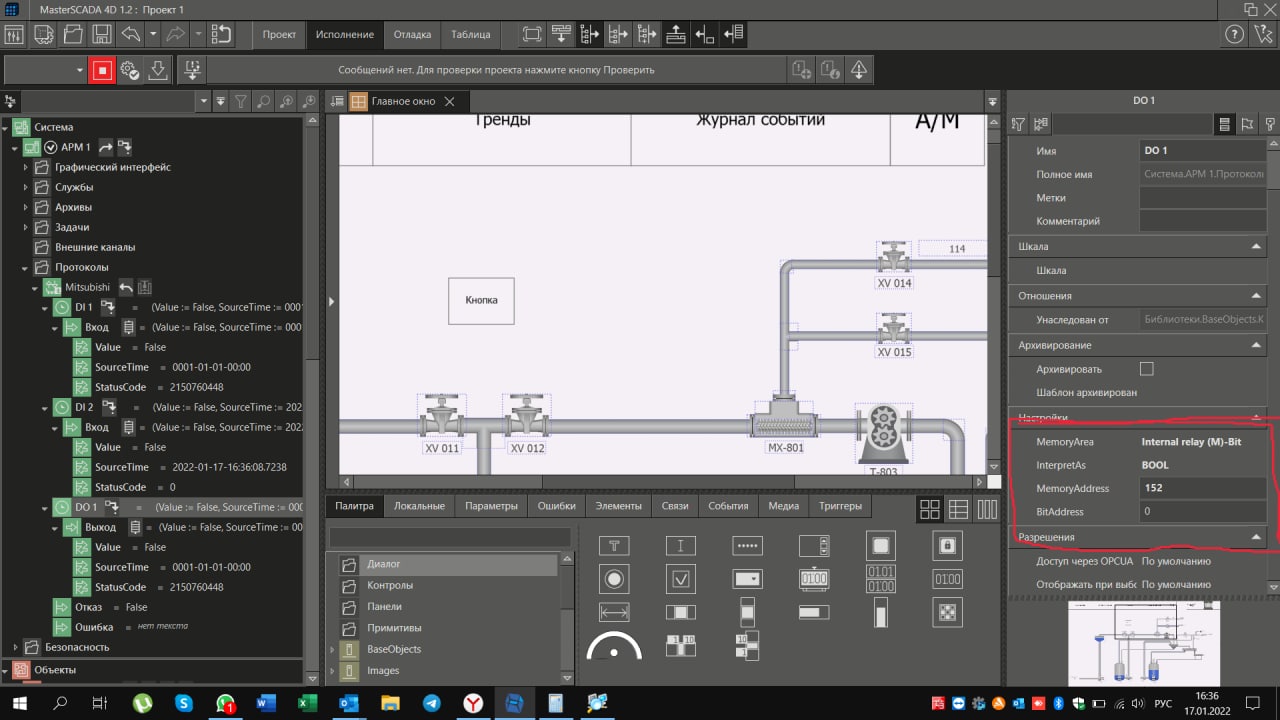

       Добрый день, коллеги! Столкнулся с такой проблемой. Контроллер Mitsubishi Q06CPU Скада - MasterSCADA 4D Подключился к контроллеру без проблем, добавил Аналоговые и Дискретные входы - сигналы с них получаю, Но при добавлении канала DO c настройками Internal relay (M) BOOL 152 0 сигнал исходящий не уходит. При этом при добавлении этого канала перестают считываться все входные сигналы. При добавлении канала DIO с теми же настройками на входе считывание меркера происходит, но запись так же не уходит. Может, кто-то сталкивался с данной проблемой?



       • Vyacheslav

         • 20.01 2022 10:40:39

         https://t.me/PlcAutomationsBolid Это группа по Мастерскада 4D

         • Eduard

           • 20.01 2022 10:41:08

           Оо, Отлично! Спасибо большое!

     • Ilya

       • 20.01 2022 10:35:44

       S симуляция?

       • Alexander

         • 20.01 2022 10:36:08

         S - service

         • Ilya

           • 20.01 2022 10:36:18

           Я бы сделал иконку и выводил бы только одно состояние, судя по всему они взаимо исключающие

           • Berkeman

             • 20.01 2022 10:36:23

             Ну если ошибок или информационных индикаторов дофига, то один индикатор сигнализирует о любой из нескольких блокировок, второй индикатор сигнализирует о одной из нескольких ошибках, а уже в фейсплейте более подробная инфа

             • Ilya

               • 20.01 2022 10:36:31

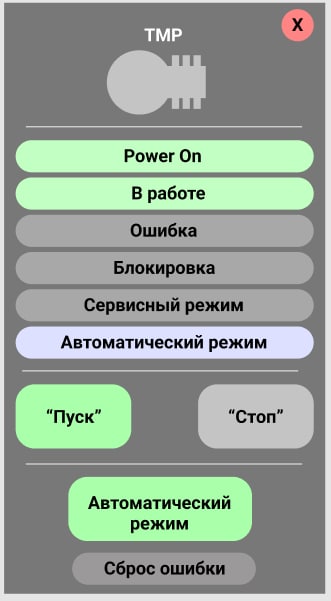

               полностью статус бар, как мне кажется не нужен

               • Alexander

                 • 20.01 2022 10:36:47

                 тут вопрос исключительно к нижней длиной полосе

                 • Ilya

                   • 20.01 2022 10:36:50

                   Если нужно будет посмотреть детально, то журнал или фейсплейт

                   • Berkeman

                     • 20.01 2022 10:37:17

                     С фейсплейтом наиболее удобно, журнал в любом случае должен быть

                     • Ilya

                       • 20.01 2022 10:37:50

                       В данном случаи я так понимаю Александр делает свою задумку по двойнику, там не обязательно будет журнал)

                     • Berkeman

                       • 20.01 2022 10:40:54

                       Я обычно так и делаю, 1 индикатор об ошибке на мнемосхеме у символа, а уже во фейсплейте подробная инфа (там куча инфы, и кнопка тренда, и уставки и статус AI канала)

                     • Alexander

                       • 20.01 2022 10:43:05

                       Журнал чего?



                       • Berkeman

                         • 20.01 2022 10:43:49

                         Журнал ошибок, блокировок

                         • Alexander

                           • 20.01 2022 10:46:59

                           Ну так это к визуализации не относится Но учту





                           • Alexey

                             • 20.01 2022 10:49:03

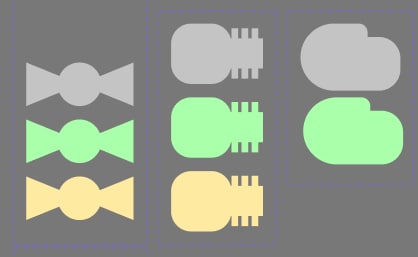

                             Вот ещё подскажи - сами устройства достаточно большие элементы, зачем статус показывать отдельно? Не проще будет перенести внутрь устройства?



                             • Anton

                               • 20.01 2022 10:49:28

                               даже не внутрь, а менять цвет устройства в зависимости от его состояния

                               • Alexander

                                 • 20.01 2022 10:52:56

                                 Ну чтобы понимать в каком состоянии находится устройство не тыкая лишний раз по кнопочкам и и это тоже есть

                                 • Anton

                                   • 20.01 2022 10:54:23

                                   всё так красного нет :)

                               • Berkeman

                                 • 20.01 2022 10:53:25

                                 Дохера цветок сбивает с толку, оптимально 3-4 цвета имхо, красный, желтый, зеленый, серый

                 • Ilya

                   • 20.01 2022 10:37:05

                   Я понял, я про это и говорю)

2. Denis

   • 20.01 2022 11:10:02

   Может их вертикально расположить, возможно будет легче читать.

   • Alexander

     • 20.01 2022 11:10:21

     Да мы уже коллективно избавились от них)

   • Berkeman

     • 20.01 2022 11:10:45

     Вертикально как раз и рекомендуется в том самом стандарте, емнип

     • Alexander

       • 20.01 2022 11:12:24

       Это типо светозвуковая колонна?

       • Berkeman

         • 20.01 2022 11:12:38

         Ага, справа или слева от символа
