Реле (или датчик) перепада давления, установленный непосредственно на всасе и негнетании насоса служит одним из нескольких способов защиты от холостого хода (работы насухую, если речь идет о жидкости). Есть и другие способы защитить насос от холостого хода. Какой применить решают проектанты. от себя добавлю, что я иначе отгенизовываю эту защиту.
Комментарии: 36
Dmitry
датчик давления после насоса ставят и все и на всасе можно еще один в системах редко перепад на насосе надо держать чаще давление в системе
Yuriy
А если ее нет, то попадаем на вытекание сальников, торцевых уплотнений, перегреву и т.п. неприятным вещам. Дело не в удержании перепада. Если насос включен, он должен создать перпад! Если не создает, значит или не включен или дпугая причина, которую надо устранить.
Dmitry
Дело в том что насос вообще нельзя включать если до него давления нет а дисретник перепада это не покажет поэтому надо до и после датчики давления есть давлени до можно включать
Nick
Реле перепада обычно на фильтра ставят , для контроля
Dmitry
если не развил давление после в течении времени определенного то отключаешь
Yuriy
да их много где ставят. вопрос то не о том, где их можно применить, а в том надо-ли это делать на насотах
Dmitry
Дифманометр во многих случаях нифига не покажет
Dzhava
А не лучше ли местный перепадчик для фильтров?
Nick
Что за перепадчик ?
Dzhava

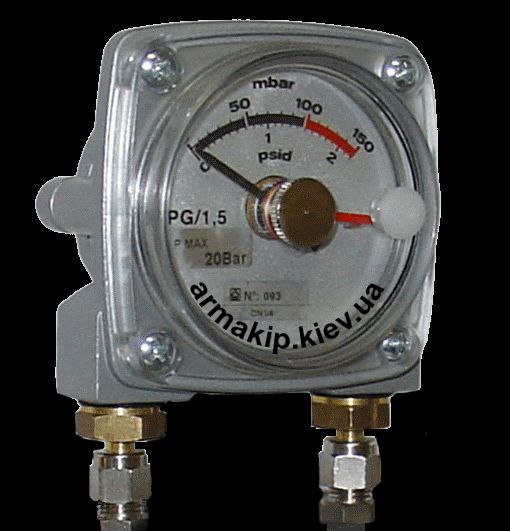

Вот такие вот
Anonim
Ну не везде ставят перепадчики. В данном случае, как уже говорил есть на фильтре. Также есть на МС и системе охлаждения НА. Везде разные реализации. Да в техзащитах есть отдельно понижение Р на напоре и повышение и понижение давления на всасе и др.
Dmitry

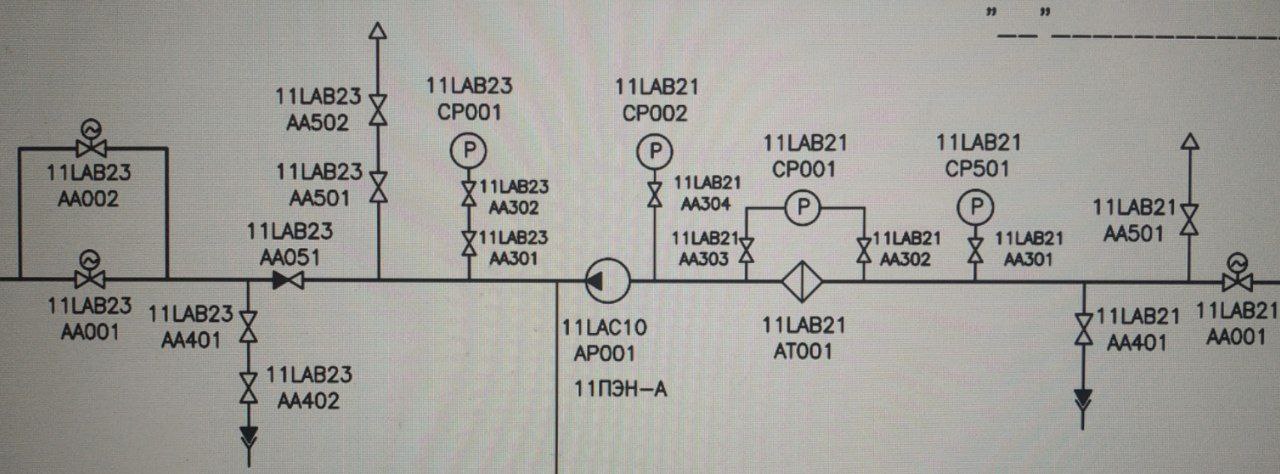

Питательная вода
Dmitry
Энергетического
Nick
Визуальные что ли ?
Dzhava
Да
Nick
Нам визуально не камильфо , на нужно в плк
Alexander

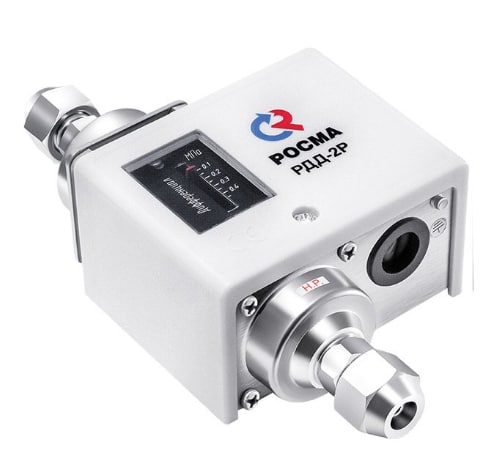

мне такие больше нравятся
Nick
У овна тоже появились
Alexander
в курсе, росму просто уже давно юзаю))
Dmitry
Первый блок
Anonim
Кто-то умеет в ккс)
Alexander
ой фсё...
Dmitry
КИП не правильно только нарисован
Anonim
Кочегаров схема, что с них взять)
Dmitry
Вот это передать Он вроде и на русском как гост есть
Anonim
Александр, я нисколько не преуменьшал ваш опыт и мнение, да и не собирался этого делать. Просто меня учили прежде чем за что то браться - почитай документацию. Поэтому и утверждал, что не везде схемы одинаковые, не везде насосы одинаковые и т.п. Там кусок не из p&d диаграммы, а из кочегаровской схемы. для них p&d - странные манускрипты
Alexander
ой фсё, ничуть не касается вас персонально, пардон если нечаянно обидел, это сугубо к ккс относится, тема сильно не простая, к тому же в разных отраслях приняты свои ккс, у меня где-то есть росатома, если интересно, могу поискать
Dmitry
интересно Не очень давно вышел ккс типа ко всем отраслям он до этого чисто энергетика было и тепловая
Mikhail
Тоже очень нравится эта китайская копия Данфоса, особенно ценой.
Alexander
Danfoss RT262 те ваще как-то не по божески стоят
Alexander
это лишь одно из применений
Yuriy
а как-же самовсасывающие насосы работают? У них вообще вакуум на входе!!
Dmitry
Да Ну тут тема пошла про циркуляцию
Dmitry
На них только после насоса мы ставили пускаешь насос нет давления останавливаешь
Yuriy
ну примерно так..
Alexander
совсем "правильная" схема - реле давления на всасе и реле перепада на насосе (группе насосов)
