Комментарии: 38

1. Evgeniy

   • 30.08 2022 03:40:46

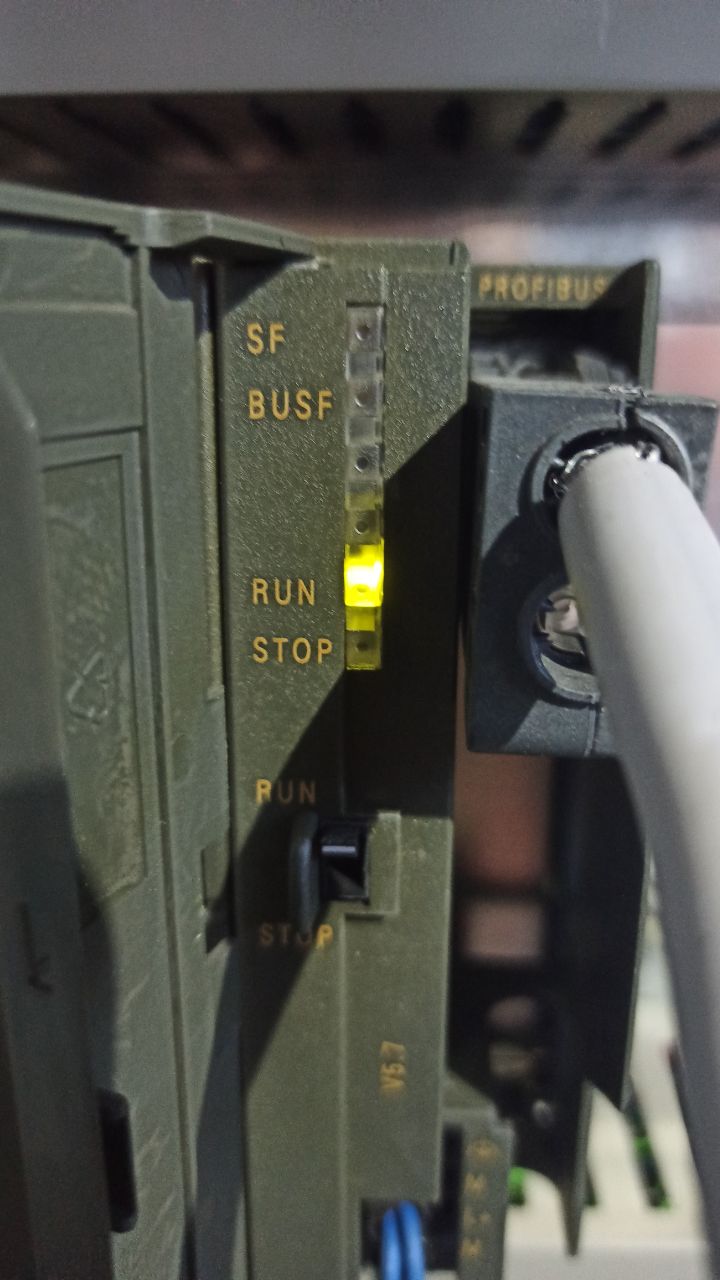

   Доброго времени суток! Есть вот такая авария: горит basf на cp-profibus от s7-300. Пропадает если вытащить и вставить разъем профибаса. Но опять появляется через сутки, двое. Подскажите гипотезы



   • Sergy

     • 30.08 2022 03:43:13

     Зайди Овен промзона,там ответили Вам И что мы должны по этим фото отгадать

     • Evgeniy

       • 30.08 2022 04:02:17

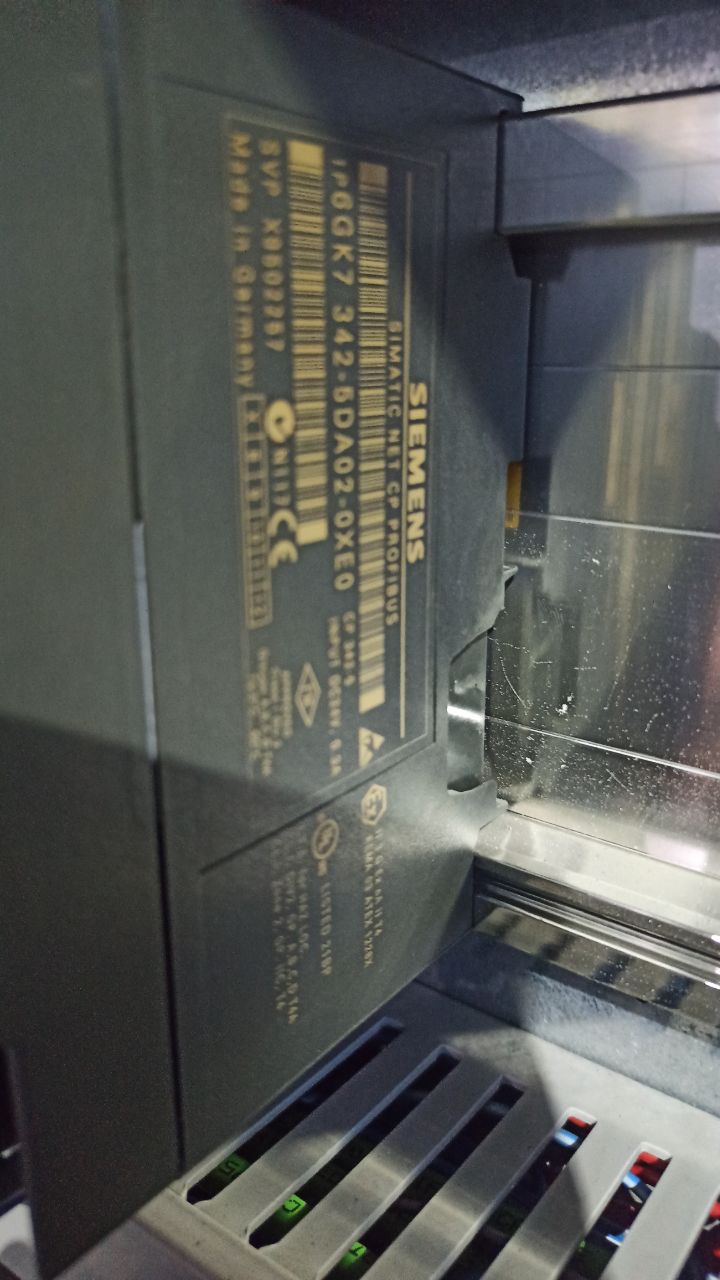

       Это просто фото со снятой ошибкой Нужны артикулы?





       • Sergy

         • 30.08 2022 04:02:52

         Сименс ячейки артикулы?

   • Sam

     • 30.08 2022 03:44:04

     Ошибка шины profibus. Может быть все что угодно, от глючащих модулей (питание прерывается к примеру, помехи) до программных ошибок

   • Sergy

     • 30.08 2022 03:45:01

     Почему на cp 342-5 то, зелёный светодиод то горит,то красный

     • Sergey

       • 30.08 2022 03:45:24

       Стандартом разъемы надо проверять

       • Sergy

         • 30.08 2022 03:45:59

         Diagnostic buffet пусть покажет скинет фото . Тогда

   • Sam

     • 30.08 2022 03:54:03

     И кабель связи, на предмет перетертостей, если он в какой то кабельной цепи проходит Алоу, будут какие то предположения?

     • Sergy

       • 30.08 2022 03:56:38

       Коллега в шоке. Не ожидал сразу такой поддержки и ответов

   • Sam

     • 30.08 2022 04:02:39

     Так, давайте продолжим гадание по фотографии. У человека проблема носит переодический характер (один-два раза в сутки) что может происходить гипотетически 1-2 раза в сутки?

     • Evgeniy

       • 30.08 2022 04:05:57

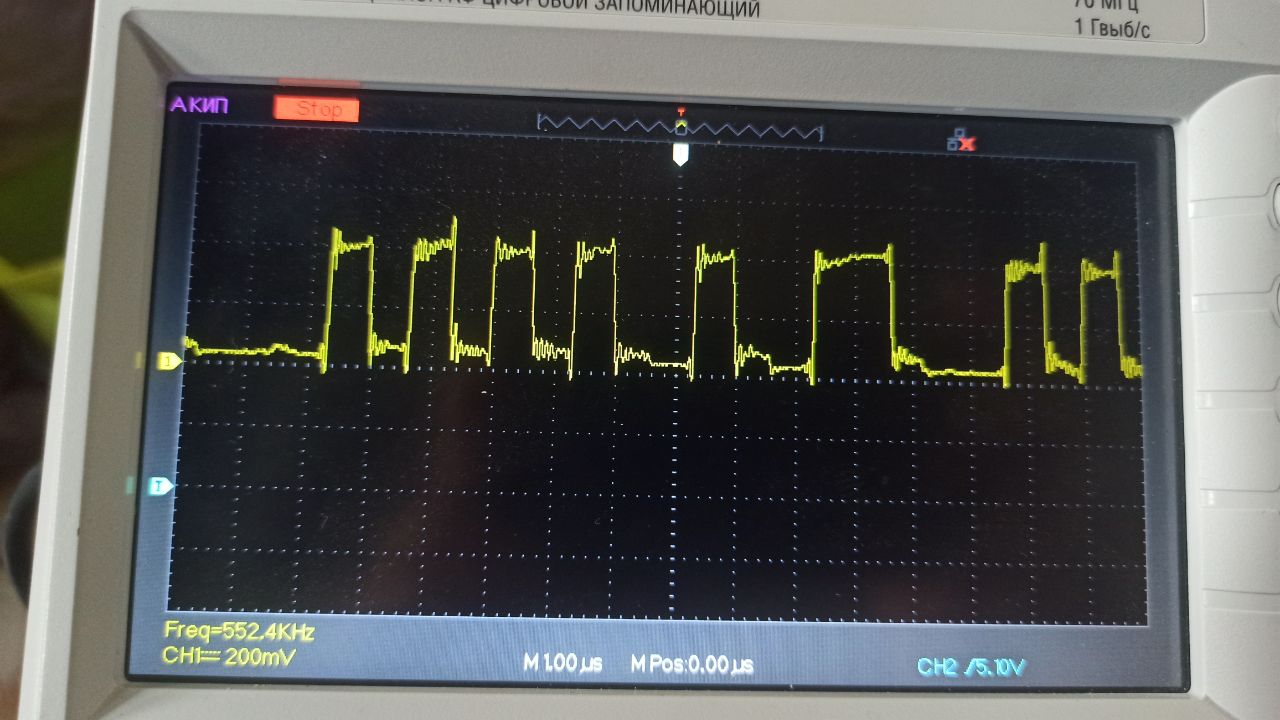

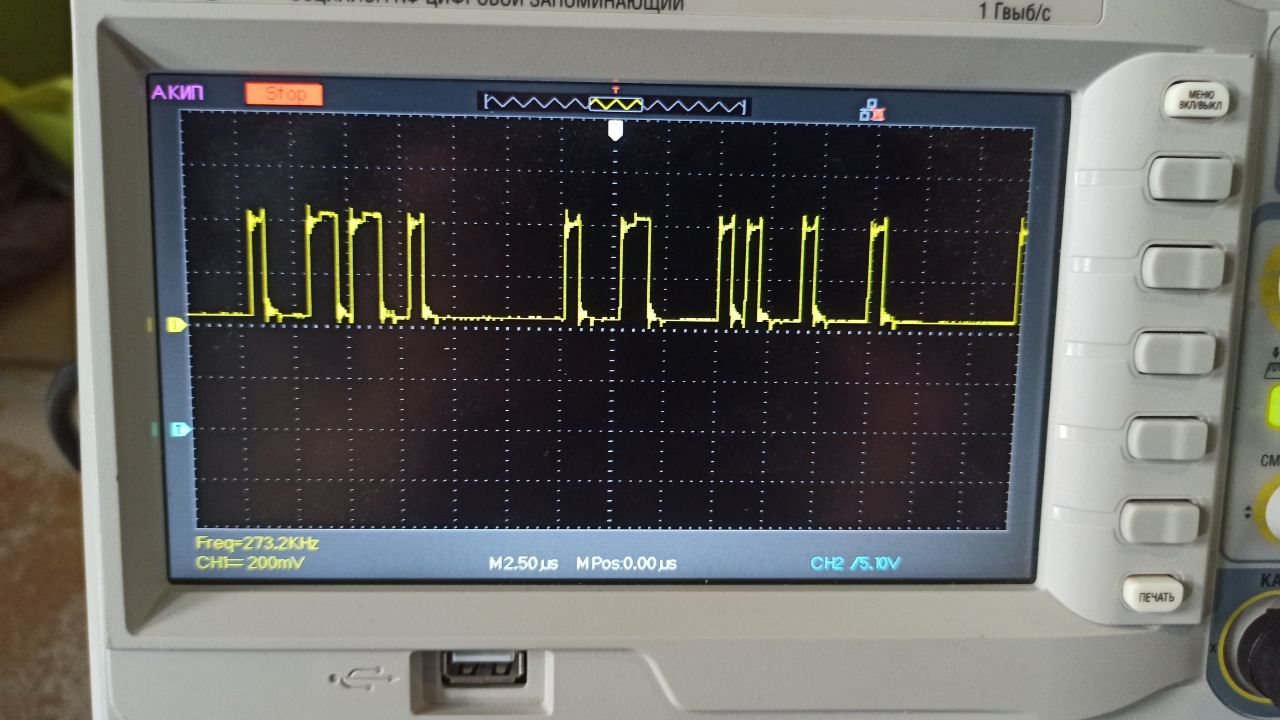

       От него профибас идёт через всю котельную на Модулей? Есть осциллограммы, но не во время аварий Что впринципе защелкивать может модуль что он остаётся в ошибке. И простым перетыкиванием лечиться? По каким принципам ошибка остаётся в модуле?

       • Sergy

         • 30.08 2022 04:05:58

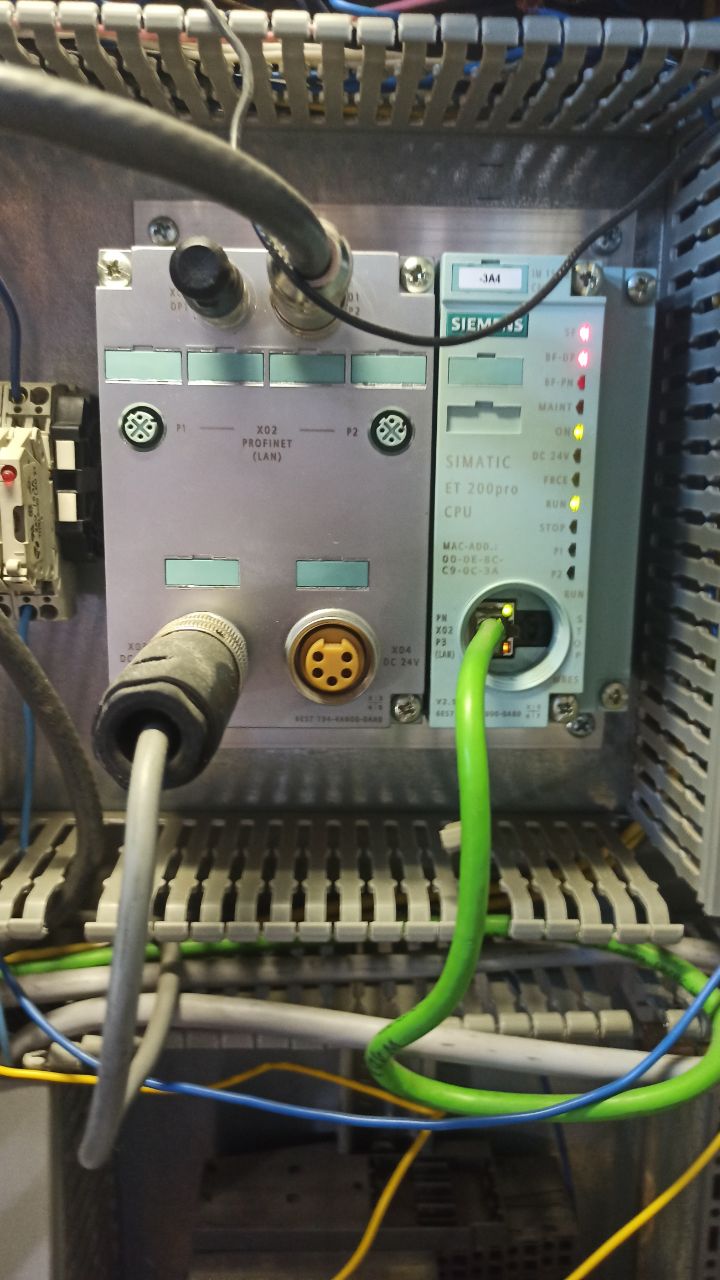

         Модулей ет200pro

       • Sam

         • 30.08 2022 04:13:42

         Рядом силовые кабеля есть?

         • Evgeniy

           • 30.08 2022 04:13:51

           Есть

           • Sam

             • 30.08 2022 04:14:04

             Прям много?

             • Evgeniy

               • 30.08 2022 04:14:45

               Это при "нормальном" состоянии



               • Sam

                 • 30.08 2022 04:15:19

                 Ооо. Эт плохо

                 • Sergy

                   • 30.08 2022 04:15:49

                   Очень очень плохо

               • Sam

                 • 30.08 2022 04:16:24

                 Проверьте терминальные резисторы в конце и начале линий и экран

                 • Sergy

                   • 30.08 2022 04:17:38

                   Да это не спасет особо

                 • Evgeniy

                   • 30.08 2022 04:17:40

                   Экран на землю звонится. Терминатор на одном конце точно есть, 220 Ом. На втором не получилось проверить, т.к. там нельзя отцеплять (работающее оборудование)

                   • Sergy

                     • 30.08 2022 04:19:24

                     А что отцеплять то? А понял коннектор

                     • Evgeniy

                       • 30.08 2022 04:21:13

                       С одной стороны я разъем физически разобрал. На другом конце гирлянда из модулей вводов и выводов возле 200pro. В работе не получилось увидеть есть ли там терминатор Да. Тестером на включоном оборудовании должен быть виден терминатор?

                       • Sam

                         • 30.08 2022 04:23:37

                         Вам в замерах возможно мешать будет драйвер передачи данных. Но попробуйте.

                         • Sergey

                           • 30.08 2022 04:24:00

                           Ещё стоит проверит питающее напряжение

             • Evgeniy

               • 30.08 2022 04:15:19

               Кабели самих шкафов управления



           • Sam

             • 30.08 2022 04:14:52

             Возможно временно профибас кабель подвесить в метре от силовых?

             • Sergy

               • 30.08 2022 04:15:14

               Сейчас ответ развернутый коллега в путь про наводки вперед

     • Alexander

       • 30.08 2022 04:06:20

       а 3-й глаз по фото не открываете?

       • Evgeniy

         • 30.08 2022 04:07:13

         Ошибка на 300 модуле. На 200 только в диагностике видна Что и чем проверить?

         • Sergy

           • 30.08 2022 04:11:33

           Ну откройте диагностический буфер ет200 На шине profibus выберите модуль сей он будет подсвечен красненьким и в этой et также есть диагностический буфер Только одного не пойму модуль у Вас profibus вроде. А et200 с Ethernet

           • Alijon

             • 30.08 2022 04:11:58

             https://youtu.be/PfuUhrxw9m8

           • Evgeniy

             • 30.08 2022 04:13:42

             В et200 написано, что потерян модуль и в буфере не может полцчить данные с адресов ( те которые расположены за 300 модулем) Там и то и другое Сейчас не на объекте. На прошлой неделе провел кучу времени, но так не придумал что может ароисходить
