Коллеги, подскажите, вот есть, например несколько одинаковых установок. На каждом ethernet устройство со своей внутренней сетью. Какое устройство можно поставить, чтобы осуществить сбор данных по modbus tcp, например? Типа каплера MBTCP/MBTCP?
Коллеги, подскажите, вот есть, например несколько одинаковых установок. На каждом ethernet устройство со своей внутренней сетью. Какое устройство можно поставить, чтобы осуществить сбор данных по modbus tcp, например? Типа каплера MBTCP/MBTCP?
Комментарии: 35
Andrew
Айпишники разные на этих установках светите наружу с модбасом.
Aleksandr
Не совсем дошло, туплю. Например есть 10 ПЛК и у всех 192.168.0.1
Andrew
А сменить адреса нельзя?
Gabrrr
Одинаковые установки имеется в виду, что там и IP адресация одинаковая? Вообще задача звучит так, что в том месте где у вас эти сети соединяются должна быть настройка тех же VLANов
Aleksandr
Ок. Моя задача была теоретическая. По факту есть сервер с адресом например 10.10.0.1 и есть ПЛК и несколько устройств в его сети с адресами 192.168.0.ххх. Нужно забрать данные по MBTCP
Andrew
Навешать второй айпи на нужный интерфейс со стороны клиентов или сервера
Aleksandr
Ok. Второй IP - как?
Andrew
Винда/Линукс /плк? На винде несколько кликов На линуксе тож
Aleksandr
Ок. Как тогда изолировать опрашиваемые устройства?
Andrew
А у них таки одинаковые ip?
Gabrrr
ну вам в любом случае нужно как-то объединить несколько сетей с одинаковыми настройками, так чтобы они не посыпались. Вы берете какой то управляемый свитч, отделяете каждый сегмент в отдельный vlan, потом настраиваете роутинг между этими сетями
Aleksandr
Нет. Но в теории, должен быть способ изолированно опрашивать устройства. Тупой вопрос, но роутинг - роутером?
Rashid
Обычно, чтобы в другую сеть попасть вы используете роутер, или L3 switch (multilayer switch)
Rashid
Либо можно использовать NAT
Andrew
Можно просто в разные подсети устройства раскидать, при этом на опросчик навешать айпи из этих всех подсетей Либо натить (подмену адреса сделать)
Aleksandr
Т.е. в настройках адаптера добавить ip-адресов в соответствии с количеством подсетей?
Rashid
Вы сеть нарисуйте сначала, нагляднее будет. Со всеми IP адресами
Andrew
Ну да. L2 сегмент у вас будет один, а l3 разные
Aleksandr
Кто умеет так?
Rashid
Роутер
Aleksandr
Всем спасибо за ответы, буду переваривать
Andrew
всё зависит от того, насколько важна ИБ здесь) есть ещё безумный вариант, опрашивать по modbustcp в rtu с разными КП для каждого устройства, а на сервер принимать rtu :D
Aleksandr
https://moxa.ru/shop/ethernet/secure_routers/nat/nat102/nat-102/ Наверное я нашел, что искал
Andrew
да, вроде может оно так как вы хотели https://moxa.ru/files/Manuals_IE/moxa-nat-102-series-manual-v1_0.pdf 68стр
Gabrrr
2ух портовое устройство за 45к, когда все это можно просто впихнуть в коммутатор порта на 24 ~ за 30к? Пообщайтесь с сетевиками на объекте где это надо реализовывать. Или все на вас спихнули?
Andrew
ему нужно изолированно общаться с устройствами ага, у провайдеров это бы сделали на некротиках :)
Nikita
обратитесь к ребятам, кто тут PLANET продает, задача решается на одном маршрутизаторе
Rashid

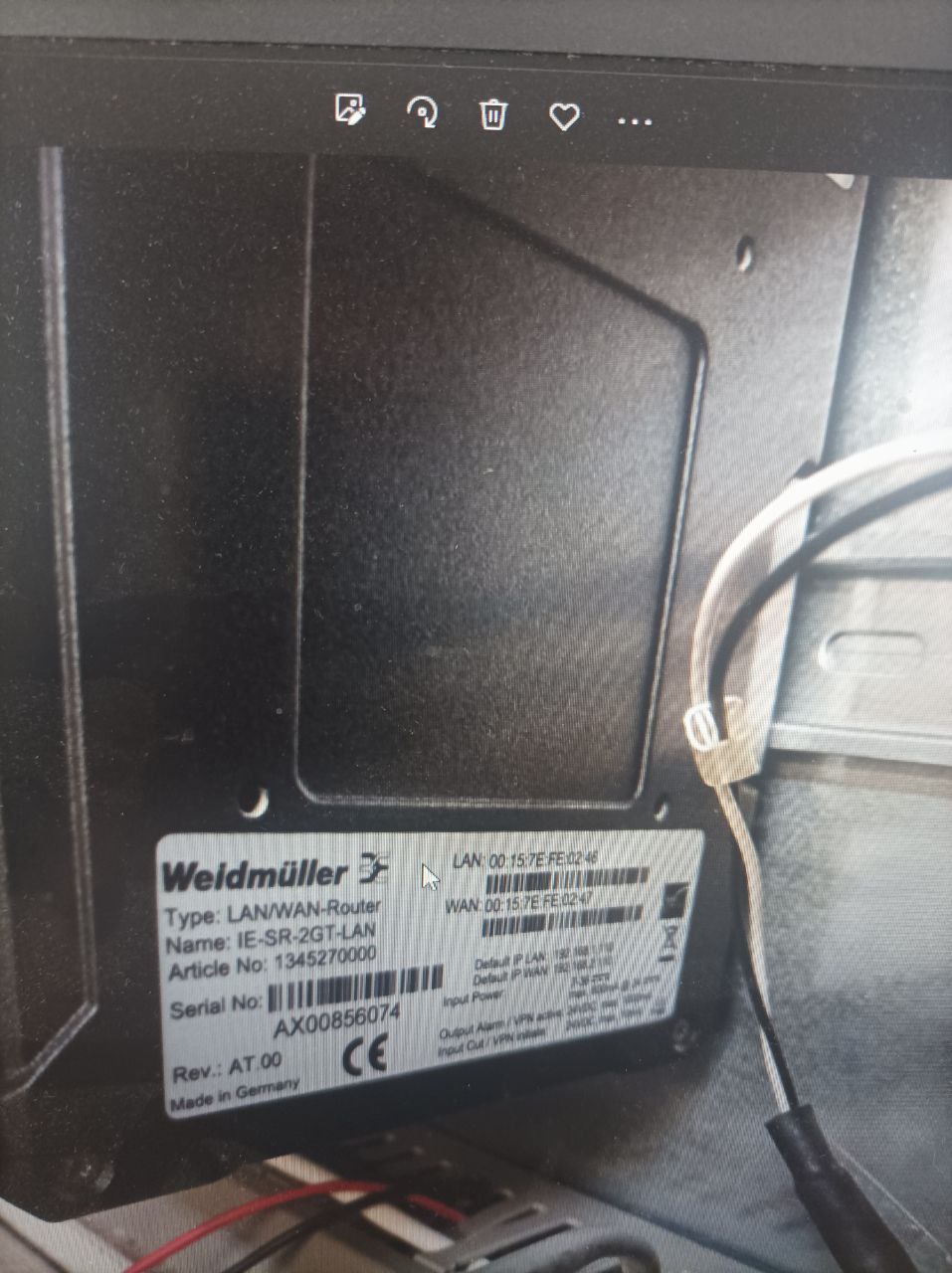

++++. Любой Маршрутизатор поддерживает функцию network address translation (NAT). Необязательно покупать отдельное специализированное устройство. Например, мы используем вот такой маршрутизатор для NAT
Aleksandr
Ну weidmuller точно будет дороже и не факт что доступен. РФ,МО.
Rashid
А, да у вас же санкции...
Andrew
В теории можно на l2 нарезать на вланы, но подсети должны быть разные
Gabrrr
Ну типа того. Я сам немного в сетях плаваю, если честно. Но в любом случае это задача чисто сетевая, чтобы вы могли tcp/ip трафик в разные сети роутить. Никаких специвфичных именно для модбаса устройств тут нет.
Andrey
Думаю на микротике можно будет сделать нат для каждого интерфейса.
Sam
https://www.domat-int.com/en/modbus-routing-part-2
Rashid
Можно отдельную сетку, забабахать, поставив например как вы говорите, modbus coupler в корзину контроллера каждой установки ( коммуникационный модуль)
