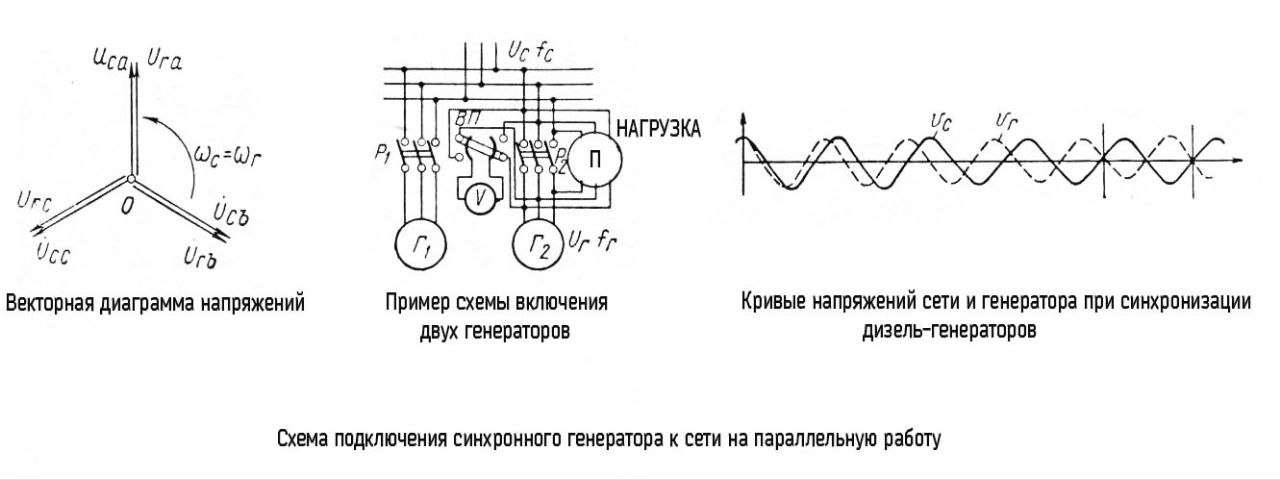

На малых мощностях используют переключения на сеть без синхронизации, сначало один контактор отключает от ПЧ, второй включает на сеть. А на больших мощностях черевато. После отключения мотор некоторое время работает в генераторном режиме и самый худьший вариант будет когда при включении на сеть, он будет с ней в противофазе
Комментарии: 7
Sam
Ну я видел заводское переключение без синхронизации на 37квт. Может вы говорите про мощностя свыше 100квт
Evgeniy
А если подождать подольше, до затухания генераторного режима, то получите пусковой ток и смысл теряется)) Да и по технологии может быть не допустимо
Abstragnew

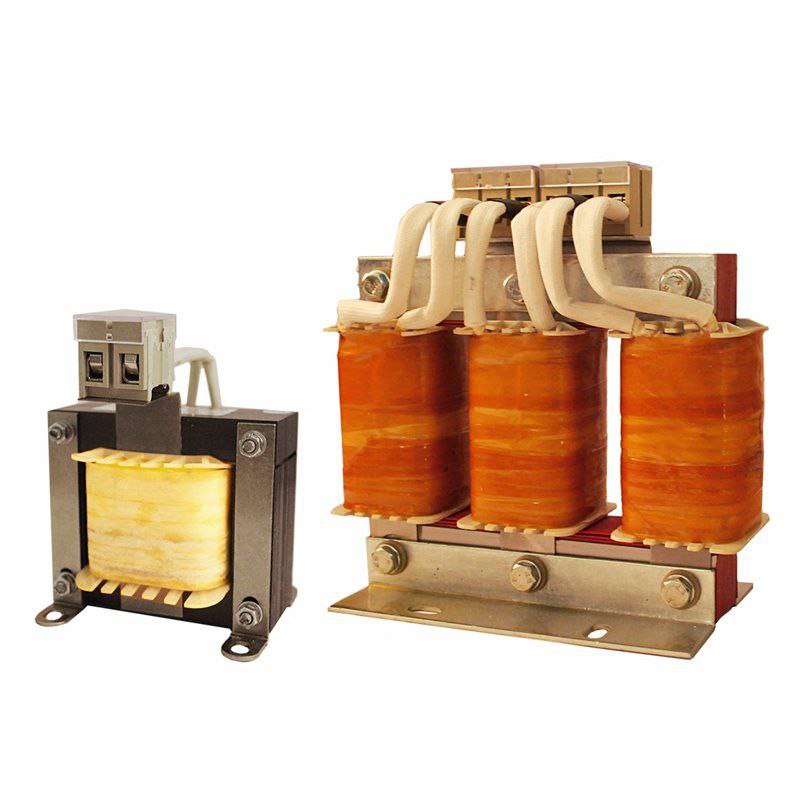

Реакторы можно нужно ставить
Abstragnew
Звезда треугольник, во многом не удачная схема(! И не может являться ни в чём примером (это сейчас и в институтах преподают) Реактор моторный трехфазный номинальный ток 200 А, исполнение «А» РМТ-200-А - страница каталога Овен, купить в Интернет-магазине Компании "Элефант", скидка, цена, наличие, на складе в СПб https://elefantkip.ru/owen/78931/?utm_referrer=https%3A%2F%2Fyandex.ru%2Fproducts%2Fsearch%3Ftext%3D%25D1%2580%25D0%25B5%25D0%25B0%25D0%25BA%25D1%2582%25D0%25BE%25D1%2580%2520%25D1%2582%25D1%2580%25D0%25B5%25D1%2585%25D1%2584%25D0%25B0%25D0%25B7%25D0%25BD%25D0%25BE%25D0%25B9%25D1%258B%25D0%25B9 Токоограничивающий реактор — Википедия https://ru.m.wikipedia.org/wiki/%D0%A2%D0%BE%D0%BA%D0%BE%D0%BE%D0%B3%D1%80%D0%B0%D0%BD%D0%B8%D1%87%D0%B8%D0%B2%D0%B0%D1%8E%D1%89%D0%B8%D0%B9_%D1%80%D0%B5%D0%B0%D0%BA%D1%82%D0%BE%D1%80
Nikolay
Ну вот это я и хотел сказать. Так да, сначала отключаешь частотник от сети, потом включаешь двигатель в сеть. А для больших мощностей такого требования в ТЗ и не видел ни разу. обычно на до 11-15кВт такое встречается, но тоже редко очень.
Evgeniy
В любом случае получаете всплески тока, т.е. в таком варианте полностью безударно перекинуть двигатель на сеть не получится. А скачок тока будет зависеть от того как лягут сигналы друг на друга в момент подключения к сети
Nikolay
Скачек тока будет, это да. Переключение надо производить с задержкой, чтобы выключился частоник. А так да, пусковой ток асинхронника 5-7 от номинала. Это надо учитывать в выборе автомата. обычно это просили на случай выхода частотника из строя, а работать как-то надо, пока поменяют.
