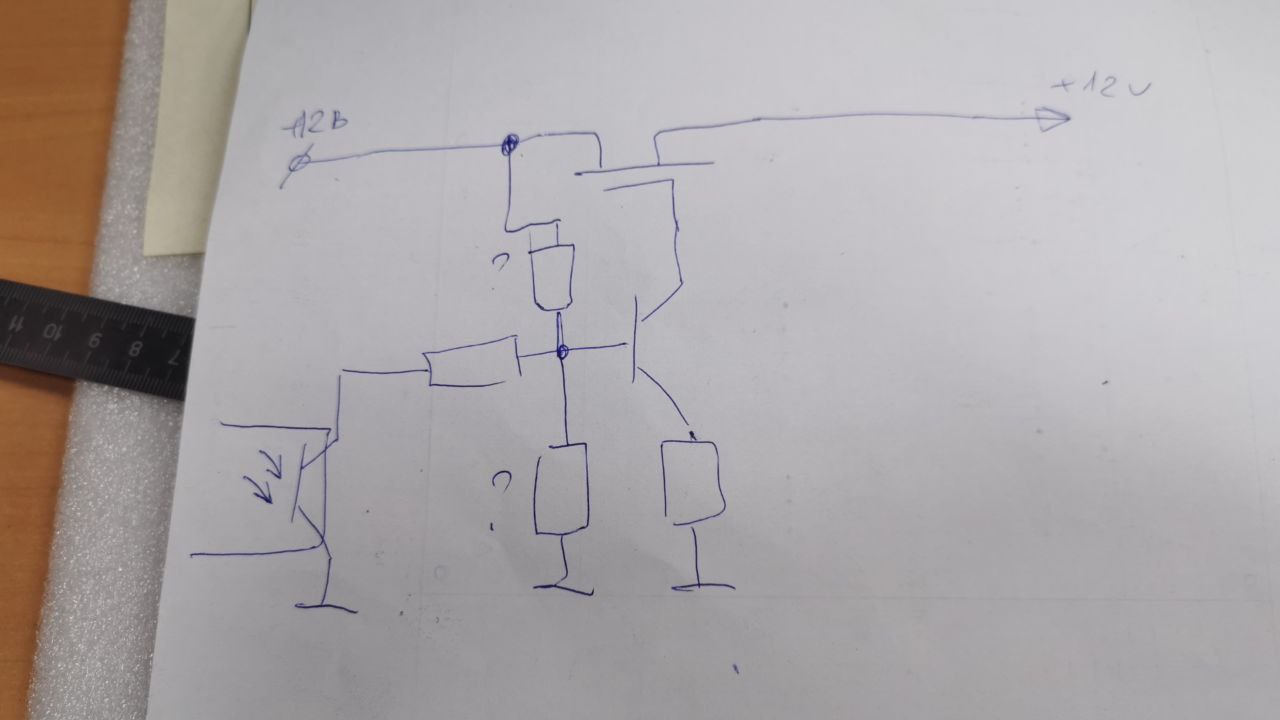

Народ, прошу помощи )))... Пятница, вечер, не идёт ко мне схемка выключателя питания... Не могу придумать вариант что бы при пропадании сигнала мало того что выключается питание на шимки так и со стороны шимок шину надо садить на землю... Помогите кто силён в схемотехнике и не пьяный естчо )))
Комментарии: 17
Maxim
Родился слишком поздно чтобы поучаствовать в этом вашем Фидо и жалею
Magistrdev
Незя просто реле поставит с перекидными контактами?) Типа пропало питание с реле и перекинулось все что хочешь и куда хочешь?
Dopl
А питание ШИМ зачем на землю?
W1ruus
Отделил горячую и холодную зоны...
Dopl
РосПилом?
W1ruus
Вдруг будет пиздец и может как защита получится тушить ? )))
Igor
Можешь сформулировать ТЗ? Какое питание есть, что от чего гальванически изолировано и что чем и как должно управлять?
Evgeniy
Это прорезь? Плата не отломится?
W1ruus
Не, пока просто показать, синяя линия уберётся...
Dopl
Лушче что бы нагрузка отлетала в сторону вместе с проводами
Igor
Есть дежурка 12 вольт, у неë должны быть две обмотки по 12? Одна на контроллер с кнопкой, другая по рисунку питание шим?
W1ruus
Есть горячая сторона, в дежурке есть специально для этого предусмотренное питание, чисто шим, есть МК который питается от той же дежурки но в холодной зоне... МК управляет оптроном который через схемку подаёт/отключает питание на ШИМы горячей зоны... Вот не мог родить как с оптрона вкл/выкл питание ШИМок... Я не пьяный ))) Просто заебался )))
Igor
Со стороны шимок шину садить на землю... Какую шину? Питания?
W1ruus
Ну думал да... Что бы в случае чего быстро выключать ШИМки... Типо как одна из защит... Сча нарисую ))) Точнее...
