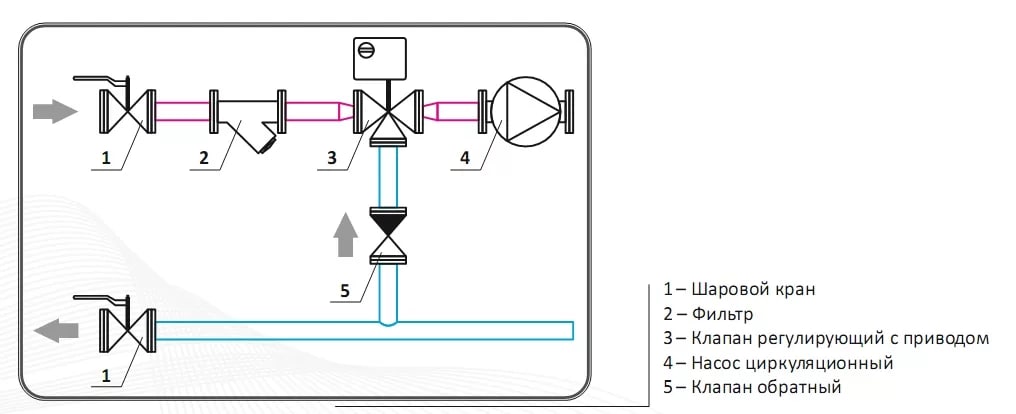

Добрый вечер. Есть кто шарит в узлах обвязки приточных установок? Не могу никак совладать с такой вот схемой. Проблема в том, что не происходит подмес воды. Клапан подаёт либо холодную воду, либо кипяток. Работает в диапазоне 2-3%. Приточку колбасит, периодически уходит в заморозку. Перепад между прямой и обраткой 3 бара. На обратке есть ещё балансир, но он ничего не даёт.
Комментарии: 43
Botir
Поставить более плавную подмесь ?
Yuriy
что такое плавная подмесь?
Botir
Открывать клапан медленнее
Andrey
Узел переразмеренный
Artem
возможно диаметр труб большой для этой вент установки
Yuriy
дело не в скорости. нет смешения, тупо переключение потока при открытии клапана на 2-3%
Andrey
Может неправильно стоит, и лепесток гуляет между правыми портами
Artem
циркуляция по трубам везде есть ? ничего дальше не перекрыто ?
Yuriy
Я поджимал балансир на обратке. При практически полном закрытии видно, как шток клапана приподнимает, то есть вода начинает таки циркулировать по малому кругу. Но при таком расходе у приточки нет запаса по мощности. Фактически это ручной режим и процент открытия клапана ничего уже не меняет. циркуляция есть. стоял щупал трубу после клапана. Она то ледяная, то кипяток. И всё это в диапазоне 3%
Nick
Температура после радиатора какая ?
Yuriy
по разному. От 20 до 35, смотря сколько на подаче
Nick
Тоже скачет ?
Yuriy
или вы про воздух?
Nick
Да про воздух
Yuriy
скачет. при уставке 20 прыгает от 14 до 27, вслед за клапаном
Andrey
Пустое, надо определиться, как установлен клапан
Artem
надо пробовать температуру теплоносителя снижать
Nick
Клапан не belimo случаем
Yuriy
данфосс AME35
Andrey
И размер его. Если диаметр подключения клапана равен трубе калорифиера, то 90%, что клапан переразмерен
Yuriy
у меня ощущение, что дело в давлениях. Обратка не может продавить подачу
Nick
Эт как ?
Yuriy
я не знаю, не силён в гидравлике
Talipov
Ребята всем привет.
Yuriy
могу завтра попробовать
Andrey
А, да, какой насос на циркуляции
Yuriy
щас на память не скажу. могу завтра всю инфу предоставить труба вся 32
Talipov
Нужно поставить на котел клапана отсечкой и большого-малого горения,свободно открытые электромагнитные летят как спички,топливо горячее. Шаровые краны с дискретным управлением кто нибудь ставил? Котел жидкотопливный,а точнее нефть
Nick
Защитные ?
Yuriy
С котлами самодеятельность не приветствуется...
Nick
Здесь свободно открытые
Andrey
3 бара это много, сделайте 1-1.5 по возможности. Если не получится, приоткрывайте байпас на вводе. Во вторых (но в первую очередь), с какого хрена подаёте кипяток? В контуре теплоснабжения вентиляции погодозависимое регулирование, уменьшайте температуру градусов до 40-60 для такой погоды. Если вы не на Ямале, конечно.
Yuriy
Кипяток образно. Градусов 55 сейчас. Для пальцометра кипяток . В общем при 5-7% клапана вода до и после клапана уже не отличается.
Andrey
В работе тоже так?
Yuriy
Это и есть в работе
Andrey
А у вас сколько установок? Остальные нормально на этой температуре?
Yuriy
Установок много, 50 может. Они все типовые и работают без проблем. А 4 установки делали по другому проекту и другая организация. Обвязка отличается от остальных. И вот сколько себя помню - никогда нормально не работали. Хочется докопаться до истины. На беспроблемных установках стоят двухходовые клапана на обратке
Andrey
Неверно подобранный трех ходовой, это первое Неверно установленны
Andrey
Давно ли погодозависимое? Везде отбор на вентиляцию идёт сразу после ввода в здание. Хотя по хорошему должно быть зависимым, я так делаю
Yuriy
У нас зависимое. Сами готовим нужную воду.
Andrey
Года с 2000 так.
Yuriy
С главным инженером сошлись на том, что нужно снизить. Но много снизить не получится, есть и другие установки.
Andrey
Много было объектов, везде на вентиляцию прямая подача. Единицы, где готовят по графику
