Как по процессу посчитать коэффициент усиления, понимаю. Пропорция от воздействия Как по кривым посчитать время (constant) установления и транспортную задержку? Можете ли показать графически что есть что? В интернете искал, но много (мусора) , того, что не помогает
Комментарии: 24
Fedor
По реакции на ступеньку, импульс обычно смотрят.
Fedor
Виртуальная обратная связь по модели. Модель самообучаемая. Как-то так, насколько я помню. Знающие люди поправят.
Andornot
Транспортная задержка - константа. Возникает в системах, где управляем какой-то величиной, а обратная связь (датчик) у нас установлен в другом месте, а не непосредственно в месте регулирования.
Sam
Датчик получается должен стоять же до механизма регулирования, а не после? Датчик же должен измерить величину, а потом только через время транспортной задержки должно начаться регулирующее воздействие?
Fedor
Наоборот. Например валками наносят краску на полосу. Непосредственно после валков она ещё жидкая и измерение её толщины не даст точного результата какая толщина краски будет высохшей. Поэтому мерят толщину после печи, а это 60-100 метров и секунд 20-60 задержки. При классическом пид регулировании получаем 300 метров некондиции. Поэтому измеряют все параметры что могут, по ним вносят упреждающие коррекции и охватывают это всё сравнительно медленным регулятором для коррекции ошибок модели.
Dmitry
Наоборот он по диференциалу дает команду на упреждение. Видет тенденцию и дает заранее Задержка может быть как и в процессе, если далеко датчик стоит так и в контроллере самих датчиках
Yuriy
Вроде как эта схема называется с положительной обратной связью. Их в техпроцессах крайне мало.
Fedor
По диференциалу чего? Управляющего воздействия или возмущающего? Возмущающее воздействие мы обычно можем оценить только косвенно или можем о нём судить только по конечному результату.
Andornot
После. Пример : контроль толщины наносимого покрытия например при горячем цинковании. Измерение происходит после уже нанесенного покрытия, на выходе из ванны и охлаждения.
Fedor
Где-то уже за башней охлаждения, после закалки. Хотя, говорят бывают толщиномеры прям над воздушными ножами.
Andornot
Да, когда эту тему изучал - читал у буржуев про эти процессы
Yuriy

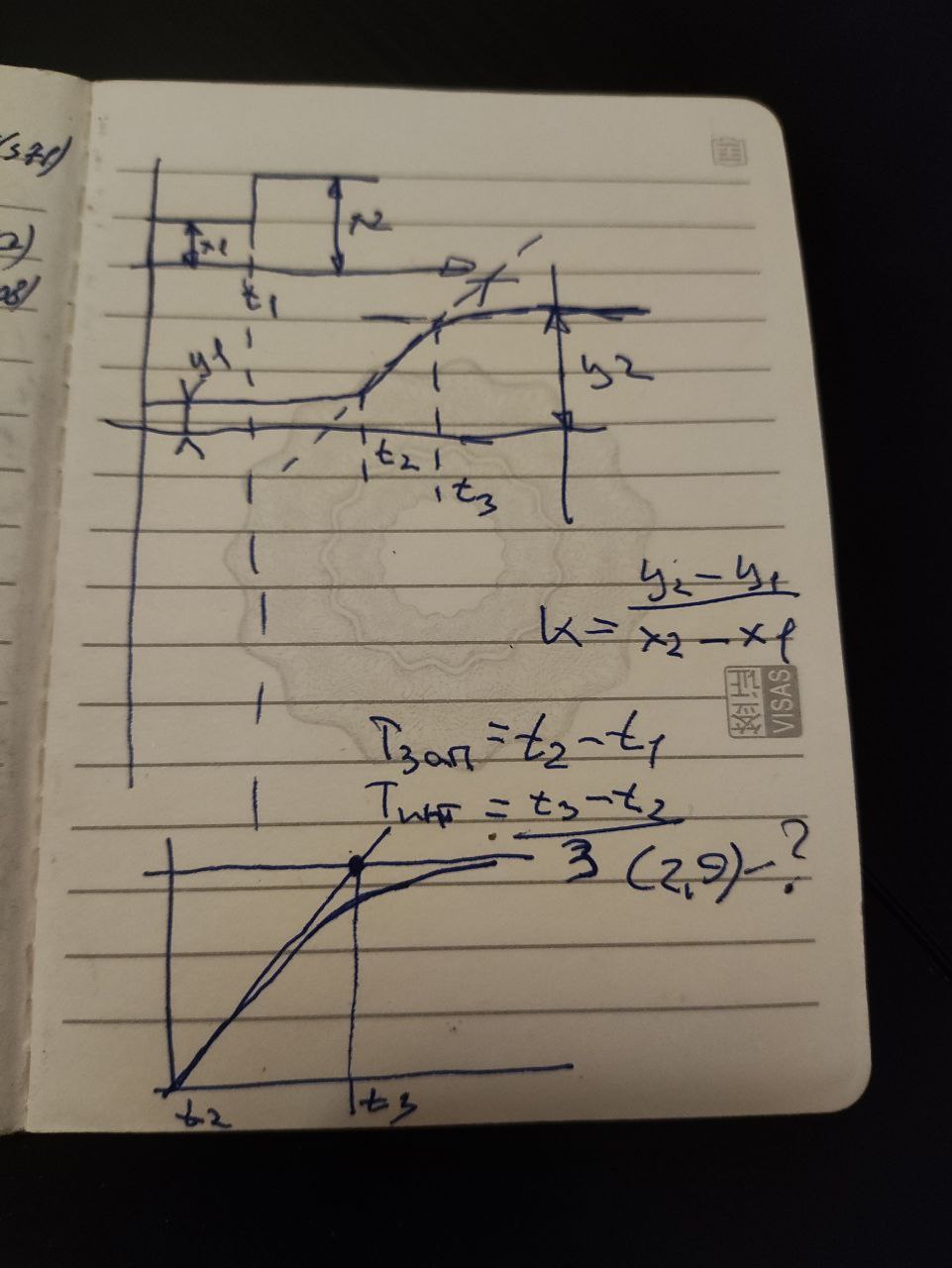

2 - тангенс угла наклона 3 - время запаздывания на единичный скачек
Yuriy
Подпольный спиртзавод автоматизируешь?
Vyacheslav
Нет, на Газпроме консультировал
Yuriy
Северный поток?
Vyacheslav
Выборг Красивый город, но с детскими площадками какой то ужас
Yuriy
Да кому они нужны...
Egor
Детям?)
Yuriy
Место притяжения алкашей
Vyacheslav
Лавочки убери и все. Тут же полный трэш
Aleksey
Там влево 200м по Ленина мороженица как из детства))
Fedor
Спиртзавод автоматизируется сравнительно просто - медленные тепловые процессы, изменяй что хочешь, хорошо известные модели объектов.
Yuriy
Кто не был на спиртзаводе тоже так думают...
Dmitry
кто не был на спиртзаводе жизни не видел я так считаю
