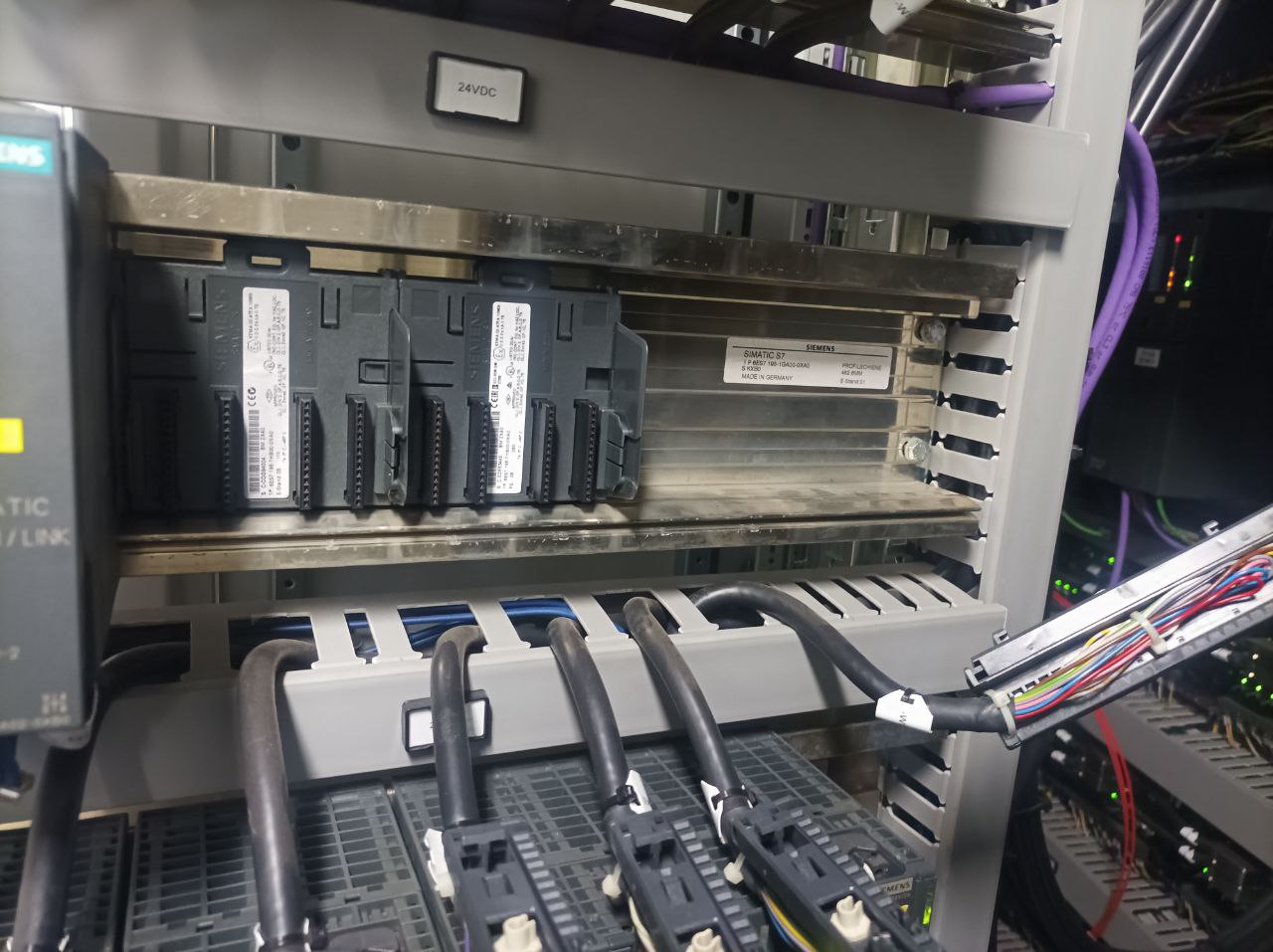

Вечер добрый, знающие и стремящиеся к знаниям . Подскажите, может кто сталкивался с подобным : есть ет200, в корзине установлены 3 платы дискретных входов 321-1BL00-0AA0, одна выходных дискретов 322-1BL00-0AA0 и 4 модуля аналоговых входов 331-7FN10-0AB0. При просмотре в hardware со всех каналов 331-7FN10-0AB0 идёт один и тот же сигнал 7fff, не зависимо того, как карта подключена (питание на 1-20 или на 21-40 контакты / от разных блоков питания). В конечном итоге собрали на столе стенд из одного контроллера и одной карты аналоговой, фронтштекер с одним заведомо рабочим датчиком 4-20 мА( мультиметром замер даёт 7,3мА от датчика) - итог такой же, карта выдаёт сигнал 7fff на всех каналах. В ошибках значится "no external auxiliary voltage". Остальные платы работают. Подскажите, где может быть "собака порыта"?
Комментарии: 16
Rashid
Расключение верное?
Vladislav
Оооочень надеюсь, что в 6 проводах на схеме не ошибся) 21 "+", 40 " - ". На всякий случай ещё на 1 и 20 подавал аналогичное. Подключение канала тоже по схеме.
Sergy
Привет. Влад питание садят обычно от одного блока питания. Далее нужно смотреть по каналам не прописано ли в харде режим deactive
Vladislav
Сегодня включали на столе сборку - контролёр со своим БП , от него питали шину и питали сам модуль и его каналы. Никакого эффекта.
Sergey
А модуль питания там есть?
Fedor
Там переключателей на боку нет? И кажись там 4 отдельных питания.
Sergy
На et200m старых моделях да есть переключатели
Fedor
Питание вроде правильно. Перемычки на каналах поставили?
Vladislav
Перемычки согласно схеме . Если брать один канал, то на 3 клемме входящий от " - " датчика, между 4 и 5 - перемычки, с шестого на минус блока питания.
Fedor
3-6 сколько напряжение?
Vladislav
22.6 В. Входящее на плату - 23.9.
Fedor
Получается 9ма В железе чего сконфигурированно? У вас фирменные удлиннители с фронтштеккеров на клеммники? Перепроверьте питание на фронтштеккере. Пишут, что нужно ставить перемычки на всё неиспользованные, но сконфигурированные в ток каналы.
Vladislav
Плата вся на 4-20 мА. Перемычки стоят на все 8 каналов. Питание проверю, как буду на работе, то есть уже завтра.Благодарю за подсказку, питание не проверили на самом фронтштекере..
Fedor
Вроде как других причин для ошибки нет
Vladislav

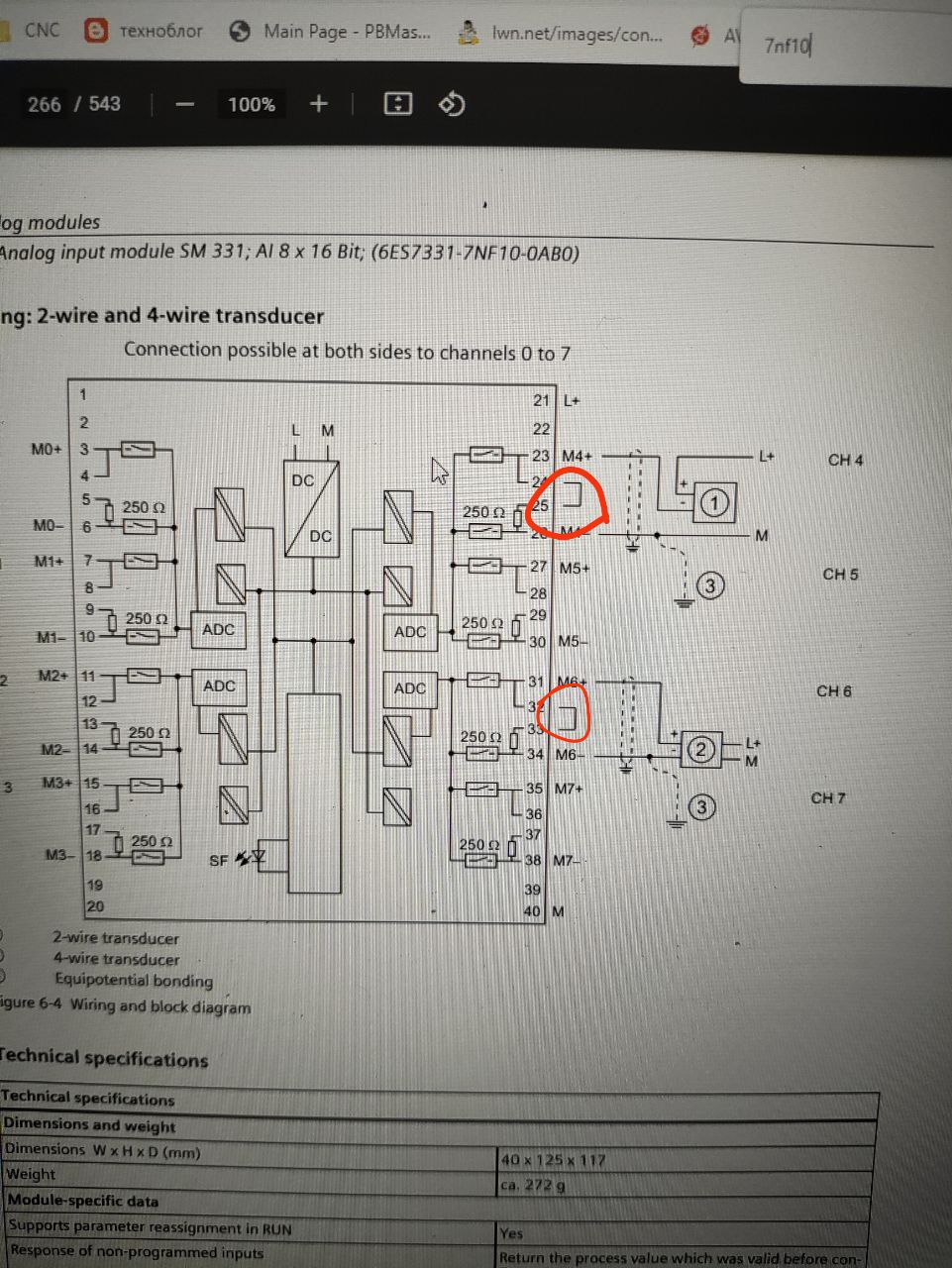

Вот согласно этой схеме питание на модуль приходит на 21 и 40 разъёмы. А надо ли это питание на 1 и 20? У нас подключены, но нужно ли оно ?
Fedor
Скорей всего нет
