Всем привет, может кто сталкивался, какие частотники есть на рынке, которые могут работать с длиной кабеля от частотника до двигателя от 70 до 130м, нужно для вытяжных вентиляторов до 3 квт с типом двигателя аир. Либо может можно применить какие либо фильтры на выходе пч. Сейчас установлены пч innovert, и часть двигателей вышла из строя из за пробоя обмоток либо на корпус, либо между собой.
Комментарии: 44
Kirill
Любые с блоком компенсации по выходу А так ни один Но если проложите неэкранированный кабель я бы вас сжегф Положите всю инженерку здания
Iurii
Не меня а тех кто это проектировал и исполнял не задумываясь о последствиях)
Kirill
Я про условных вас
Iurii
Часть вентиляторов уже вышла из строя. Я им предложил перенести преобразователи максимально близко к вентиляторам как один из вариантов, либо ставить выходные фильтра, либо искать другие пч. Но так как с такими проблемами не сталкивался, спрашиваю у гуру, как лучше поступить в данной ситуации
Kirill
Только фильтра и экранированные кабели. Это в любой инструкции на норм частотник прописано
Yuriy
На скважины ж ставят ЧРП, а там расстояния тоже не детские. Закрываешься L фильтрами по выходу, чтоб емкость компенсировать и в путь..
Iurii
Эти L фильтры определенные под какие то пч. Как они подбираются?
Yuriy
Нам диллеры подбирали, а вообще таблицы есть, погугли. Но лучше через диллера
Kirill
А кинко я по 8000 беру без напряга с ндс.
Aleksey
7" с Ethernet? Или без
Kirill
Да Kinco gl070e в системы контроля. Попросить скидочку и они сделают. Осенью за 7600 было. Щас из-за курса наверное чуть побольше С
Iurii
Понял, благодарю
Aleksandr
Там в основном подбор просто по ноиманальному току/мощности
Iurii
Спасибо, обратимся наверное к производителю, может у них есть
Aleksandr
Лучший вариант!
Yuriy
От характеристик движка тоже.
Yuriy
Тоже хотел такие попробовать весной когда выбора не было... Но наскрёб потом delta as200 Это называется моторный дроссель, для компенсации погонной ёмкости кабеля на мотор. Лучше со спецами продаванов обсудить. У того же Дельтроникса есть Сотников Александр, он все раскладки даст. Выбирается по большей части на мощность мотора. Если бы изначально частота шим была минимальной и сечение кабеля помешьше, проработали бы движки подольше
Iurii
Да, так и есть к сожалению
Andrey
Ещё называют синус-фильтр, дорогая штука, почти как частотник. Убират выбросы с ПЧ. Вот заказчики морду и воротят, а потом плачут.
Yuriy
Синус фильтр всё таки слишком пафосное название... Ну а цена поскольку меди много )
Andrey
Ну это точное название, с ПЧ там же не синусоида идёт, а шлак.
Yuriy
Это полное название, а конструктивно это половина фильтра не отражающая суть Фильтр это LC цепочка А продают только дроссель Конденсатором является сам кабель Конструктивно это дроссель С тремя катушками Это всё равно, что лампочку называть светильником

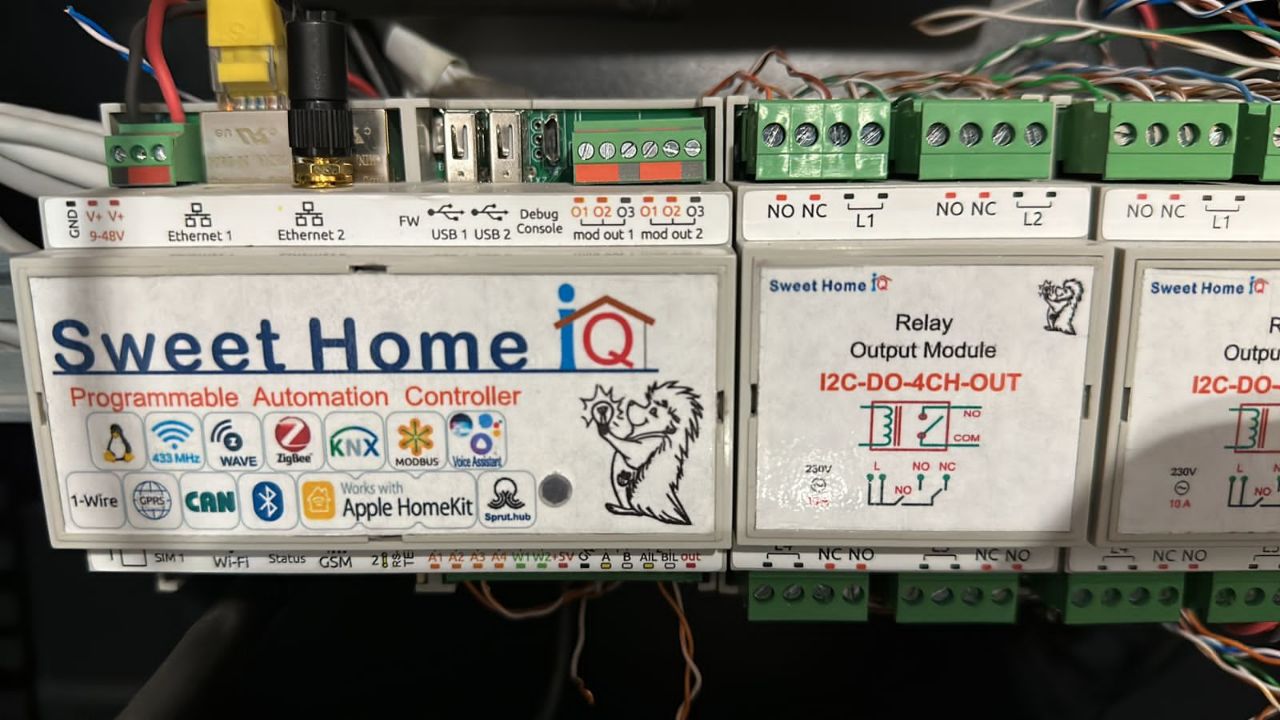

Aleksey
Попробуйте, советую Благо, можно взять на тест
Yuriy
Ну это только для не ответственных применений... Вы их разбирали? Что там за проц?
Aleksey
STM32F103 Выше кидал пример отопления на ТЭЦ. Все путем
Yuriy
Ну понятно, уровень segnetics Ну дальше овика рисково ставить
Kirill
Не, повыше.
Aleksey
Электроснабжение и ОВиК - основное позиционирование. А что для Вас дальше? (Без сарказма. Просто интересно)
Kirill
Народ вон на пожарку и авр ставит и нессыт Дальше станки, технология и т.д.
Aleksey
АВР массово причем. Но там и задача довольно простая
Yuriy
Там где простой дорого обходится
Aleksey
Если только не эксклюзивное управление ДГУ
Kirill
С АВР вообще не понимаю, а кто питает сам контроллер???
Yuriy
То что в последствии функционально можно будет заменить туда можно ставить
Aleksey
Запитка через ИБП
Kirill
И как может контроллер обеспечить быстродействие, сопоставимое с железными решениями??
Yuriy
Ту же delta можно будет купить и через 100лет на ебей. А это очень эксклюзивная хрень
Kirill
И через что он измеряет напряжение? И что будет когда сядет ибп? А откуда запитан сам ибп?
Aleksey
Дискретные сигналы от реле напряжения
Yuriy
Ещё спроси что первое появилось )
Yuriy
Колхоз дело добровольное Машиностроение, линии, обработка
Boevoy
Можно мне для общего развития объяснить, в чем связь между длиной линии и пробоем изоляции? А то мне кроме пониженного класса изоляции у моторов не для ПЧ ничего в голову не приходит.
Rinat
Из-за высокой скорости коммутации транзисторов и большой днины кабеля возникают резонасные перенапряжения. В итоге пиковое напряжение может значительно превышать номинальное значение. Если ставить дроссель, то он немного снижает гармоники в линии и снижает скорость нарастания напряжения du/dt. В итоге и снижаются перенапряжения. При уменьшении длины кабеля перенапряжения так же снижаются.
Andrey
Причём длинные линии склонны к резонансным явлениям, что увеличивает высокочастотные выбросы до значений напряжения пробоя всего.
