вечер добрый. В общем, мучаю теплосчетчик Логика СПТ 943. У него есть 232 й интерфейс. У меня есть Moxa UPort 1150i. не очень получается их подружить. дело в том, что на moxе имеется переходник с DB9 на 4 пиновый разъем. В общем то, казалось бы, все просто. Подключить согласно инструкции и все. но нет. Девайс молчит. Пробовал несколько разных вариантов. первый был из инструкции самого прибора. Вторая с документации Moxa/ При чем, они отличаются. это меня смущает. Итого, назрело несколько вопросов. Если кто то обладает этими сакральными знаниями, буду очень признателен. 1) В описаниях подключения разнится один нюанс. А именно, в одном случае Rx->Tx, в другом Rx->Rx. В каком случае надо использовать перекрестное подключение? 2) Обязательно ли использовать все 4 пина или достаточно только Rx и Tx?.....
Комментарии: 16
Kirill
Еще раз внимательно посмотрите инструкцию, может надо какую перемычку установить или окно передачи открыть. Сам пока не копал. Времени нет. Валяются 762 для опытов. Например у эльстеров четко надо прописывать время открытия окна связи, а у термотроников обязательно подать внешнее питание для активации интерфейса Gnd не забыли? 232 не двухпроводный.
Script
подключал и землю тоже. В мониторе порта запросы на установку соединения летят, но зверь молчит. Сдается мне, что может быть порт закрыт в самом приборе и для его активации надо не просто выставить скорость, четность бита и длину слова. .....(
Kirill
А ты не выставил?? Попробуй включить оптопорт Может вместе с ним и обмен пойдет Если пойдет надо трепать тп. Кстати они очень адекватные
Script
эти параметры выставил. Думаю, может еще что то надо сделать было. Оптопорт включал тоже. Ну тут как бы всего два варика. Либо неправильно распиновал на Moxе, либо что то не включил в девайсе....
Kirill
На мохе клеммы или дб9?
Script
на мохе DB9 переходит в клеммник. Tx+. Tx-, Rx+, Rx-, GND
Script
ну если ТП нормальные, может тогда к ним лучше. Хотя, хочется конечно поковыряться. Еще и начальники начинают бухтеть) Мол, что там два провода ведб всего) Я говорю, что не все на этом свете подключается двумя проводами)
Kirill
Скажи только человекам надо два пальца в рот. А компам 3! Не, я им много звонил особбенно по 76х интерфейс которых и инструкции написаны негуманоидной рассой.
Rashid
А в device Manager выставили rs232 для moxa? Попробуйте сделать заглушку саму на себя и проверьте свою moxa
Kirill
По моему вы на мохе напортачили. Посмотрите на какие клеммы с мохи идут 2, 3, 5 контакты.
Script

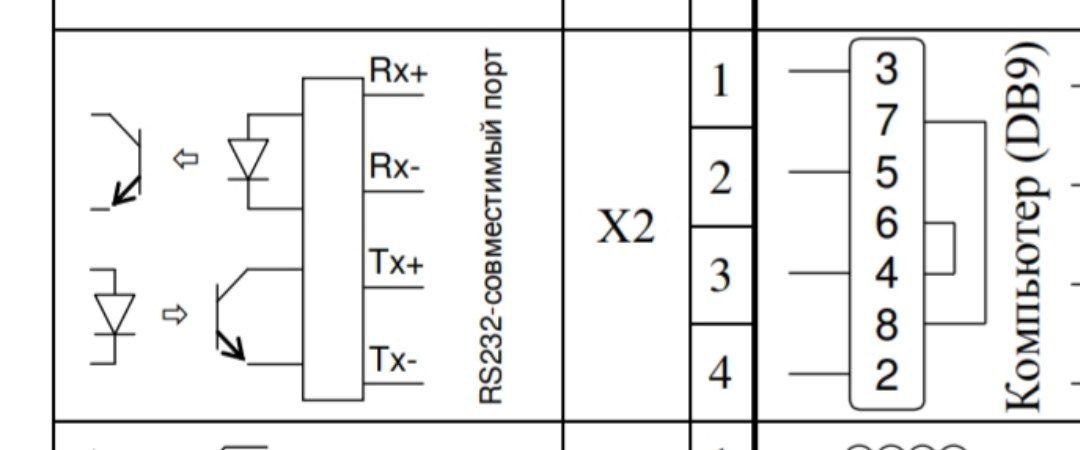

Все как тут подключил
Sergey
а скорость какая?КИ в приборе сколько?
Kirill
Блин, тогда по идее надо rx- и tx- посадить на gnd Схема в целом странновата конечно.
Dropp
нормальная, у нас 100500 по области таких корректоров с мохой работает отлично оптрону 5 вольт выше крыши
Script
Да, в диспетчере все настроено.
Kirill
Вот они и есть рх, тх и гнд
