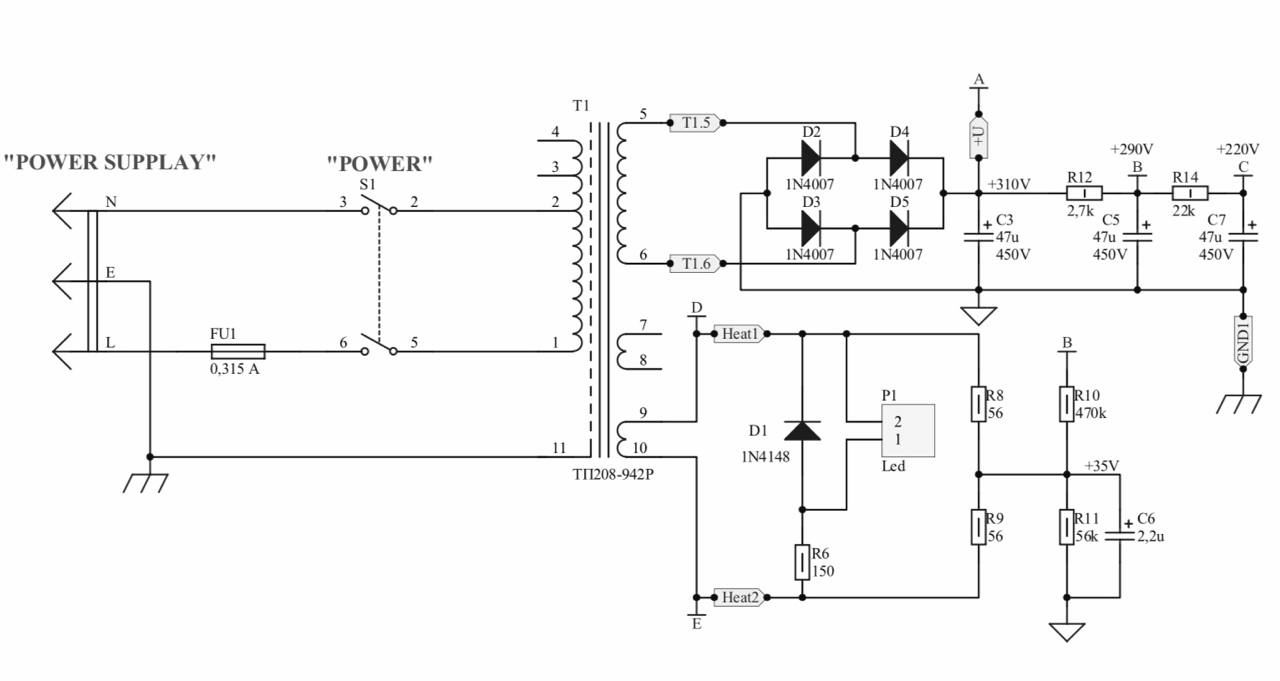

Добрый день! Помогите найти на схеме и правильно демонтировать фильтр помех :) В результате данного мероприятия планирую избавиться от треска в незаземлённой розетке. Достаточно ли будет отсоединить GND1? Конденсаторы, как я понимаю, – по питанию, и их трогать не нужно.
Комментарии: 15
Region0123
По-моему тут фильтрами служат только кондеры. Тут и схема-то... Две детали.
Sergy
это точно схема БП, который у вас?
Anton
Да, вот полная схема усилителя https://www.yerasov.ru/sites/default/files/schemas/tonmeister_g.pdf
Artem
Первый раз вижу, чтобы мост был не ромбиком нарисован
Sergy

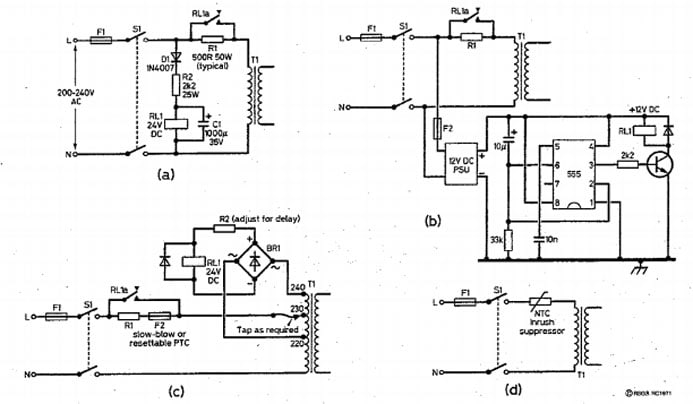

треск происходит из-за того, что большой ток заряда C3, C5, C7 что бы от него избавится, нужно поставить резистор, который ограничит зарядный ток так же сделать схему, которая после достижения на конденсаторах определённого напряжения будет с помощью реле выкорачивать зарядный резистор и разрешать работу нагрузки
Anton
Не понимаю, почему он вообще не трещит в заземлённой розетке. Разве там разные токи заряда?
Sergy
если кнопки отдельным шлейфом, отключить мультиметром потыкать, как на низком, так и на высоком сопротивлении (предел измерения) может быть из-за конструкции розетки вы это не слышите
Dmitriy
Кнопки не отдельно, они на плате, антенки для сенсора Замерили напряжение на кнопки кнопкепитания там 50в постоянки и 25 в переменки
Anton
Ну, в одном случае динамик, подключенный к этому усилителю трещит и реагирует на касания штекера, а в другом — нет. Розетка звуков не издаёт в обеих случаях :)
Sergy
надо же пояснять, что треск в динамиках а то схема БП, при подключении треск, никакой дополнительной инфы нету - значит треск в розетке
Vasil
Тут только транс заземлён
Sergy

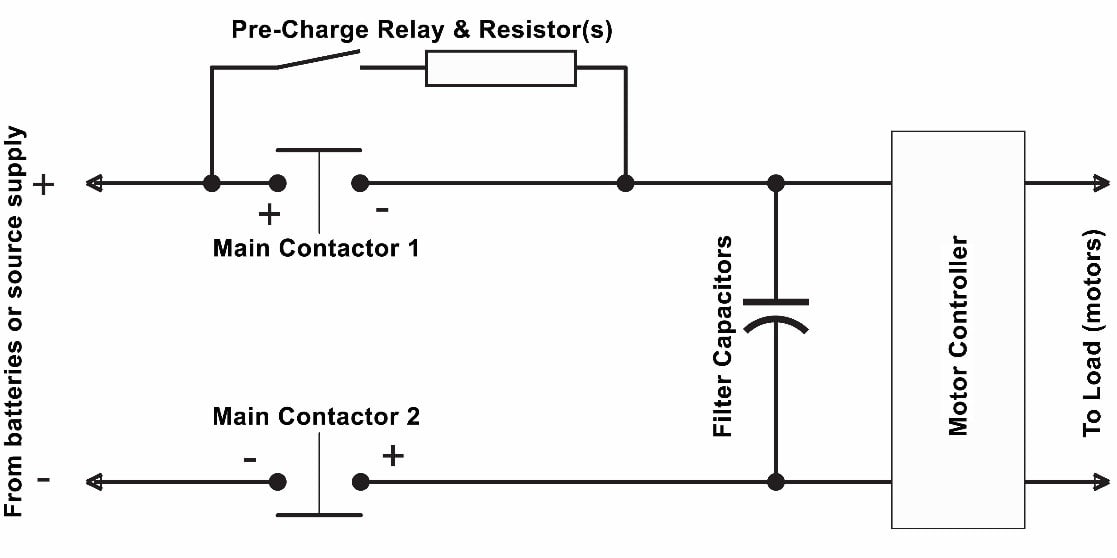

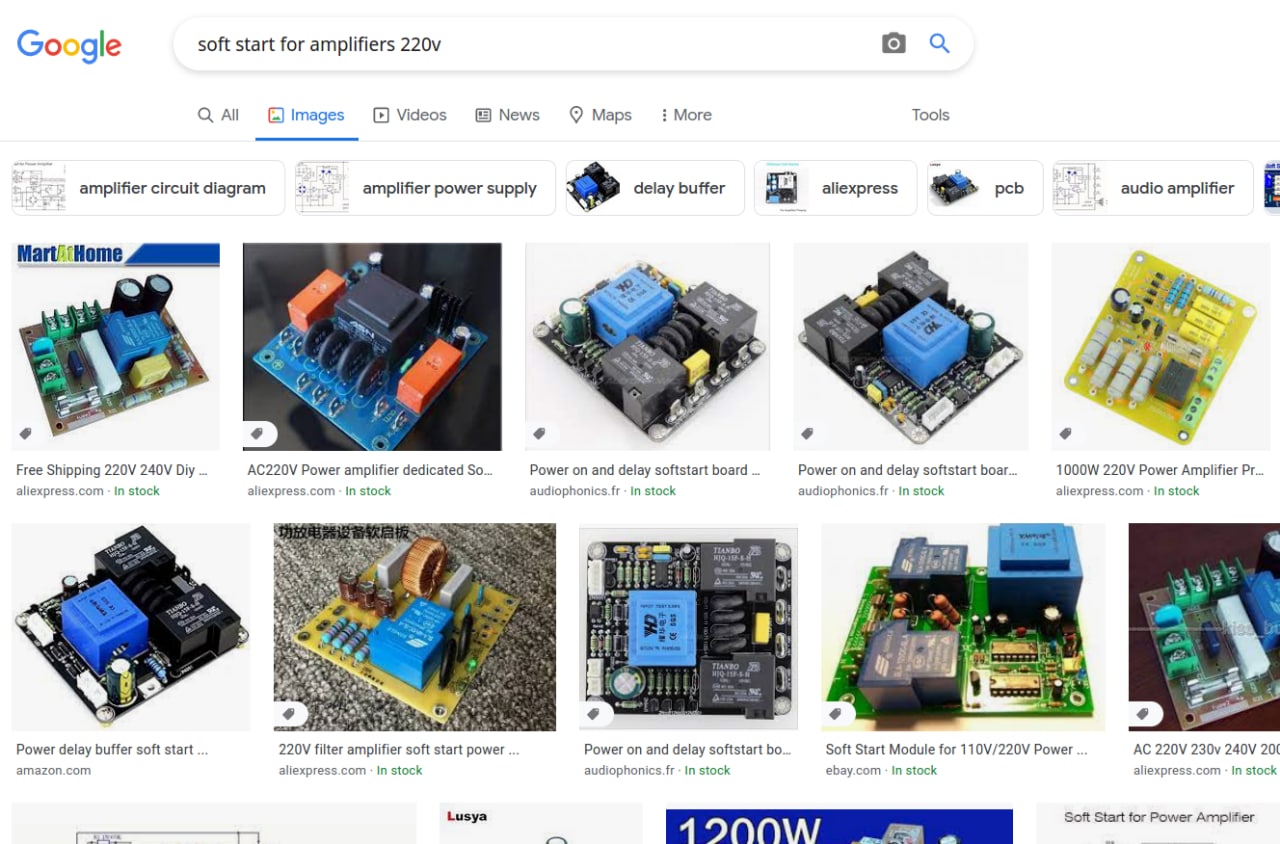

экран/экранирующая обмотка в приводах и другой силовой электронике приблизительно так делают только ключ pre-charge не нужен и main contactor 2 не надо только контактную группу реле там где main contactor 1 тут просто задержку делают, можно в принципе и так на вам не надо такое делать на сетевой стороне БП, можно уже на развязанной сделать soft start for amplifiers в импульсных блоках питания искры при подключении вилки в розетку (даже в заземлённую) не из-за фильтров помех а именно из-за заряда конденсатора можно зарядный резистор поставить между T1.5 или T1.6 и диодным мостом
Dmitriy

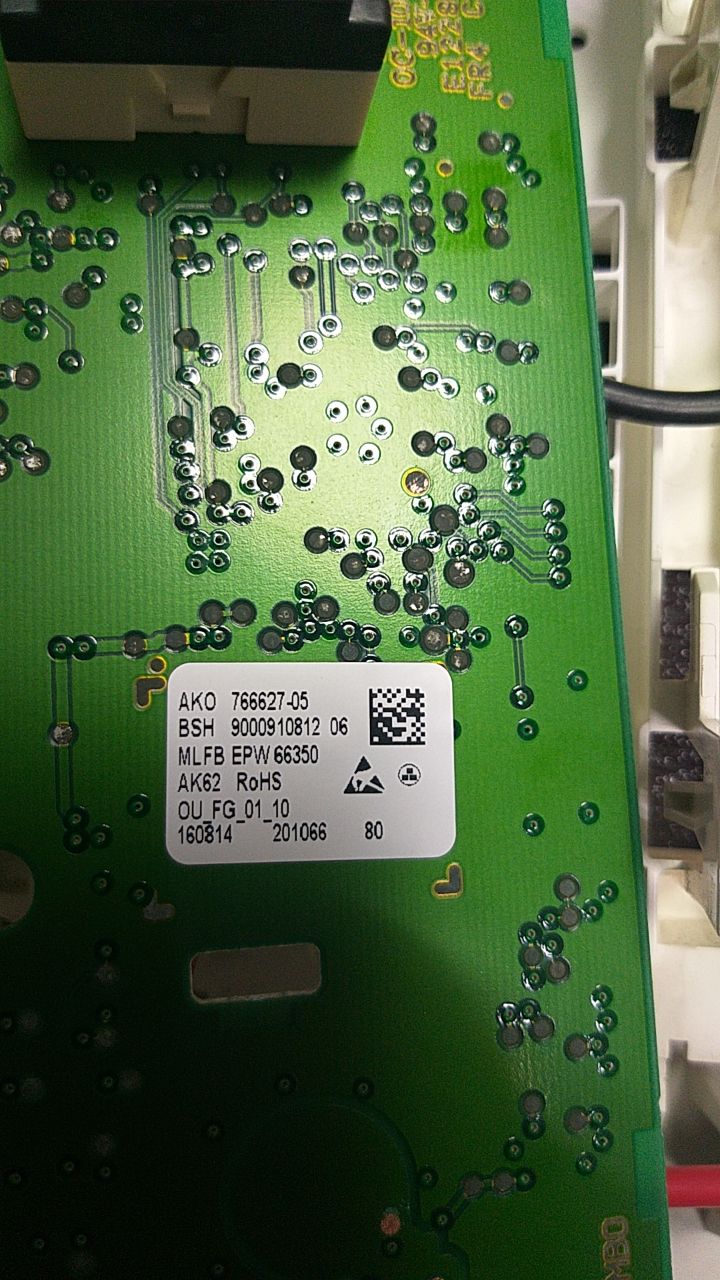

А есть у кого нить схема на плату управления сушильной машины bosch wtg86400oe
Sergy
значит, подведите к другой розетке заземление и всё) так треск в динамиках что ли ?
